사용자 매뉴얼 SIPLACE HS-60 3 기술 정보
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 3.5 실장 시스템의 크기 및 무게
81
3.5.3 실장 시스템의 중력 중심
3

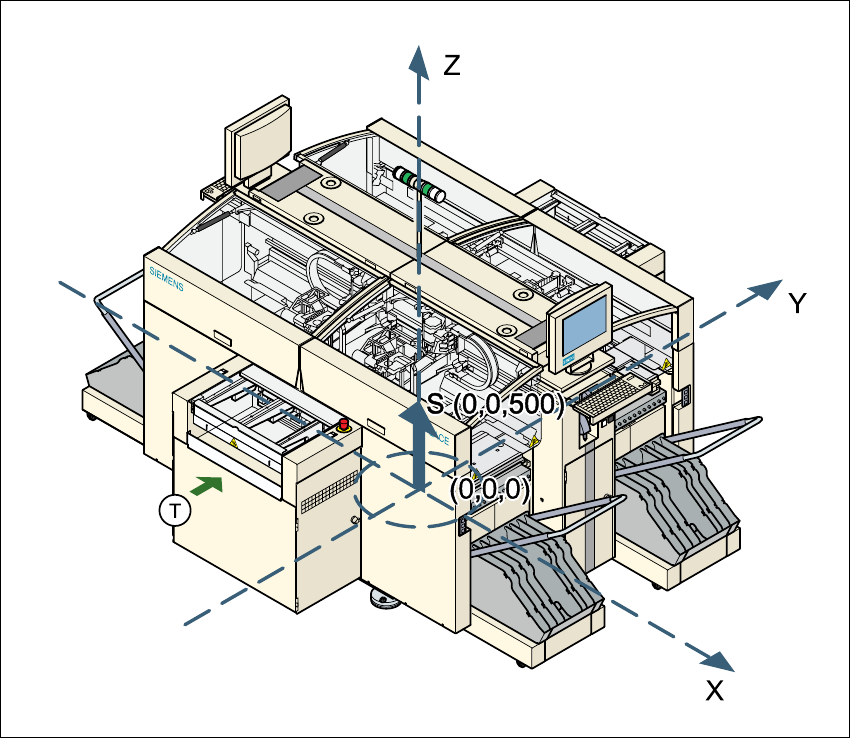

그림 3.5 - 2 실장 시스템의 중력 중심
X 좌표 0mm
Y 좌표 0mm
Z 좌표 500mm 높이
T PCB 전송 방향
이 중력 중심 좌표는 PCB 전송 높이가 830mm 인 실장 시스템에 해당되는 것입니다 .
3 기술 정보 사용자 매뉴얼 SIPLACE HS-60
3.6 모듈 개요 - 제어 장치 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
82
3.6 모듈 개요 - 제어 장치
3.6.1 제어 장치
3

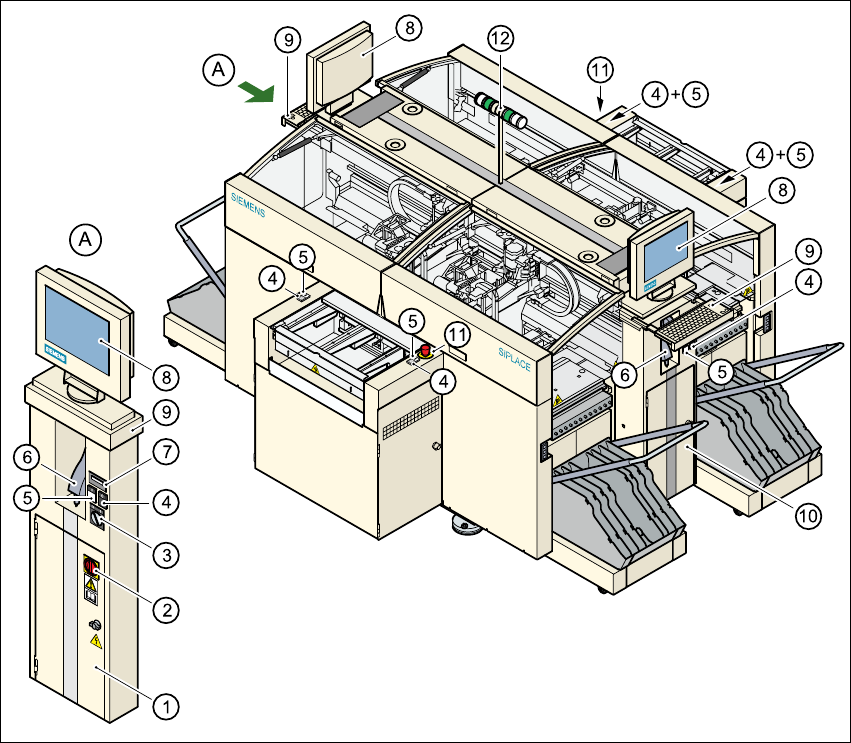

그림 3.6 - 1 모듈 개요 - 제어 장치
3
(1) 오퍼레이터 패널 , 좌측 (7) 컴포넌트 카운터
(2) 주 전원 스위치 (8) LCD 터치스크린
(3) 키 작동식 스위치 (9) 트랙볼 장착 키보드
(4) 정지 버튼 ( 검은색 ) (10) 오퍼레이터 패널 , 우측
(5) 시작 버튼 ( 흰색 ) (11) 비상 정지 버튼
(6) 컴포넌트 바코드 리더 ( 옵션 ) (12) 지시등 램프
사용자 매뉴얼 SIPLACE HS-60 3 기술 정보
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 3.6 모듈 개요 - 제어 장치
83
3.6.2 설명
키가 160m 이상인 사람이면 모든 제어 장치를 조작할 수 있습니다 .
주 전원 스위치 3
주 스위치는 실장 장비의 전원 공급 장치를 켜고 끄기 위해 사용합니다 .
사망 위험
실장 시스템 내부의 일부 부품에는 주 스위치가 꺼져있는 동안에도 잠재적으로 위험한 전류가 흐
릅니다 . 3
키 스위치 3
일반 모드에서는 키 스위치가 "0" 으로 설정되어 있습니다 . 키를 뽑아 안전한 곳에 보관해야 합
니다 . 키 스위치는 자격을 갖춘 직원만 "I" 위치로 돌릴 수 있으며 이것은 유지보수 및 서비스 작
업을 위해서만 실시되어야 합니다 .
정지 버튼 3
이 버튼은 실장 장비를 정지시키기 위해 사용합니다 .
시작 버튼 3
이 버튼을 누르면 버튼을 누른 직후나 장애가 사라진 후 실장 장비를 시작시킵니다 .
비상 정지 버튼 3
비상 정지 버튼을 누르면 전원 버튼이 켜져 있는 상태에서도 시스템을 정지시킵니다 . 갠트리 축
의 공급 전원 장치 , 컴포넌트 교환 테이블 , 컨베이어 및 폐 테이프 절단기의 작동이 중단되고 실
장 헤드의 스타 축에 공급되는 전압이 감소됩니다 . 이를 해제하려면 버튼을 돌립니다 .
컴포넌트 카운터 3
컴포넌트 카운터는 처리된 컴포넌트의 개수를 표시합니다 .
LCD 터치스크린 3
실장 시스템의 양쪽에는 평면 LCD 터치스크린이 있습니다 . 화면 해상도는 1024 x 768 픽셀입
니다 .
키보드 3
트랙볼이 장착된 키보드가 각 화면 하단에 있습니다 .
