사용자 매뉴얼 SIPLACE HS-60 3 기술 정보 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 3.6 모듈 개요 - 제어 장치 85 모니터 , 키보드 , 시작 및 정지 버튼 3 실장 장비의 양 쪽 에는 모 니 터와 키 보드가 있 습니다 . 이 배치는 키 가 160 m 이상인 사람이 면 누 구나 편 안하고 능 률 적으로 작 업할 수 있 도록 하기 위 함 입 니다 . 시작 및…
3 기술 정보 사용자 매뉴얼 SIPLACE HS-60
3.6 모듈 개요 - 제어 장치 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
84
지시등 램프 3
색 순서는 흰색 - 녹색 - 흰색입니다 . 이 램프는 실장 장비의 작동 상태와 오작동 신호를 보내기
위해 사용됩니다 .
컴포넌트 바코드 리더 3
Datalogic DL 910 컴포넌트 바코드 리더를 위한 칸막이가 장비 양쪽의 모니터와 키보드 사이에
있습니다 . 바코드 리더를 통해 신속하고 확실하게 컴포넌트를 설치하고 위로 올릴 수 있습니다 .
3.6.3 제어 스위치의 인체 공학적 배열
82 페이지의 그림 3.6 - 1 은 제어 장치의 위치에 대한 개요를 제공합니다 . 제어 장치는 아래와
같이 여러 개의 그룹으로 다시 나뉩니다 .
중앙 콘솔 우측의 오퍼레이터 패널에는 다음이 포함됩니다 3
– LCD 터치스크린
– 트랙볼 장착 키보드
– 시작 버튼
– 컴포넌트 바코드 리더
중앙 콘솔 좌측의 오퍼레이터 패널에는 다음이 포함됩니다 3
– LCD 터치스크린
– 트랙볼 장착 키보드
– 컴포넌트 카운터
– 시작 버튼
– 정지 버튼
– 키 작동식 스위치
– 컴포넌트 바코드 리더
– 주 전원 스위치
PCB 컨베이어의 입 / 출력 방향에는 다음이 포함됩니다 3
– 비상 정지 버튼
3.6.3.1 실장 시스템 좌 / 우측 오퍼레이터 패널의 제어 장치
두 개의 오퍼레이터 패널은 동일한 제어 기능을 갖습니다 .
사용자 매뉴얼 SIPLACE HS-60 3 기술 정보
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 3.6 모듈 개요 - 제어 장치
85
모니터 , 키보드 , 시작 및 정지 버튼 3
실장 장비의 양쪽에는 모니터와 키보드가 있습니다 . 이 배치는 키가 160m 이상인 사람이면 누
구나 편안하고 능률적으로 작업할 수 있도록 하기 위함입니다 .
시작 및 정지 버튼은 키보드 하단에 있습니다 . 때때로 버튼을 사용하여 특정 동작을 활성화하도
록 요구하는 대화상자가 화면에 나타나며 이 배치를 통해 사용자는 해당 동작을 보다 쉽게 활성
화하고 대화식으로 제어할 수 있습니다 .
키 스위치 3
키 스위치는 시작 버튼과 정지 버튼 하단의 오퍼레이터 패널 안에 있습니다 . 이 스위치는 설치
및 서비스 작업을 위해서만 사용되며 따라서 능률을 위해 시작 및 정지 버튼 근처에 있습니다 .
주 전원 스위치 3
주 전원 스위치는 전원 공급 장치의 한 부분이므로 오퍼레이터 패널의 좌측에 위치합니다 . 이 스
위치는 서비스 및 유지보수 작업을 위해서만 사용되며 자주 사용되지 않으므로 이곳에 위치합니
다 .
컴포넌트 바코드 리더 ( 옵션 ) 3
컴포넌트의 공급을 위한 4 개의 컴포넌트 트롤리가 실장 시스템의 좌 / 우측에 배치되어 있습니
다 . 이러한 이유로 컴포넌트 바코드 리더는 중앙 콘솔에도 있습니다 . 이를 통해 오퍼레이터는 컴
포넌트를 셋업하거나 보충을 확인하는 도중 편안하고 효율적으로 작업할 수 있습니다 .
3.6.3.2 실장 장비의 입력 및 출력 방향 제어 스위치
실장 장비의 입력 및 출력 방향의 제어 스위치들도 동일한 기능을 합니다 .
비상 정지 버튼 및 시작 버튼 3
PCB 컨베이어의 입력 방향 및 출력 방향 모두에 비상 정지 버튼과 두 개의 시작 버튼이 있습니
다 . 모든 위치에서 비상 정지 버튼을 신속하고 쉽게 누를 수 있도록 하기 위해 이 배치를 채택하
였습니다 .
그리고 예방적 유지보수 , 서비스 및 설치 작업 중 장비 안에서 실시되는 모든 작업을 검사할 수
있도록 실장 헤드와 실장 영역을 자유롭게 볼 수 있는 시야를 확보하는 것이 중요합니다 . 이것은
예를 들면 테스트 단계 도중이나 단일 기능을 시작할 때 매우 중요합니다 .
3 기술 정보 사용자 매뉴얼 SIPLACE HS-60
3.7 모듈 개요 - 갠트리 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
86
3.7 모듈 개요 - 갠트리
3.7.1 갠트리의 위치
3

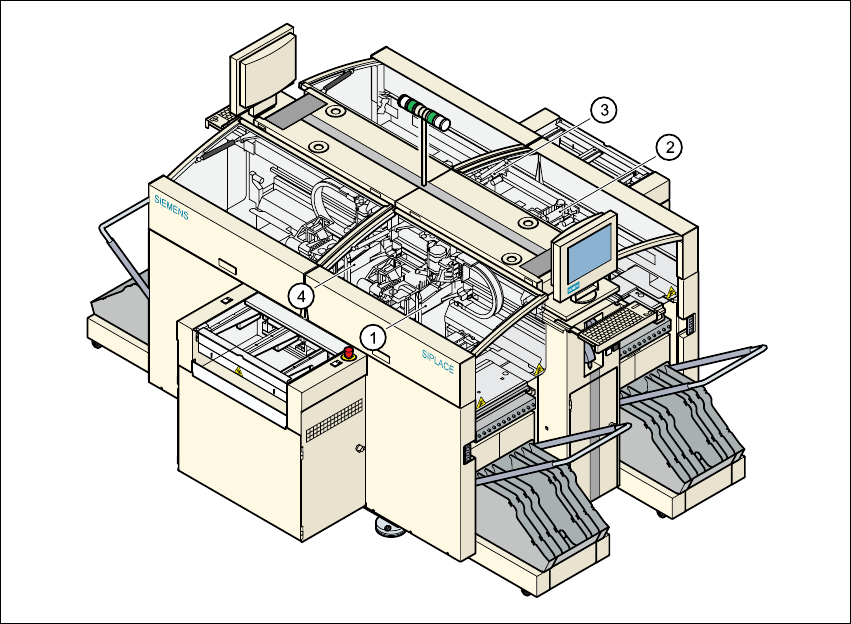

그림 3.7 - 1 갠트리의 위치
3
(1)갠트리 1( 섹터 1)
(2)갠트리 2( 섹터 2)
(3)갠트리 3( 섹터 3)
(4)갠트리 4( 섹터 4)
갠트리 시스템은 두 개의 기능 그룹으로 구성됩니다
– X 축
– Y 축
