3 기술 정보 사용자 매뉴얼 SIPLACE HS-60 3.7 모듈 개요 - 갠트리 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 86 3.7 모듈 개요 - 갠트리 3.7.1 갠트리의 위치 3 그림 3.7 - 1 갠트리의 위치 3 (1) 갠트리 1( 섹 터 1) (2) 갠트리 2( 섹 터 2) (3) 갠트리 3( 섹 터 3) (4) 갠트리 4( 섹 터 4) 갠트리 시스템 은 두 …
사용자 매뉴얼 SIPLACE HS-60 3 기술 정보
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 3.6 모듈 개요 - 제어 장치
85
모니터 , 키보드 , 시작 및 정지 버튼 3
실장 장비의 양쪽에는 모니터와 키보드가 있습니다 . 이 배치는 키가 160m 이상인 사람이면 누
구나 편안하고 능률적으로 작업할 수 있도록 하기 위함입니다 .
시작 및 정지 버튼은 키보드 하단에 있습니다 . 때때로 버튼을 사용하여 특정 동작을 활성화하도
록 요구하는 대화상자가 화면에 나타나며 이 배치를 통해 사용자는 해당 동작을 보다 쉽게 활성
화하고 대화식으로 제어할 수 있습니다 .
키 스위치 3
키 스위치는 시작 버튼과 정지 버튼 하단의 오퍼레이터 패널 안에 있습니다 . 이 스위치는 설치
및 서비스 작업을 위해서만 사용되며 따라서 능률을 위해 시작 및 정지 버튼 근처에 있습니다 .
주 전원 스위치 3
주 전원 스위치는 전원 공급 장치의 한 부분이므로 오퍼레이터 패널의 좌측에 위치합니다 . 이 스
위치는 서비스 및 유지보수 작업을 위해서만 사용되며 자주 사용되지 않으므로 이곳에 위치합니
다 .
컴포넌트 바코드 리더 ( 옵션 ) 3
컴포넌트의 공급을 위한 4 개의 컴포넌트 트롤리가 실장 시스템의 좌 / 우측에 배치되어 있습니
다 . 이러한 이유로 컴포넌트 바코드 리더는 중앙 콘솔에도 있습니다 . 이를 통해 오퍼레이터는 컴
포넌트를 셋업하거나 보충을 확인하는 도중 편안하고 효율적으로 작업할 수 있습니다 .
3.6.3.2 실장 장비의 입력 및 출력 방향 제어 스위치
실장 장비의 입력 및 출력 방향의 제어 스위치들도 동일한 기능을 합니다 .
비상 정지 버튼 및 시작 버튼 3
PCB 컨베이어의 입력 방향 및 출력 방향 모두에 비상 정지 버튼과 두 개의 시작 버튼이 있습니
다 . 모든 위치에서 비상 정지 버튼을 신속하고 쉽게 누를 수 있도록 하기 위해 이 배치를 채택하
였습니다 .
그리고 예방적 유지보수 , 서비스 및 설치 작업 중 장비 안에서 실시되는 모든 작업을 검사할 수
있도록 실장 헤드와 실장 영역을 자유롭게 볼 수 있는 시야를 확보하는 것이 중요합니다 . 이것은
예를 들면 테스트 단계 도중이나 단일 기능을 시작할 때 매우 중요합니다 .
3 기술 정보 사용자 매뉴얼 SIPLACE HS-60
3.7 모듈 개요 - 갠트리 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
86
3.7 모듈 개요 - 갠트리
3.7.1 갠트리의 위치
3
그림 3.7 - 1 갠트리의 위치
3
(1)갠트리 1( 섹터 1)
(2)갠트리 2( 섹터 2)
(3)갠트리 3( 섹터 3)
(4)갠트리 4( 섹터 4)
갠트리 시스템은 두 개의 기능 그룹으로 구성됩니다
– X 축
– Y 축
사용자 매뉴얼 SIPLACE HS-60 3 기술 정보
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 3.7 모듈 개요 - 갠트리
87
3.7.2 X 축 구조
3

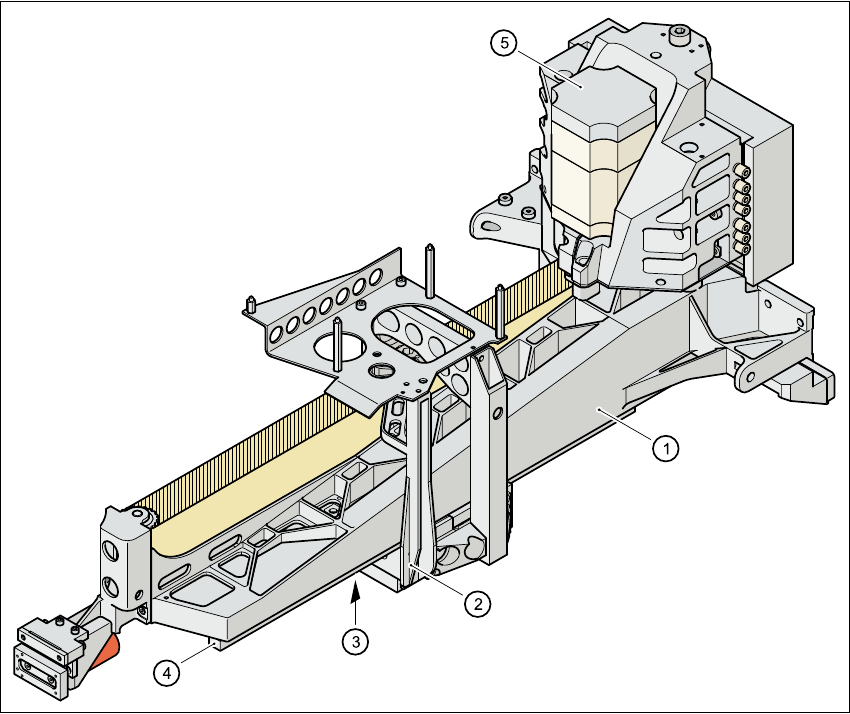

그림 3.7 - 2 X 축 구조
X 축은 반드시 다음과 같은 주 모듈로 구성됩니다 .
– 갠트리 암 (1)
– 헤드 마운트 (2)
– 선형 측정 시스템 (3)
– X 축 가이드 시스템 (4)
– X 축 3 상 AC 서보모터 (5)
헤드 마운트에는 다음과 같은 컴포넌트들이 장착됩니다 .
– 서브 갠트리 카메라 (PCB 비전 모듈용 카메라 )
– 헤드 보드
– X 축 측정 시스템용 측정 헤드
– Collect&Place 헤드
