3 기술 정보 사용자 매뉴얼 SIPLACE HS-60
3.10 모듈 개요 - PCB 컨테이너 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
96
3.10.2 단일 컨베이어
3.10.2.1 구조
3

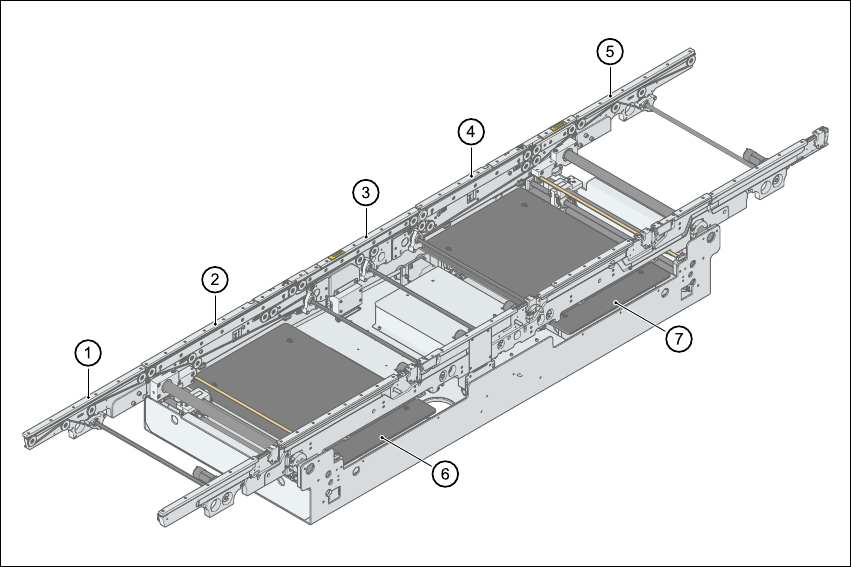

그림 3.10 - 1 PCB 컨베이어 구조 - 단일 컨베이어 , 우측의 고정면
3
(1)입력 영역
(2)처리 영역 1
(3)중간 영역
(4)처리 영역 2
(5)출력 영역
(6)리프팅 테이블(처리 영역 1)
(7)리프팅 테이블(처리 영역 2)
사용자 매뉴얼 SIPLACE HS-60 3 기술 정보
소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판 3.10 모듈 개요 - PCB 컨테이너
97
3.10.2.2 기술 정보
3
고정 컨베이어 측면 우측 ( 표준 ), 좌측 ( 옵션)
최대 컴포넌트 높이 6mm
PCB 형태50mm x 50mm ~ 368mm x 460mm(표준)
50mm x 50mm ~ 368mm x 508mm(요청에 의해 사용
가능 )
긴 보드 : 368mm 보다 긴 PCB( 옵션)
50mm x 110mm ~ 610mm x 460mm
50mm x 110mm ~ 610mm x 508mm(요청에 의해 사
용 가능 )
PCB 두께 0.5mm ~ 4.5mm
최대 PCB 휨 위 : 4.5
mm - PCB 두께
바닥 위 : 0.3mm + PCB 두께
PCB 아래쪽 여유 공간 25mm(표준), 최대 40mm( 옵션)
PCB 전송 높이 830mm ± 15mm(표준)
900mm ± 15mm( 옵션)
930 mm ± 15mm( 옵션)
950mm ± 15mm(SMEMA: 옵션)
인터페이스 유형 Siemens( 표준 ), (SMEMA 옵션)
컴포넌트 없는 PCB 처리 에지 3mm
PCB 전환 시간 2.5 초
불량 피듀셜 탐지가능
자동 폭 조정 가능
3 기술 정보 사용자 매뉴얼 SIPLACE HS-60
3.10 모듈 개요 - PCB 컨테이너 소프트웨어 버전 SR.503.xx 2003 년 7 월 미국판
98
3.10.3 이중 컨베이어
3.10.3.1 구조
3

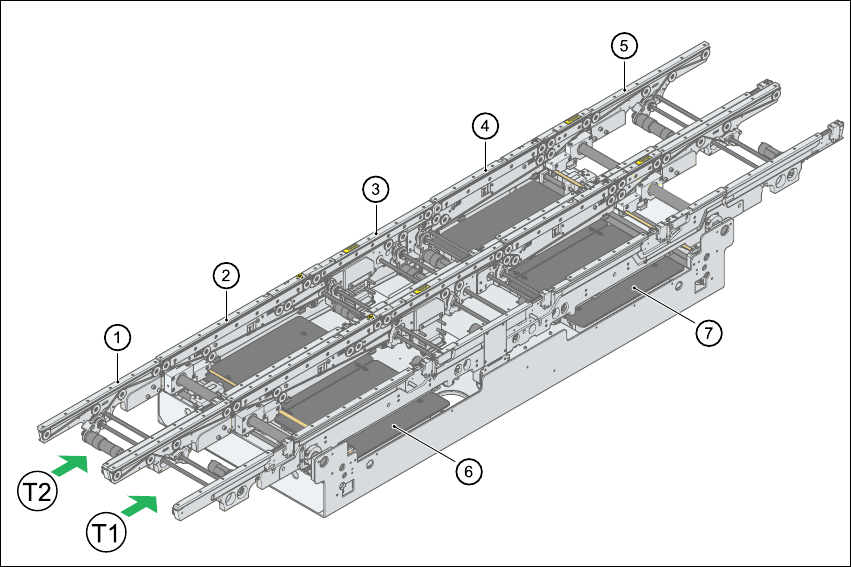

그림 3.10 - 2 이중 컨베이어의 구조
3
3
(1) 입력 영역
(2) 처리 영역 1
(3) 중간 영역
(4) 처리 영역 2
(5) 출력 영역
(6) 리프팅 테이블 처리 영역 1
(7) 리프팅 테이블 처리 영역 2
T1 컨베이어 트랙 1
T2 컨베이어 트랙 2
