E系列自动点胶系统 72 www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信 EFD 在全球范围内销售专业点胶系统并提供技术支持服务 校准点胶高度 校准点胶高度 点胶高度即针头至工件表面的距离。若更换了针头或喷嘴，应重新校准点胶高度。针头探测器可通过针头自动调整功能 自动调节针头的高度，针头探测器是系统的可选配件。 注： 注：查阅第21页上的“关于点胶高度”了…
E系列自动点胶系统
71
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

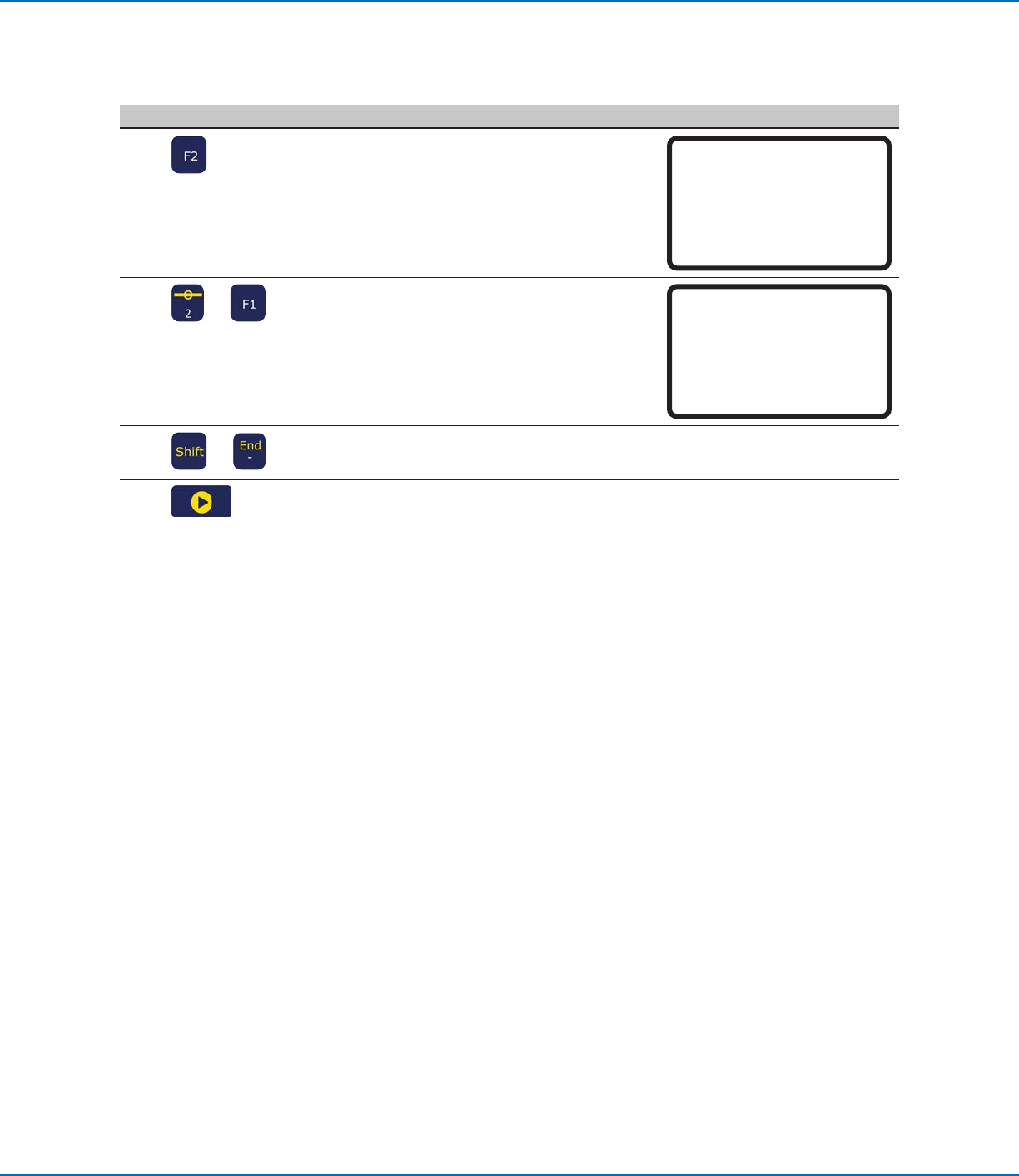

## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面
6
· 按下F2进入下一个页面。
Step & Repeat 2D 1/2
----------------------------
Direction X(1)/Y(2): 1
X Offset: 1.00 mm
Y Offset: 1.00 mm
[F1] OK [F2] Next
7
>
· 列区域输入2。
· 行区域输入2。
· Goto标签从第1步输入标签编号（此示
例，2）。
· 按下F1，保存并退出。
Step & Repeat 2D 2/2
----------------------------
Column (X): 2
Row (Y): 2
Path S(1)/N(2): 1
Goto Label: 2
[F1] OK [F2] Next
8
>
· 按下“切换 > 终止”键，记录程序终
止。
9
· 按下“启动”测试程序。
创建图样（续）创建图样（续）
如何针对多工件队列进行点胶（步骤 & 重复）（续）如何针对多工件队列进行点胶（步骤 & 重复）（续）
E系列自动点胶系统
72
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
校准点胶高度校准点胶高度
点胶高度即针头至工件表面的距离。若更换了针头或喷嘴，应重新校准点胶高度。针头探测器可通过针头自动调整功能
自动调节针头的高度，针头探测器是系统的可选配件。
注：注：查阅第21页上的“关于点胶高度”了解关于何时校准点胶高度的信息。
没有配备针头校准器的系统没有配备针头校准器的系统
若您的系统未包含可选配的针头校准器，请按照如下步骤校准针头高度，然后在更换同一规格的点胶针头之后手动重新
校准针头高度。
注：注：可选配的针头校准器可添加至现有系统中。请参见第81页“针头校准器”。
设置校准点（指针调整初始设置）设置校准点（指针调整初始设置）
相同点胶针头更改后，系统通过指针调整功能的校准点，重新校准针头的高度。
先决条件先决条件
系统处于教导模式下。参考第46页上的“如何从运行模式切换至教导模式”。

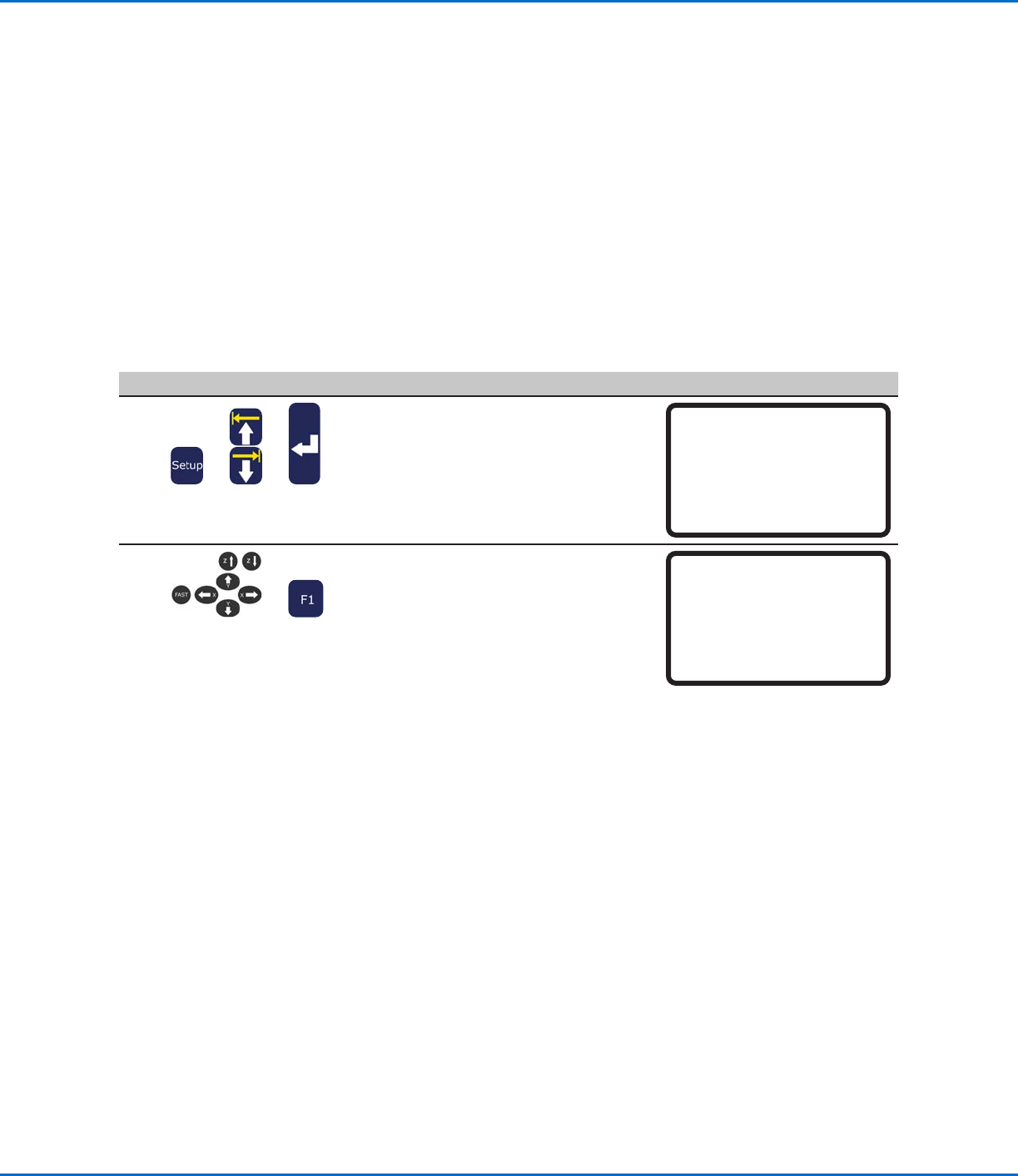

## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面
1
> >
· 按下SETUP。
· 上下移动光标至“校准点”。
· 按ENTER。
[SETUP] 1/3
01 XY Move Speed
02 Z Move Speed
03 Point to Point Arc Jump
04 Park Position
05*Calibration Point
06 Mark Points
07 Program Output Status
2
>
· 缓慢向下移动针头，使其尽可能地靠近
固定板表面。
· 按下F1，保存设置。
Calibration Point
------------------------------
Jog to position
------------------------------
[F1] OK
E系列自动点胶系统
73
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
校准点胶高度（续）校准点胶高度（续）
没有配备针头校准器的系统（续）没有配备针头校准器的系统（续）
重新校准针头（针头校准）重新校准针头（针头校准）
先决条件先决条件
指针高度已校准。参考第72页上的“设置校准点（指针调整初始设置）。
## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面
1
> >
· 按F1。
· 上下移动光标至 “指针调整”。
· 按ENTER。
[PROGRAM MENU] 1/1
01 Teach/Run
02 Program List
03 Reset Counter
04 Program Offset
05*Needle Adjust
06 Auto Needle Adjust
2
· 按ENTER。
点胶针头移至用户设定的校准点。
注：注：针头将比校准点高5mm（0.2"）,防
止针头被积压。
Needle Adjust
------------------------------
Press [ENTER] to begin
------------------------------
3
>
· 将针头缓慢移至校准点上方。
· 按ENTER。
系统会自动根据重新校准后的针头高度
来调整对应的点胶程序。
Needle Adjust
------------------------------
Jog tip over calibration point
------------------------------
[ENTER]
