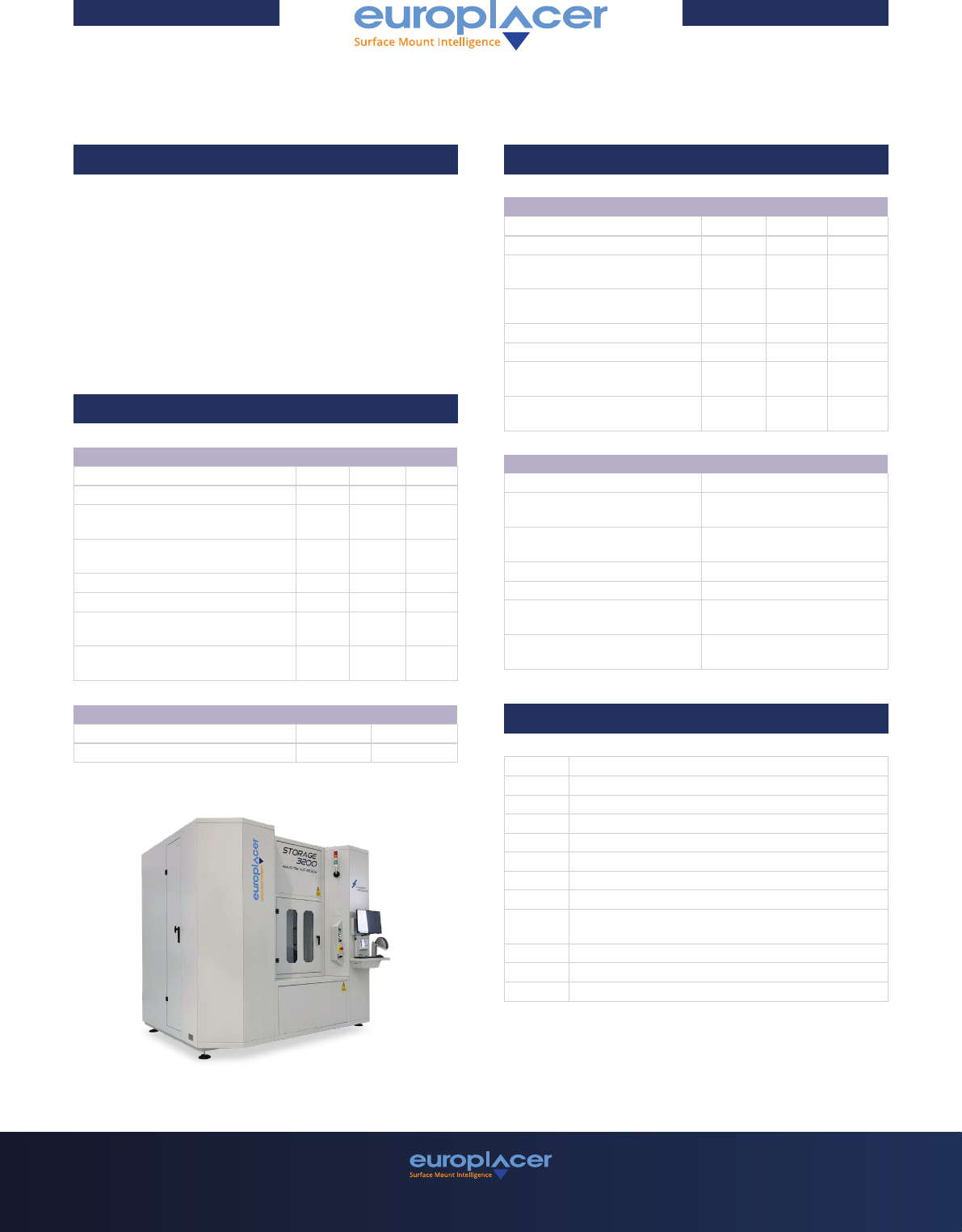

FEATURES
TECHNICAL INFORMATION
• 7” reel storage only
• Powerful brushless motor
• Reduced cycle time 18 seconds
• Precise absolute encoder
• 2 versions: 5R (5 rotary turns) or 7R (7 rotary turns)
• 0.7 or 1.4m extension possible
• Sold with WMS software
• Optional humidity control system
Storage Capacity
7’’ reels H8 H12-16 H24
STORAGE 3200 5R 2393 1606 1197
STORAGE 3200 5R
with Extension 0,7m
3221 2134 1626
STORAGE 3200 5R
with Special Extension 1,4m
3944 2596 1989
STORAGE 3200 7R 3405 2313 1702
STORAGE 3200 7R
with Extension 0,7m
4485 2988 2242
STORAGE 3200 7R
with Special Extension 1,4m
5520 3663 2782
External Dimensions
W (mm) H (mm) D (mm)
STORAGE 3200 5R 2770 2450 1620
STORAGE 3200 5R
with Extension 0,7m
2770 3220 1620
STORAGE 3200 5R
with Special Extension 1,4m
2770 3856 1620
STORAGE 3200 7R 3700 2450 2167
STORAGE 3200 7R
with Extension 0,7m
3700 3220 2167
STORAGE 3200 7R
with Special Extension 1,4m
3700 3860 2167
7” reels

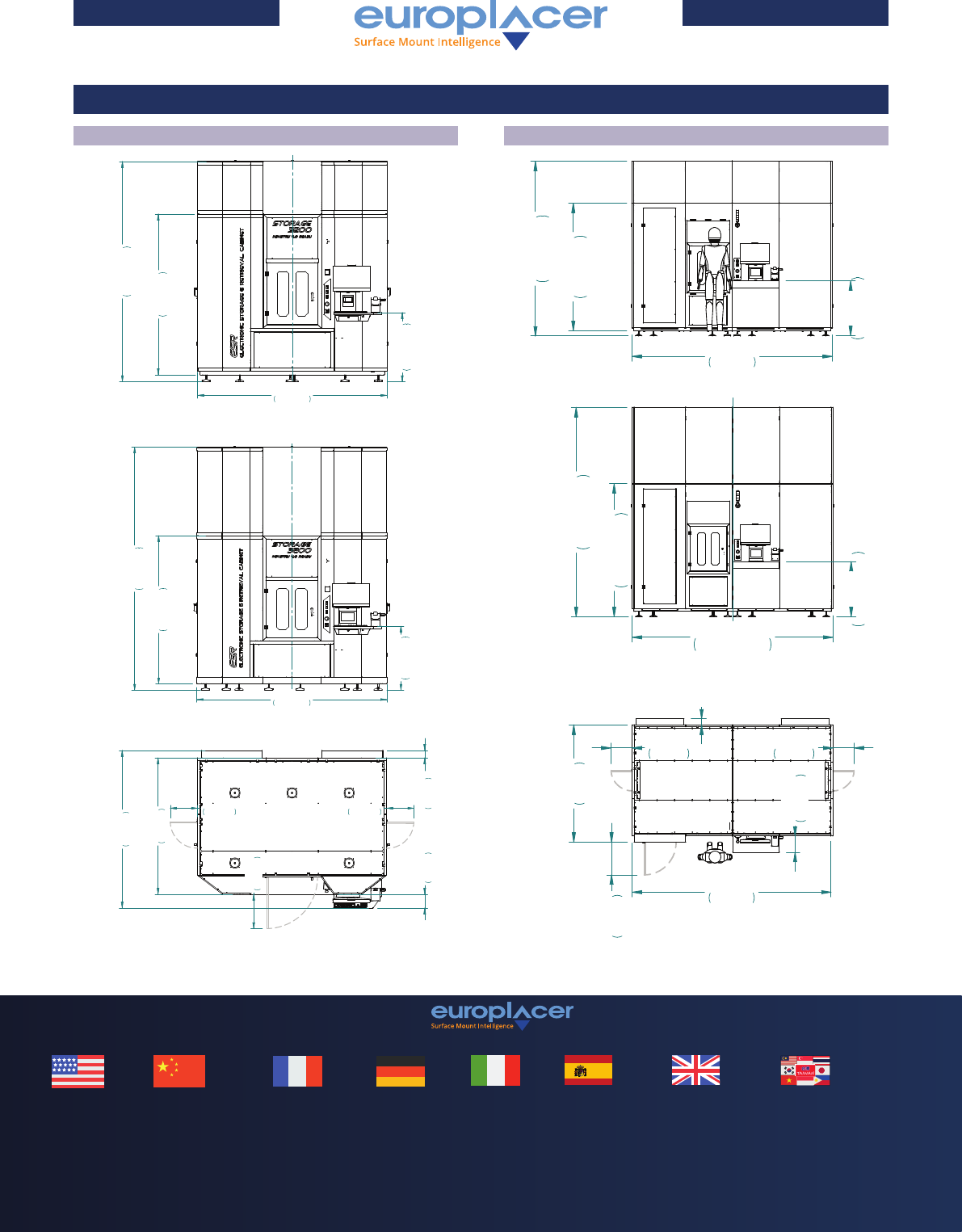

STORAGE 3200
PART NUMBER
A11334 STORAGE 3200 5R SMD Automatic Storage Cabinet
A12363 STORAGE 3200 5R Extension H0,7m
A12353 STORAGE 3200 5R Special Extension H1,4m
A12354 STORAGE 3200 7R Automatic storage cabinet SMD
A12355 Extension STORAGE 3200 7R H0,7m
A12356 Special Extension STORAGE 3200 7R H1,4m
A9452 Humidity control system
A9883 2D barcode printer
A9830
Bar code reader for STORAGE 2000/
STORAGE 3200/STORAGE WIDE
A11338 Wooden box for STORAGE 3200
A11339 Wooden box for STORAGE 3200 extension
A12364 Transport pallet
DIMENSIONS & WEIGHT
TECHNICAL DATA
www.europlacer.com
Weight (kg)
STORAGE 3200 5R 2300
STORAGE 3200 5R
with Extension 0,7m
3000 (2300 + 700)
STORAGE 3200 5R
with Special Extension 1,4m
3600 (2300 + 1300)
STORAGE 3200 7R 3200
STORAGE 3200 7R
with Extension 0,7m
4200 (3200 + 1000)
STORAGE 3200 7R
with Special Extension 1,4m
4600 (3200 + 1400)
Storage Capacity (Operator Zone)
7” H8 Total
STORAGE 3200 5R/7R 33+ 1* 34
* 1 slot is dedicated to Fast Extraction
www.europlacer.com
Europlacer Spain
AV Atenas 127
19170 El Casar
Guadalajara
Spain
contact@europlacer.es
+34 (0)673 171 249
Europlacer UK
30 Factory Road
Upton Industrial Estate
Poole , Dorset BH16 5SL
United Kingdom
contact@europlacer.co.uk
+44 (0)1202 266500
Europlacer Italy
Via Flavia, 35
34148 Trieste
Italy
contact@europlacer.it
+39 (0)40 832 0563
Europlacer Germany
Im Böning 24
63695 Glauburg
Germany
contact@europlacer.de
+49 (0)60 419 692 300
Europlacer France
Route de Cholet
85620 Rocheservière
France
contact@europlacer.fr
+33 (0)2 5131 0303
Europlacer Americas
4640 E. Elwood St.
Suite 14
Phoenix, AZ 85040
USA
contact@europlacer.com
+1 480 672 1100
Europlacer China
Floor 1, Building 1
No.80 Huashen Road,
Shanghai Waigaoqiao
Free Trade Zone, 200131
P.R.China
contact-china@europlacer.com
+86 (021) 5868 3500
Europlacer Asia Pacic (excl. China)
No. 10, Lane 3, Anzhong St.
MIT Industrial Park, Luzhu District,
Taoyuan City 338
Taiwan
contact-apac@europlacer.com
+886 (0)3 322 4499
As part of our policy of continuous development, specications are subject to change without notice.
STORAGE 3200
