第 4 章 操作 篇 4- 11. 编辑生产程序 235 4 4- 11 - 6. 坏板标记 编辑 [ 坏板标记 ] 画面 触摸 [ 编辑生产程序 ] 菜单画面 左侧的子菜单面板中 的 [ 坏板标记 ] ，显示 [ 坏板 标记 ] 画面。 坏板标记 项目名称 说明 T 按钮 为 了对坏板标记的识别 位置 进行 示教，将会显示 [ 坏板标 记示教 ] 对话框。 要在 示教中使用的基板，通过 在［编辑生产 程序］菜单 画面 中触摸共…
第 4 章 操作篇
4-11. 编辑生产程序
234

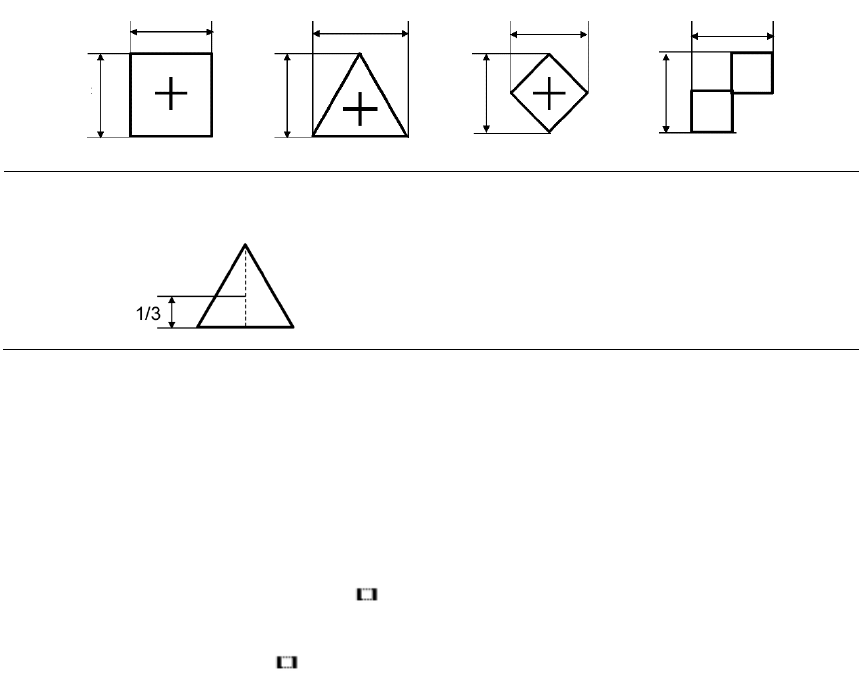

形状中选择为圆形，十字形以外时
输入宽度和高度。
Tips
△
的识别坐标位置不是标记中心坐标，而是从垂直平分线从下往上
1/3
的部分。
限制事项
• BOC/领域标记信息中，如果基准 BOC ID 的标记类型为领域或焊锡时，必须指定 1 以上的 BOC/领
域标记的 ID。如果标记类型为 BOC，基准 BOC ID 的指定必须为 0。
• BOC/领域标记信息中，如果标记类型为 BOC 或领域时，使用的标记信息中，作为指定的标记类型
信息的标记形状，不能指定焊锡形状（ ）。
• BOC/领域标记信息中，如果标记类型为焊锡时，使用的标记信息中，作为指定的标记类型信息的标
记形状，必须指定焊锡形状（ ）。
• BOC/领域标记信息中，不能重复使用相同的标记 ID。
• BOC/领域标记信息中，如果电路展开为展开时，需要在基准 BOC ID 中，同样将指定的 BOC/领域
标记信息的电路展开也设定为展开。
• BOC/领域标记信息中，如果标记类型为焊锡、或领域时，不能作为坏板标记位置补正用的 BOC 使
用。
宽度
宽度
宽度
宽度
高度
高度
高度
高度
第 4 章 操作篇
4-11. 编辑生产程序
235
4

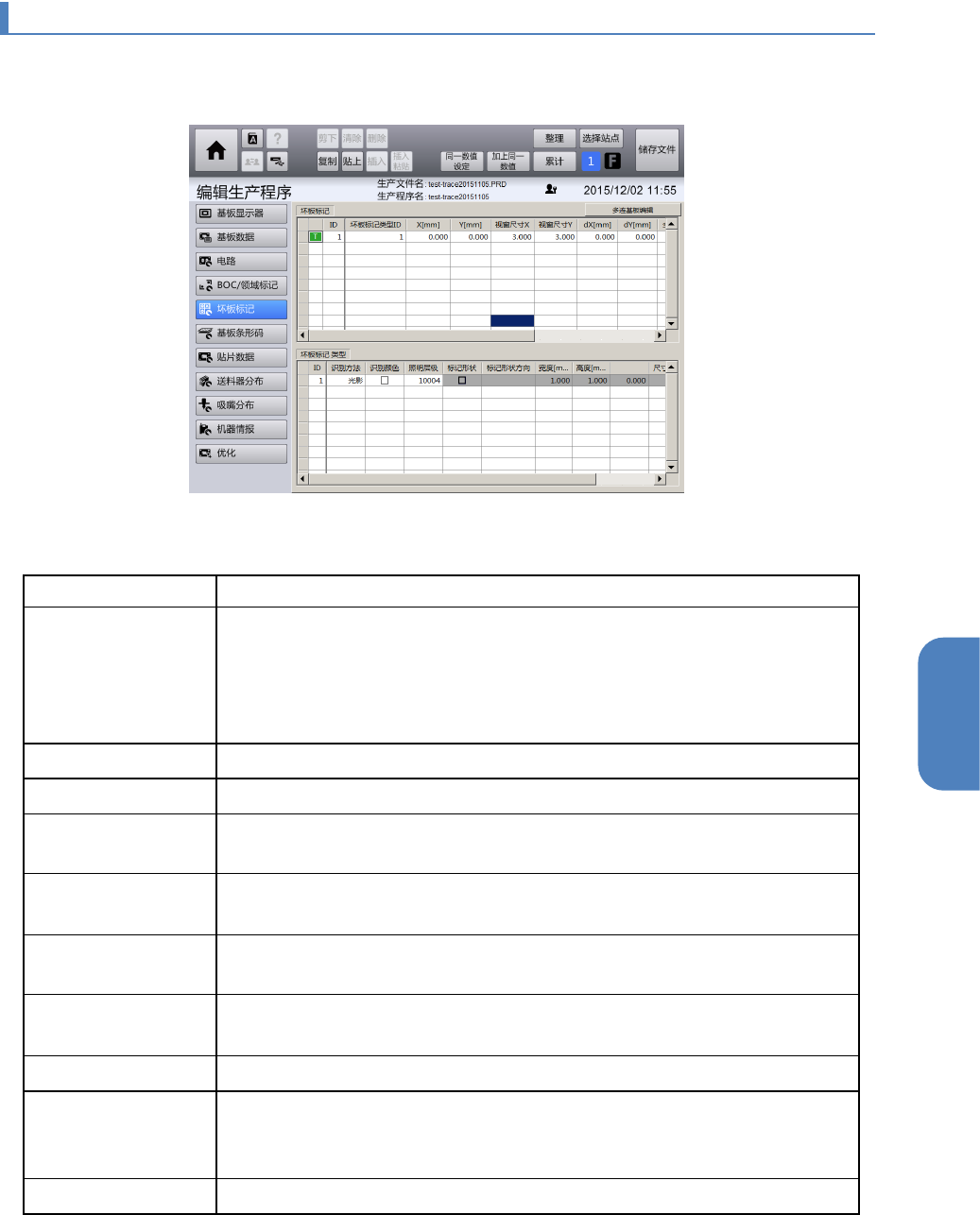

4-11-6. 坏板标记编辑
[
坏板标记
]
画面
触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[坏板标记]，显示[坏板标记]画面。
坏板标记
项目名称
说明
T 按钮 为了对坏板标记的识别位置进行示教，将会显示 [坏板标记示教] 对话框。
要在示教中使用的基板，通过在［编辑生产程序］菜单画面中触摸共通面
板的［选择站点］即会显示出来，在［选择站点］对话框中决定站点，通
过[基板搬送]对话框进行搬入。
详情请参阅「4-15-3 标记示教」。
ID
在
1
～
500
的范围内显示与注册数量对应的序列号。
坏板标记类型 ID 在 1～20 的范围内输入所用坏板标记类型的 ID。
X (mm) / Y (mm)
在-1200.00mm～1200.00mm 的范围内输入坏板标记设定位置的 X 坐标，
在
-999.999mm
～
999.999mm
的范围内输入
Y
坐标。
视窗尺寸 X／
视窗尺寸 Y
将用摄像机识别坏板标记时的识别范围之 XY 大小作为窗口大小，输入范围
为 0.000mm～999.999mm。如果输入的范围过窄或过宽，将无法识别。
dX (mm) / dY (mm)
在 -1200.00mm～1200.00mm 的范围内输入相对于输入的窗口大小的微调
用 X 补正值，在 -999.999mm～999.999mm 的范围内输入 Y 补正值。
全坏板标记 ID 在 0～500 的范围内输入作为全坏板标记的坏板标记类型 ID。
关于全坏板标记的详情，请参阅下述的「全坏板标记说明」
电路 ID 以 0 ~ 500 的范围内显示坏板标记所属的电路 ID。
BOC 标记 ID 在 0～500 的范围内输入坏板标记的位置补正的 BOC/领域标记 ID。
BOC/领域标记 ID，标记类型仅可指定 BOC 的标记。
设定值为 0 时，不能使用 BOC 标记进行坏板标记位置的补正。
电路展开 设定是否展开坏板标记。
第 4 章 操作篇
4-11. 编辑生产程序
236
坏板标记类型
项目名称
说明
ID
在 1～20 的范围内显示与注册数量对应的序列号。通常为不编辑。
识别方法 从下拉菜单中选择。
识别颜色 坏板标记的颜色比基板颜色亮时，设定为白色，坏板标记的颜色比基板颜色暗
时，设定为黑色。
同轴照明层级 选择标记识别时的照明种类，亮度。亮度的输入范围，常亮为 0 ~ 4，闪烁为 0
~ 8。数值越大，亮度越亮。
标记形状
从列表中选择要使用的标记的形状。
标记形状方向 选择了有方向性的形状时，从列表中选择标记的方向。
X(mm)
输入坏板标记的 XY 尺寸，输入范围为 0.001mm～999.999mm。
Y (mm)
辅助尺寸 选择了以下任何[标记形状]时，输入适当的值，输入范围为 0mm～
999.999mm。
•
十字
：输入
十字的线宽
•
圆圈
：输入
圆的内径
尺寸容许范围 对于标记的尺寸，输入找到的标记尺寸的容许值范围。
判定值 在[识别方法]中选择明暗后，输入黑白判定时使用的图像色阶的阈值，输入范围
为 1～255。
在[识别方法]中选择形状后，输入标记识别时的标记形状一致指数，输入范围
为 0～1000。
