第 4 章 操作 篇 4- 11. 编辑生产程序 253 4 可使用吸嘴列表 显示机器左右 单元各自可使用的吸 嘴。 项目名称 说明 连接 号码 显示连接的电子 元件贴片机顺 序。 通常 不要编辑。 机台号码 在 1 ～ 20 的范围内输入 机台号码 。 通常 不要编辑。 机器类型 选择机器类型。 版本 选择版本。 贴片头 号码 显示对机器信息 中各选项进行 设定的对象贴片头编 号。 贴片头 类型 选择吸嘴头编号 对应的吸嘴头 类型。 …
第 4 章 操作篇
4-11. 编辑生产程序
252
4-11-11. 机器情报编辑

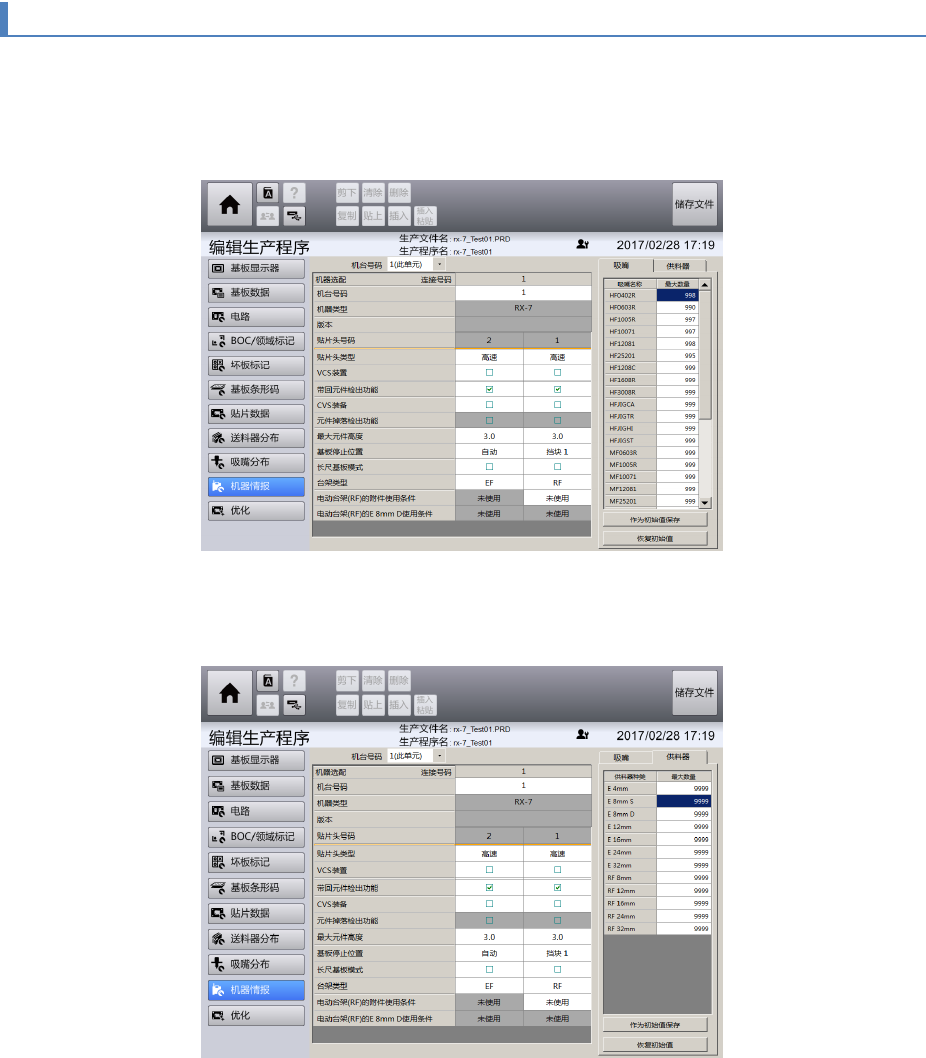

触摸[编辑生产程序]菜单画面左侧的子菜单面板中的[机器情报]，显示[机器情报]画面。
选择
[
吸嘴
]
选项卡
选择
[
供料器
]
选项卡
第 4 章 操作篇
4-11. 编辑生产程序
253
4
可使用吸嘴列表显示机器左右单元各自可使用的吸嘴。
项目名称
说明
连接号码
显示连接的电子元件贴片机顺序。通常不要编辑。
机台号码 在 1～20 的范围内输入机台号码。通常不要编辑。
机器类型
选择机器类型。
版本 选择版本。
贴片头号码
显示对机器信息中各选项进行设定的对象贴片头编号。
贴片头类型 选择吸嘴头编号对应的吸嘴头类型。
•
高速：指定高速贴片头
•
通用：指定通用贴片头
VCS 装置 各单元中装备了 VCS 单元时，要勾选此项。
高速贴片头不使用 VCS，但高速贴片头与通用贴片头通过交换贴片头共
用时，变为已装备了
VCS
的模型，要勾选此项。
带回元件检出功能 支持带回元件检出功能时，要勾选此项。
CVS 装备 对应元件验证功能（CVS）时，请勾选此项。
仅在贴片头类型为高速时，才能设定此项。
元件掉落检出功能 要对应元件掉落检出功能时，请勾选此项
仅在贴片头类型为通用时，才能设定此项。
最大元件高度 选择要贴片的元件，已在上游装置中贴片完毕的元件的最大元件高度。
高速贴片头时，要从以下 3 个模式中选择。初始值设定为 3.0mm。
•
3.0mm
•
2.0mm
•
0.5mm
通用贴片头时，要从以下 2 个模式中选择。初始值设定为 10.5mm。
•
10.5mm
•
6.0mm
基板停止位置 输入单元内使基板停止的 Y 轴方向位置的补正值(mm)。指定为 0 时，
停止位置将位于单元的中央。
装置如果安装有基板停止器（选购项），触摸项目右侧的▼按钮即显示
下拉菜单，可选择以下 3 种基板停止器位置。
•
[
停止器
1]
（距离装置中央
61mm
的位置）
•
[
停止器
2]
（距离装置中央
108mm
的位置）
•
[
停止器
3]
（距离装置中央
175mm
的位置）
若选择为[固定值]，可手动输入基板停止位置的补正值(mm)，若选择为
[自动]，则优化自动决定补正值。
指定为[固定值]以及[自动]时，将不使用基板停止器而进行生产。
长尺寸基板模式 要在长尺寸基板模式下进行元件贴片时，请勾选此项。
如果基板的 X 方向尺寸超过 360mm，需要勾选本项目。
左右装置的设定要相同。
第 4 章 操作篇
4-11. 编辑生产程序
254
项目名称
说明
台架类型 选择要使用的台架类型。
•
EF
：
电动送料器
EF
系列用台架
•
RF
：
电动送料器
RF
系列用台架
电动台架(RF)的附件使用
条件
设定对于 RF 台架是否使用附件。
•
「未使用」：不使用安装了附件的
EF
系列送料器。
•
「使用」：使用安装了附件的
EF
系列送料器。
设定为「未使用」时，如果存在 EF 系列送料器，将会发生错误无法生
产。
(注意) 生产支援系统尽管有「标准(仅配置 44mm 以上的 ETF)」的设
定，但由于 RX-7 不对应 44mm 送料器，因此将显示「未使用」。
电动台架(RF)的 E 8mm D
使用条件
设定对于 RF 台架是否配置 E 8mm D。
•
「未使用」：不使用
E 8mm D
。
•
「使用」：使用
E 8mmD
。
设定为「未使用」时，如果存在
E 8mm D
，将会发生错误无法生产。
吸嘴资源列表 选择[吸嘴] 选项卡时，在 0～999 的范围内指定各吸嘴名称的吸嘴最大
数量。
如果指定为 0，该吸嘴将不被使用。
初始值设定为 999。
供料器资源列表 在[送料器]选项卡被选择的情况下，于 0～9999 的范围内对 RX-7 中可
以使用的每种送料器的最大个数进行指定。
如果指定为 0，该供料器将不被使用。
初始值设定为 9999。
（注意）元件的外形尺寸为 0402 尺寸(0.4mm×0.2mm)的相关元件，不
能使用双供料器(E 8mm D)。由于要固定使用单供料器(E 8mm S 或 RF
8mm)，因此要使用 0402 尺寸的元件时，必须将 E 8mm S 或 RF 8mm
的最大数量设定为 1 以上。
作为初始值保存 将[吸嘴资源]列表、或[供料器]列表中设定的当前值保存为初始值。
刚启动软件或在触摸共通面板的[新规作成]（新建）时，[吸嘴资源]、或
[
供料器
]
的最多个数中将显示保存的值。
恢复初始值 将吸嘴资源数、或供料器资源数的最多个数恢复为触摸[作为初始值保
存]时的值。
