第 4 章 操作篇
4-16. 校准
413
4
5-5
、执行贴片精度测量
所有元件贴片完成，选择『转录补正确认』
后，即会使用装置内的摄像机，自动测量贴
片后的元件位置。
5-6

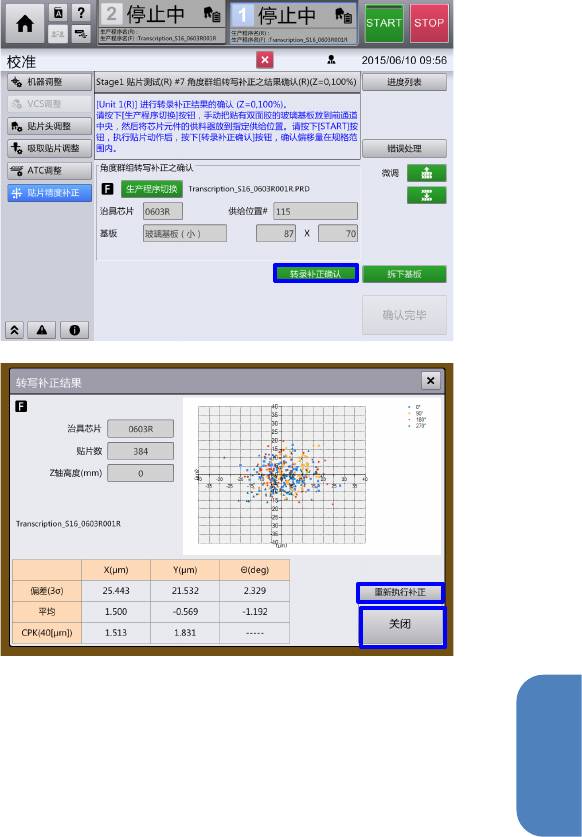

、显示贴片精度测量结果
自动测量完成后，即显示结果。
测量结果良好的情况，选择『关闭』请关闭
画面。
测量结果没成为必要精度的情况，选择『重
新执行补正』，从现状的测量结果用自动算
出补正价值，请进行重新补正。
要重新补正时，需拆下基板后，重新执行 5-
3 以后的工序。
请通过重新补正被得的结果良好，选择『关
闭』，关闭画面。
测量结果没成为必要精度的情况，请选择
『重新执行补正』。
※反复重新补正不能得到良好的结果的情
况，也请实施装置的保养等。
第 4 章 操作篇
4-16. 校准
414

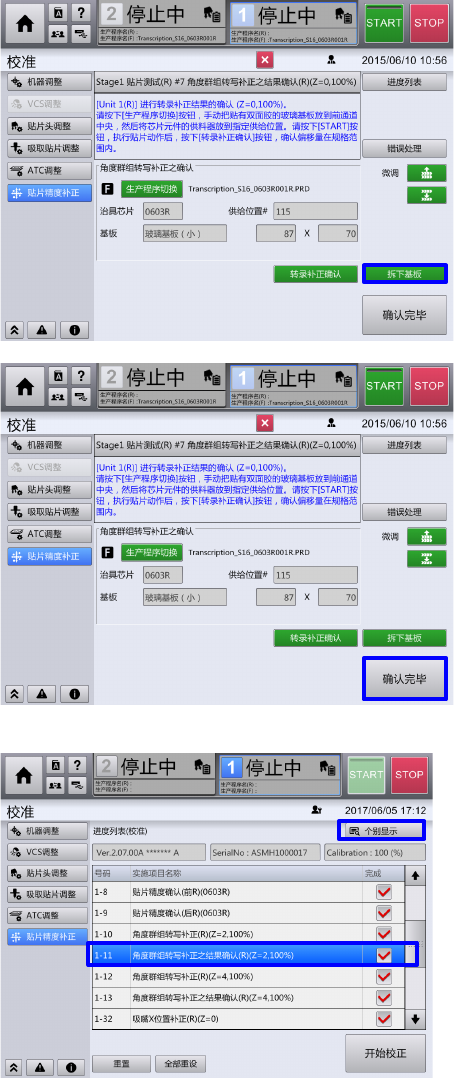

5-7
、拆下玻璃基板
选择『拆下基板』，台车下降后，安全罩的
锁定即被解除。
请拆下玻璃基板。
5-8
、保存补正结果
选择『确认完毕』。
（补正结果即被保存。）
6
、其他类别的贴装精度补正
6-1

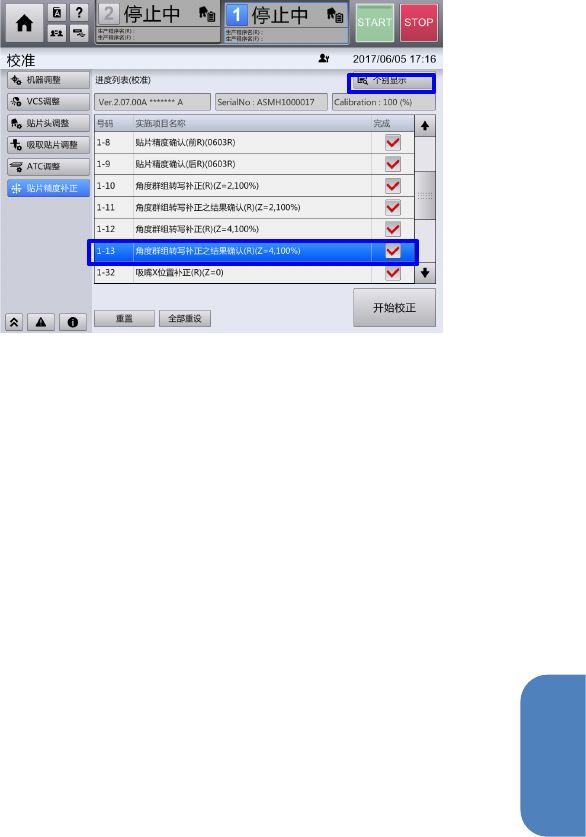

、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(R)(Z=2、
100%)』，选择『个别显示』。
6-2
、执行角度群组转写补正
按照与 5-2 ~ 5-8 相同的步骤执行补正。
第 4 章 操作篇
4-16. 校准
415
4
6-3
、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(R)(Z=4、
100%)』，选择『个别显示』。
6-4
、执行角度群组转写补正
按照与 5-2 ~ 5-8 相同的步骤执行补正。
