MODEL TCM-3600J
9811-001
電気制御部 ELECTRICAL SECTION
Fig.11-11後面操作パネル Rear Operation Panel
1
31
32
10
29
2
3
4
5
30
43
44
45
46
47
49
48
52
53
54
11
A
B
DETAIL"A"
47
46
45
44
12
13
.
.
24
25
.
21
22
.
16
17
. 18
23
19
20
.
27
28
6
14
42
41
50
51
55
56
57
58
42
B
62
4796R
MODEL TCM-3600J
9811-001
11-11
Key No. PART No. PART NAME Q'ty REMARKS
1 630 057 8027 BOX 1 703DD-01V-001
2 630 051 6173 HANDLE 1 703DD-01D-018
3 411 141 4503 WASHER V 8X17X1.6 2 FW8
4 411 141 3100 WASHER SPR 8 2 SW8
5 630 000 8005 BOLT,HEX-SCT 2 M8X16
6 630 064 1912 UNIT,DISPLAY 1 703DD-01D-014
10 630 058 5728 PANEL 1 703DD-01V-002
11 630 033 4609 SWITCH,BUTTON 1 703DD-01D-001
12 630 033 4586 DISPLAY ELEMENT 1 703DD-01D-002
13 630 033 4593 ACCESSORY,SW 1 703DD-01D-003
14 630 066 7042 SWITCH,BUTTON 1 703DD-01D-004
16 630 000 2713 SWITCH,BUTTON 1 703DD-01D-006
17 630 000 0382 ACCESSORY,SW 1 703DD-01D-009
18 630 000 2515 SWITCH,BUTTON 2 703DD-01D-005
19 630 000 2713 SWITCH,BUTTON 2 703DD-01D-006
20 630 000 0382 ACCESSORY,SW 2 703DD-01D-009
21 630 000 2508 SWITCH,BUTTON 2 703DD-01D-012
22 630 000 0382 ACCESSORY,SW 2 703DD-01D-009
23 630 007 6066 SWITCH,BUTTON 1 703DD-01D-007
24 630 007 6066 SWITCH,BUTTON 1 703DD-01D-007
25 630 000 0382 ACCESSORY,SW 1 703DD-01D-009
27 630 000 2744 SWITCH,BUTTON 1 703DD-01D-008
28 407 035 4704 LED SLP-721F 1 703DD-01D-011
29 411 140 8304 SCR BIN 4X10 5 M4X10 BIN
30 630 000 5059 COUNTER 1 703DD-01D-013
31 630 051 5947 COVER 1 703DD-01V-006
32 411 113 9109 SCR TRS 5X10 9 M5X10 TRS
41 630 066 0968 SUPPORT 1 703DD-01V-004
42 630 051 6180 BUSH,BEARING 2 703DD-01D-015
43 630 052 3041 BRACKET 1 703DD-01V-003
44 630 051 5923 PIN,LOCATE 2 703DD-01V-005
45 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
46 411 141 3001 WASHER SPR 6 4 SW6
47 630 000 7886 BOLT,HEX-SCT 4 M6X16
48 630 051 6166 MECH PARTS(DRYMET WASHER) 1 703DD-01D-016
49 630 051 6159 MECH PARTS(7LOBE KNOB) 1 703DD-01D-017
50 630 041 6770 COLLAR 1 703DD-01V-007
51 630 000 8944 SET SCREW 1 M5X6 SET
52 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
53 411 141 3001 WASHER SPR 6 4 SW6
54 630 000 7886 BOLT,HEX-SCT 4 M6X16
55 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
56 411 141 3001 WASHER SPR 6 4 SW6
57 630 000 7893 BOLT,HEX-SCT 4 M6X20
58 630 066 1033 MECH PARTS (GROMMETS) 3 703DD-01D-019
62 411 050 5004 SCR TRS 3X6 2 M3X6 TRS
NOTE
MODEL TCM-3600J
9811-001
電気制御部 ELECTRICAL SECTION

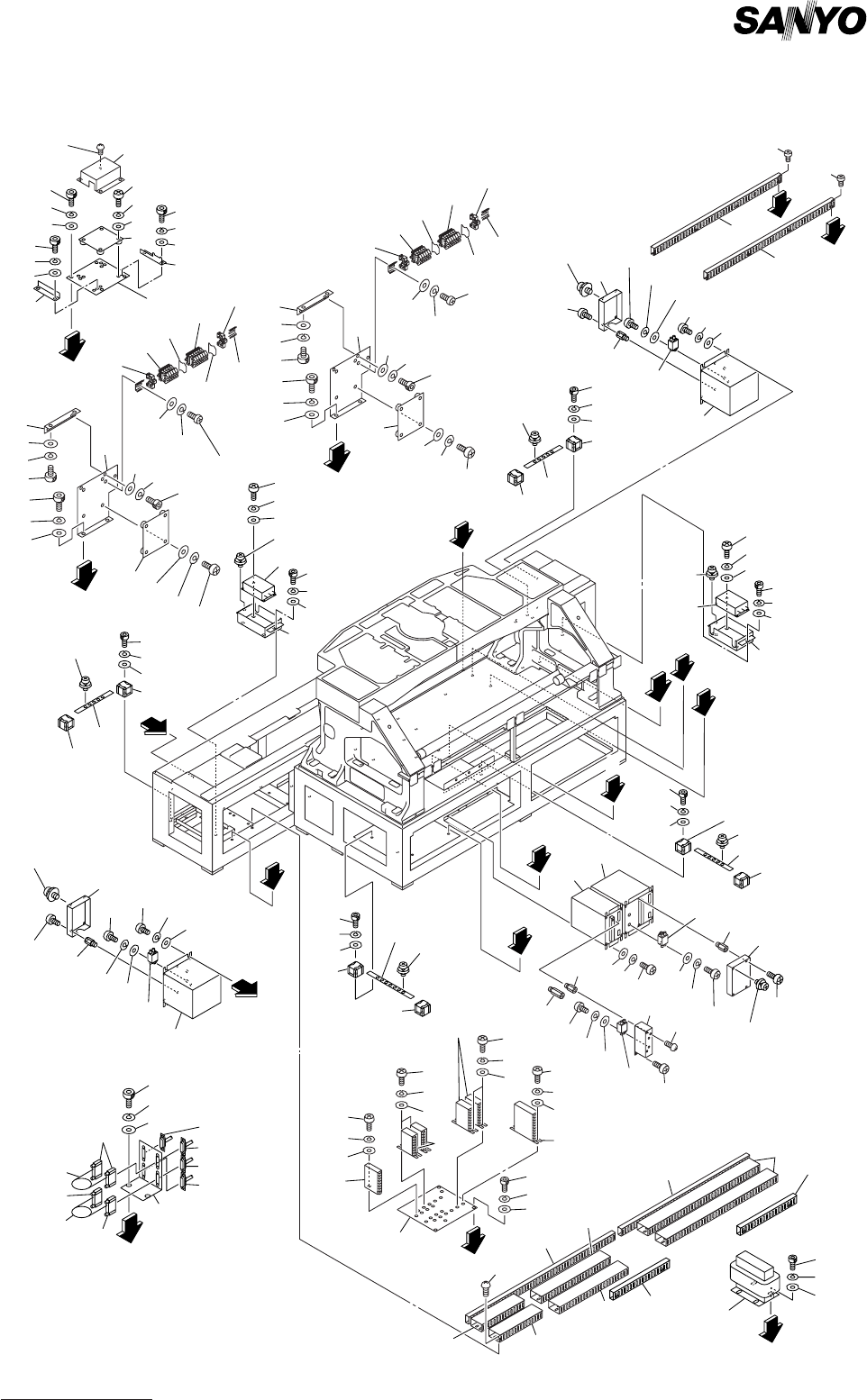

Fig.11-12機械廻り1 Miscellaneous Parts-1
