3 Bestellangaben und Lieferumfang Bedienungsanleitung Vision Teach Station
3.2 Kameras und Montagesätze Ausgabe 05/2014
26
HINWEIS 3
Die Abbildung 3.2 - 8, Seite 25, zeigt die Montageposition der BE-Kamera (Pos. 1) an der Vision
Teach Station. Am Bestückautomaten ist die Kamera um die Horizontale um 180° gedreht. Es
können an der Vision Teach Station nur Bauelemente geteacht werden, die nicht größer als das
Gesichtsfeld der BE-Kamera sind (Einfachmessung). Mehrfachmessungen müssen am Auto-
maten durchgeführt werden. Die Orientierungserkennung asymmetrischer Gehäuseformen wird
an der Vision Teach Station nicht unterstützt.
Bedienungsanleitung Vision Teach Station 4 Vision Teach Station aufbauen
Ausgabe 05/2014 4.1 Anforderungen an den Aufstellort
27
4 Vision Teach Station aufbauen
4.1 Anforderungen an den Aufstellort
4.1.1 Umgebungsbedingungen
Die Vision Teach Station hat eine Betriebszulassung sowohl für die Fertigung als auch für das
Büro. Die Umgebung muss trocken und staubfrei sein.
4.1.2 Elektrischer Anschluss
4
Tab. 4.1 - 1 Elektrische Anschlusswerte
4
4.1.3 Aufstellplatz für das Grundmodul
VORSICHT 4
Das Grundmodul wiegt ca. 30 kg.
Stellen Sie deshalb das Grundmodul auf einen stabilen Platz mit einer ebenen und sauberen
Unterlage.
Zum Transport des Grundmoduls sind aufgrund des Gewichts zwei Personen erforderlich.
Komponente Versorgungsspannung
Grundmodul 100 V~ bis 240 V~, 50/60 Hz
PC mit Weitbereichsstromversorgung
PC mit Umschalter 115 V~/230 V~
100 V~ bis 240 V~, 50/60 Hz
100 V~ bis 127 V~, 200 V~ bis 240 V ~
TFT-Monitor mit Weitbereichsstromversorgung 100 V~ bis 240 V~, 50/60 Hz
4 Vision Teach Station aufbauen Bedienungsanleitung Vision Teach Station
4.2 Anschlüsse und LED-Anzeigen am Grundmodul Ausgabe 05/2014
28
4.2 Anschlüsse und LED-Anzeigen am Grundmodul
4

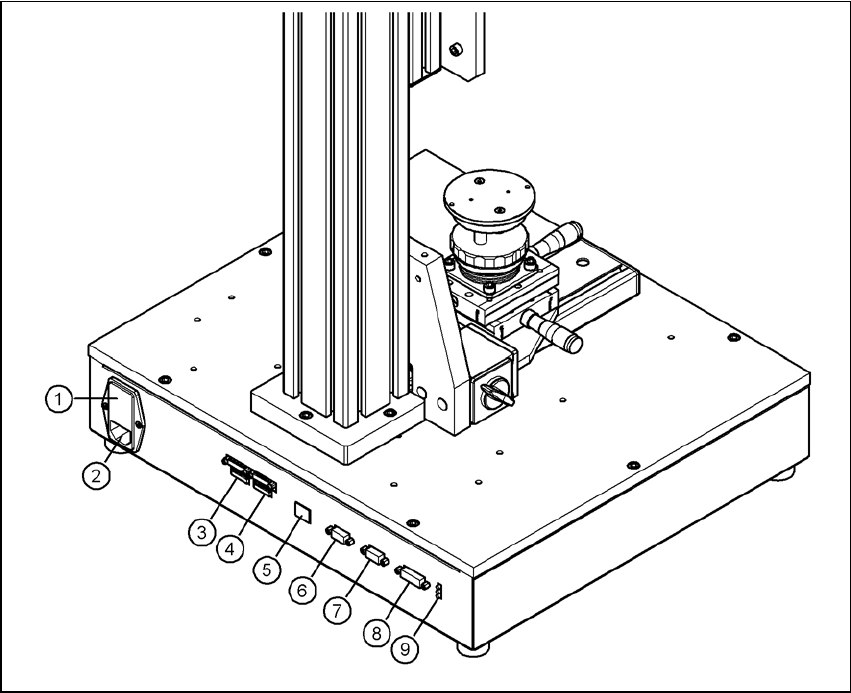

Abb. 4.2 - 1 Stecker und LED-Anzeigen am Grundmodul
(1) Netzschalter und Sicherungshalter für die 2,5 A-Sicherung
(2) Netzanschluss (110 V~ bis 240 V~)
(3) Anschluss für Kabel, Kopfkamera 1 (03040353-W1: 26-polig, 03040353-W2: 12-polig)
(4) Anschluss für Kabel, Kopfkamera 2 (03040353-W1: 26-polig, 03040353-W2: 12-polig)
(5) Anschluss Kamera-Bus-Kabel zum PC (03040359-xx) (nur bei installierter Kopfkamera)
(6) Anschluss für CAN-Bus-Kabel zum PC (03040362-xx)
(7) Anschluss für CAN-Bus-Kabel der stationären Kamera (03040355-W2)
(8) Anschluss für das Stromversorgungskabel der stationären Kamera (03040355-W1)
(9) LED-Anzeigen für Versorgungsspannungen, von oben nach unten:
+ 24 V- (rot)
+ 15 V- (gelb)
+ 42 V- (grün)
