GL-541E-09 PART LIST - 第95页
25.カバーコンベア(テレメカSW)(オプション)(BTPK) 25.Cover conveyor(SW LIMIT)(Option)(BTPK) 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考 材質 No. Drg.No. & Code No. QTY Description Rating Remarks Materials 1 ABTPK1051 1set COVER ｶﾊﾞｰ OT 2 BTPK1033 1 …
GL-541E PARTS LIST

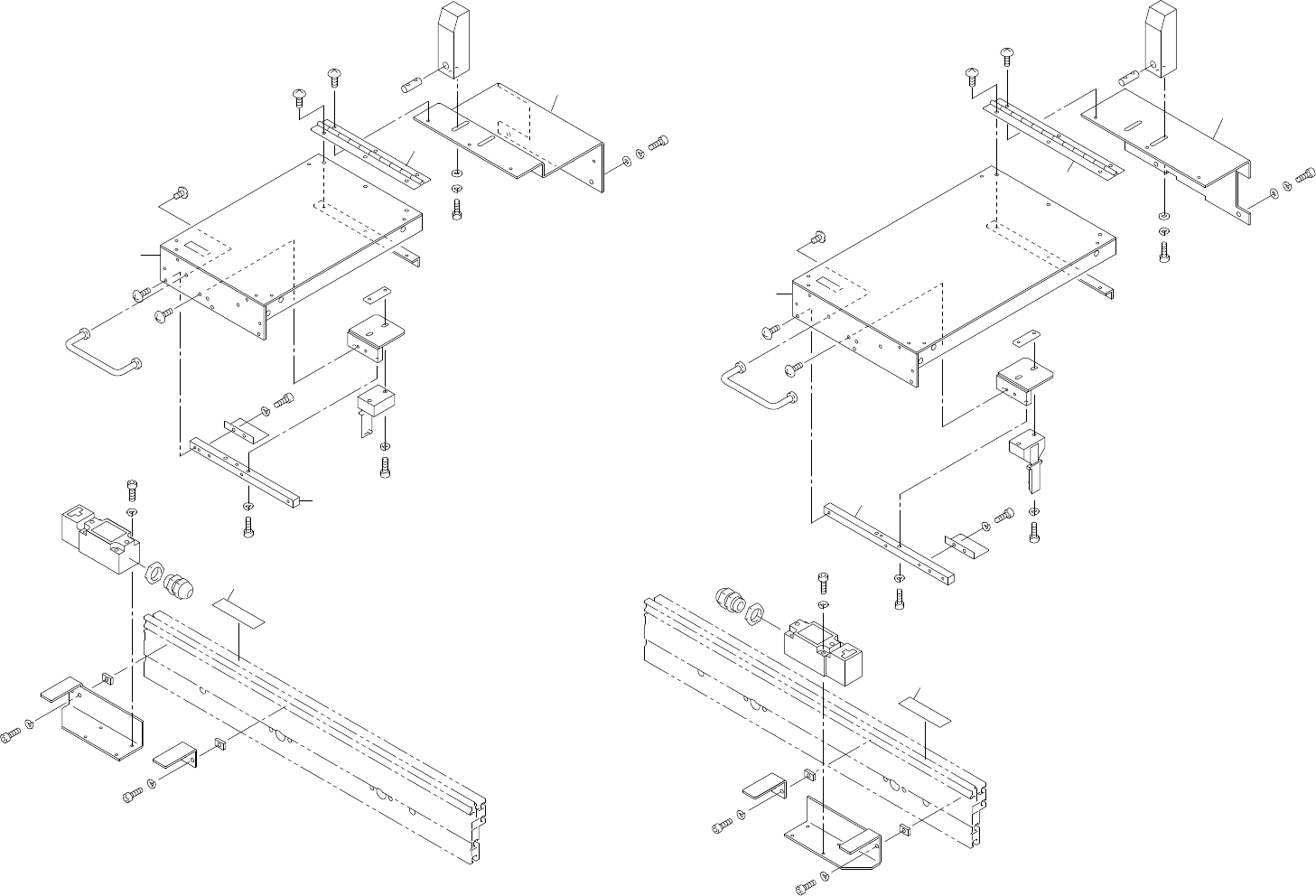

25.カバーコンベア(テレメカ SW)(オプション)(BTPK)
25.Cover conveyor(SW LIMIT)(Option)(BTPK)
25 - 1
25.カバーコンベア(テレメカ SW)(オプション)(BTPK)
25.Cover conveyor(SW LIMIT)(Option)(BTPK)
ﾀﾃx173.205
Ref.31-1
Ref.31-1
Ref.31-1
Ref.33-7
x7
1
2
3
4
5
6
31
26
26
7
8
9
27
12
27
12
11
10
35
26
13
14
15
32
16,17,18
19
20
21
23
22
24
33
7
10
26
14
31
26
8
9
27
12
27
12
26
13
19
16,17,18
15
6
32
29
27
37
29
27
39
30
30
35
26
34
36
31
38
38
29
27
37
29
27
39
30
30
31
26
33
34
36
38
38
25
40
40
208
176
165
175
161
175
161
175
161
183
162
176
167
175
161
13
13
B
A
139
26
25.カバーコンベア(テレメカSW)(オプション)(BTPK)
25.Cover conveyor(SW LIMIT)(Option)(BTPK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
材質
No. Drg.No. & Code No. QTY Description Rating Remarks
Materials
1 ABTPK1051 1set COVER ｶﾊﾞｰ OT
2 BTPK1033 1 BKT BKT FE
3 NPK4040 1 BKT BKT AL
4 NPK4051 1 HINGE 蝶番 OT
5 NPK4410 1 BAR ﾊﾞｰ OT
6 NPK4420 2 BKT BKT FE
7 NPK4430 2 COVER ｶﾊﾞｰ FE
8 CLC4251 2 STOPPER ｽﾄｯﾊﾟ OT
9 CLC9570 2 HOLDER 受け FE
10 CLC9600 2 NUT ﾅｯﾄ FE
11 CLC9640 2 BKT, SW BKT SW FE
12 IQC6072 8 NUT ﾅｯﾄ FE
13 S31970 2
SW, LIMIT
SW ﾘﾐｯﾄ XCS-A501 OT
14 S31973 2
SW, LIMIT
SW ﾘﾐｯﾄ XCS-Z03 OT
15 T5011S 2
HANDLE
取手 TTHA-00425 OT
16 IPK5580 2 SEAL ｼｰﾙ PL
17 IPK5590 2 SEAL ｼｰﾙ PL
18 IPK5600 2 SEAL ｼｰﾙ PL
19 K5049S 2 CONNECTOR ｺﾈｸﾀ STR-13.5 OT
20 ABTPK1071 1set COVER ｶﾊﾞｰ OT
21 BTPK1041 1 BKT BKT FE
22 NPK4140 1 BKT BKT AL
23 NPK4151 1 HINGE 蝶番 OT
24 NPK4510 1 BAR ﾊﾞｰ OT
25 CLC9580 1 BKT, SW BKT SW FE
26 W1022A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 4M/M FE
27 W1023A
WASHER, LOCK
ﾜｯｼｬ ｽﾌﾟﾘﾝｸﾞ 5M/M FE
28 W1043A
WASHER, FLAT
ﾜｯｼｬ 平 4W-4 FE
29 W1044A
WASHER, FLAT
ﾜｯｼｬ 平 4W-5 FE
30 K5208A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X6L FE
31 K5209A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X8L FE
32 K5210A
SCREW, TRUSS
小ﾈｼﾞ ﾄﾗｽ M4X10L FE
33 H5288A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X10L FE
34 H5290A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X15L FE
35 H5294A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X30L FE
36 H5296A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M4X40L FE
37 H5298A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X10L FE
GL-541E PARTS LIST
25 - 2
25.カバーコンベア(テレメカSW)(オプション)(BTPK)
25.Cover conveyor(SW LIMIT)(Option)(BTPK)
25.カバーコンベア(テレメカSW)(オプション)(BTPK)
25.Cover conveyor(SW LIMIT)(Option)(BTPK)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
材質
No. Drg.No. & Code No. QTY Description Rating Remarks
Materials
38 H5299A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X12L FE
39 H5300A
BOLT, HEX SOCKET
ﾎﾞﾙﾄ 六角穴 M5X15L FE
40 CLC4261 2 NUT, ROUND ﾅｯﾄ 丸 ･ FE
GL-541E PARTS LIST
25 - 3
25.カバーコンベア(テレメカSW)(オプション)(BTPK)
25.Cover conveyor(SW LIMIT)(Option)(BTPK)
