1 Nachrüstanleitung für Einsteckerlösung für BE-Wagen an S/F-Maschinen (Art.Nr.: 00166164-01) SOKO
Ausgabe 10/2005
10

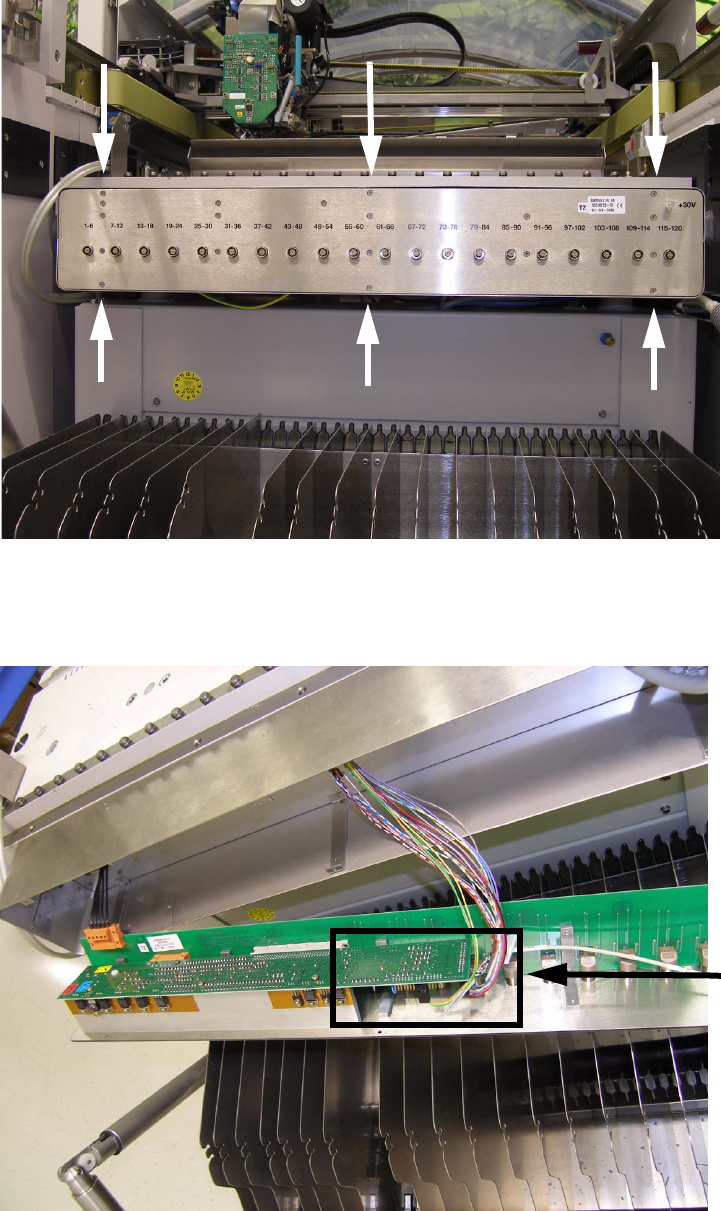

: Öffnen Sie die Frontplatte der Kommunikationseinheit
1
1
: Ziehen Sie die Stecker X4do, X7do und X9do an der Platine ab.
1
Stecker
SOKO 1 Nachrüstanleitung für Einsteckerlösung für BE-Wagen an S/F-Maschinen (Art.Nr.: 00166164-01)
Ausgabe 10/2005
11

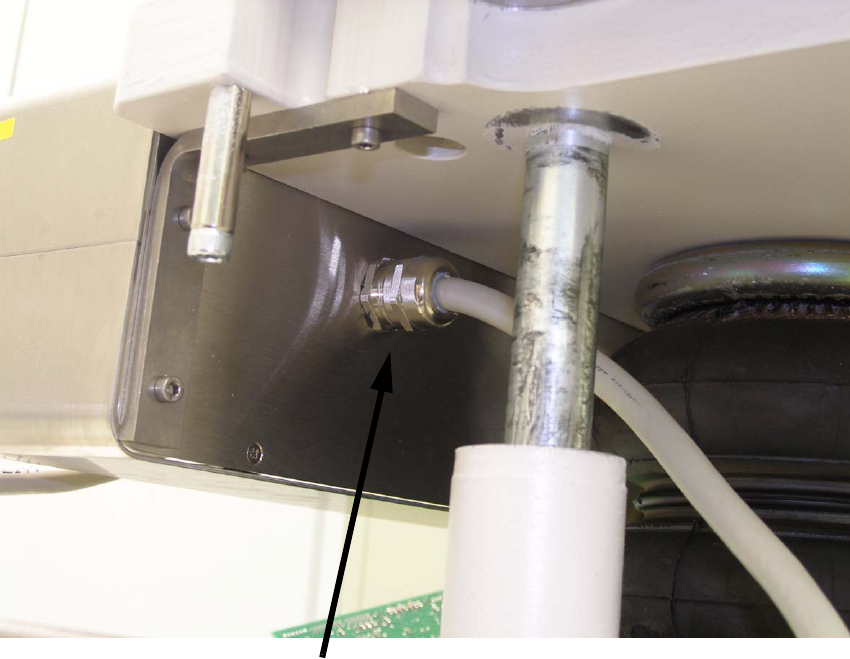

: Entfernen Sie den Kabelbinder, schrauben Sie die Kabeldurchführung ab und entfernen Sie
das Kabel.
1
1
1
1
1
1
1
1
1
1
1
Kabeldurchführung
1 Nachrüstanleitung für Einsteckerlösung für BE-Wagen an S/F-Maschinen (Art.Nr.: 00166164-01) SOKO
Ausgabe 10/2005
12
1.6.2 Einbau
: Befestigen Sie den Kabelsatz (00377714-xx) mit 3 Kabelbindern am U-Profil, so dass das
Ende des Schutzschlauches am U-Profil anliegt.
1
Das ist wichtig und muss eingehalten werden, da sonst der Stecker nicht mehr an der Maschine
angesteckt werden kann. 1
1
1
1
1
1
1
1
1
1
1
