Skötselinstruktion SIPLACE F5 HM 4 Uppställning av automaten
Programversion SR.408.xx Utgåva 03/2006 SE 4.1 Mått vid transport
103
4 Uppställning av automaten
4.1 Mått vid transport
4

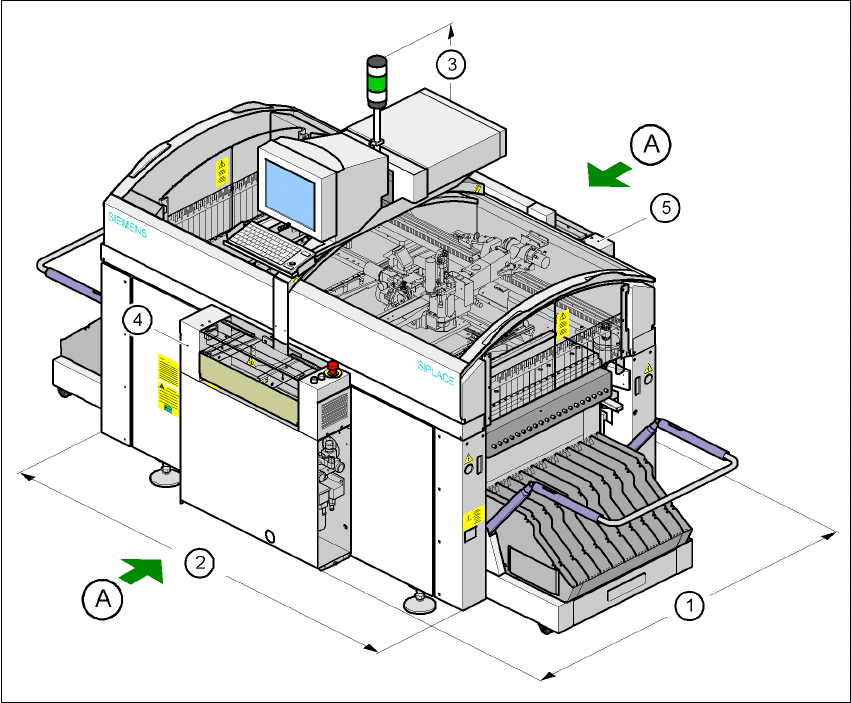

Bild 4.1 - 1 Automatens mått vid uppställning och transport
A Lyftpunkter för gaffeltruck (gaffellängd 1600 mm) 4
(1) Längd 1587 mm
(2) Bredd 1921 mm
(3) Höjd 1836 mm
(4) Inmatningstransportör
(5) Utmatningstransportör
Kretskortstransporthöjden uppgår till 830 mm ± 15 mm. 4
4 Uppställning av automaten Skötselinstruktion SIPLACE F5 HM
4.1 Mått vid transport Programversion SR.408.xx Utgåva 03/2006 SE
104
Den standardmässiga kretskortstransportörshöjden är 830 mm ± 15 mm. Automatens standard-
mässiga totalhöjd är 1931 mm. Vid en kretskortstransportörhöjd på 950 mm (SMEMA-tillval) fås
en total höjd på 2051 mm.
4.1.1 Transportutförande
Vid leverans från fabrik är följande komponenter inte monterade:
– Tangentbord
–Monitor
– Varningslampa
– Komponentvagn
– Streckkodsläsare för komponenter (tillval)
4.1.2 Säkerhetsanvisningar
VARNING
→ Följ de gällande olycksförebyggande föreskrifter som beträffar transport av tungt gods.
→ Bär lämpliga skyddsskor för att undvika risken för klämskador på fötterna.
→ Se till att alla maskinfötterna verkligen befinner sig över golvet vid transporten. Om maskinföt-
terna släpar i golvet under transporten eller stöter i något hinder, kan gängorna för maskinföt-
terna i automatramen skadas!
→ För endast in den låglyftande trucken på de ställen som är markerade (se punkterna (A) på bild
4.1 - 1).
4.1.3 Transportmedel
Använd vid transport av automaten, en låglyftande truck med följande specifikation:
Gaffellängd min. 1600 mm
Lyftkraft min. 2000 kg
Gaffelvidd min. 350 mm 4
