4 Uppställning av automaten Skötselinstruktion SIPLACE F5 HM
4.3 Ställa in komponentvagn på annan transporthöjd Programversion SR.408.xx Utgåva 03/2006 SE
108
4

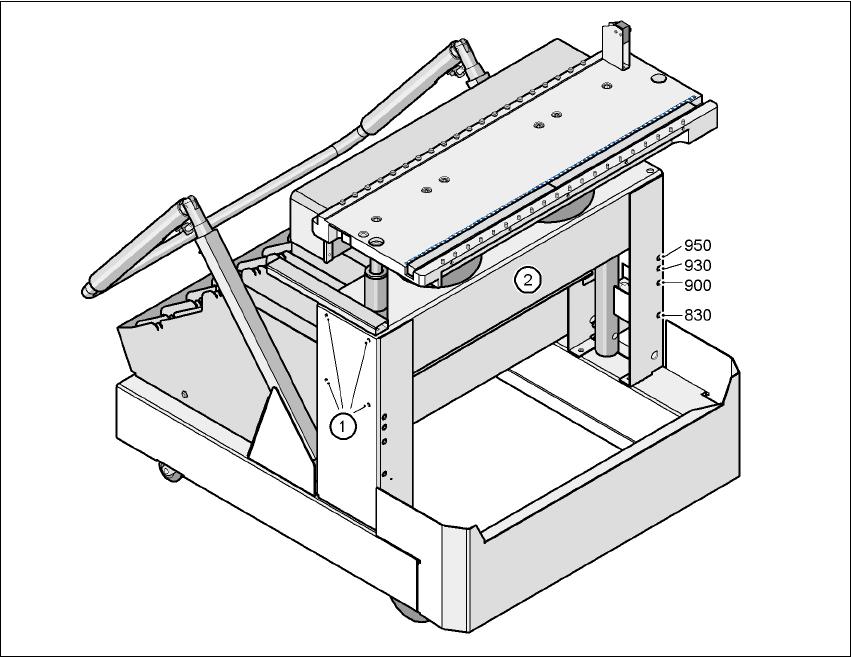

Bild 4.3 - 1 Ställa in komponentvagn på annan transporthöjd
(1) Klämskruvar (4x)
(2) Travers
Skötselinstruktion SIPLACE F5 HM 5 Uppgifter vid maskinen
Programversion SR.408.xx Utgåva 03/2006 SE 5.1 Personalprofiler
109
5 Uppgifter vid maskinen
Detta kapitel är avsett som hjälp och stöd i dagligt arbete vid en SIPLACE-linje.
T ex anges korrigerande åtgärder som kan medverka till att korta ned stilleståndstider och därmed
ge effektivare utnyttjande av SIPLACE-linjen.
Dessutom beskrivs operatörens och ställarens uppgifter i form av en så kallad operatörs- resp
ställarprofil.
5.1 Personalprofiler
5.1.1 Operatör
5.1.1.1 Operatörens uppgifter
Operatörspersonalen bör i regel besökt SIPLACE Operation-Training eller utbildats av kunnig per-
sonal.
Operatörerna svarar för följande arbetsuppgifter:
– Kontrollera att matarna innehåller rätt komponenter
→ För detta ändamål bör en inställningskontroll utföras dagligen, förslagsvis vid början av
varje skift, för att säkerställa att korrekta komponenter förberetts.
– Förse matarna med komponenter i erforderlig mängd
– I god tid fylla på komponenter resp skarva band
– Kontrollera att komponenterna är i korrekt plockningsläge (se bild 5.6 - 1
)
– Kontrollera kretskortsflödet på inmatnings- och utmatningsband
– Kontrollera ytmonteringskvalitet.
– Stickprovskontroll av kretskort före lödugnen
– Följa föreskrifter för ESD-känsligt material
– Felförebyggande åtgärder (se avsnitt 5.6
, sida 121)
– Kontrollera stördisplayer och felmeddelanden vid stationen och vidarebefordra information till
ställaren om nödvändigt.
– Utföra underhåll enligt anvisningar i underhållsinstruktionen
5 Uppgifter vid maskinen Skötselinstruktion SIPLACE F5 HM
5.1 Personalprofiler Programversion SR.408.xxUtgåva 03/2006 SE
110
5.1.1.2 Operatörens verktygsuppsättning
Alla operatörer ska förses med verktyg enligt nedan. Verktygen bör förvaras i en lämplig låda för
att undvika skador (av t ex pincetter) när de tas fram.
Varje operatör behöver:
– Operatör-Kit (artikelnr 00349303-xx)
– Ytmonteringspincetter (SMD)
– Pensel med korta borst för rengöring av komponentbord
– En sats med små spår- och kryssmejslar (Philips)
– Sax för bandskarvning (använd inte universalsax eller sidavbitare)
– Bandskarvningstång (artikelnr 02102987-xx)
– Skarvmaterial:
– Splitsplåt (4.000 styck), artikelnr 00318671-xx
– SMD bandförbindare 4,3 mm (4.000 styck), artikelnr 00356343-xx
– SMD bandförbindare 16 mm (1.000 styck), artikelnr 00356344-xx
– Raderpenna eller glasfiberpenna för avlägsnande av styrmärken
– Vattenfasta pennor för märkning av spår
– Dammsugare
5.1.2 Ställare
Ställare ska som regel ha genomgått grundkurs för SIPLACE och ansvarar för följande
arbetsuppgifter:
– Kontakter med operatörerna
– Föra maskinjournal
– Övervaka och utföra underhåll med angivna intervall
– Övervaka arbetsplatsen beträffande renhet och säkerhet
– Övervaka att föreskrifter för ESD-känsligt material följs
– Utföra kvalitetskontroll
– Följa upp felmeddelanden och rapportera vidare
– Kontrollera att fel har åtgärdats
– I god tid tillhandahålla allt erforderligt material för processen som t ex
– Kretskort
–Skarvmaterial
– Lödpasta
– Komponenter
– Matarenheter etc
