Skötselinstr uktion SIPLACE F5 HM 5 Uppgifter vid m askinen Programvers ion SR.408.xx Utgåva 03/2006 SE 5.3 Operatörskontroll runt maskinen 113 5.3 Operatörskontroll runt maskinen 5.3.1 Kontrollera S-tillmatningsmodul → …
5 Uppgifter vid maskinen Skötselinstruktion SIPLACE F5 HM
5.2 Byta skift Programversion SR.408.xxUtgåva 03/2006 SE
112
5.2 Byta skift
→ Skarva banden i god tid. Matarna behöver då inte fyllas på direkt efter ett skiftbyte. Detta mini-
merar stilleståndstider.
→ Ge vidare viktig information till nästkommande operatör vid skiftbyte. Detta innefattar t. ex. för-
ändringar i ytmonteringsprogram. Gå också igenom de steg som anges i listan i avsnitt 5.5
.
→ Kontrollera uppsättningen.
Kontrollera om matarenheterna är bestyckade med rätta komponenter, befinner sig på rätt ställ-
plats på komponentvagnen och att transportsteglängden är rätt inställd.
ANM
Se till att lämna linjen i samma skick som du vill att den ska vara när du själv går på, d v s:5
– Kassationsbehållarna ska vara tomma.
– Avfallsbehållarna ska vara tomma.
– Transportörområdena ska vara dammsugna.
Skötselinstruktion SIPLACE F5 HM 5 Uppgifter vid maskinen
Programversion SR.408.xx Utgåva 03/2006 SE 5.3 Operatörskontroll runt maskinen
113
5.3 Operatörskontroll runt maskinen
5.3.1 Kontrollera S-tillmatningsmodul
→ Kontrollera att bandet ligger riktigt i S-matarens fjädrar.
5

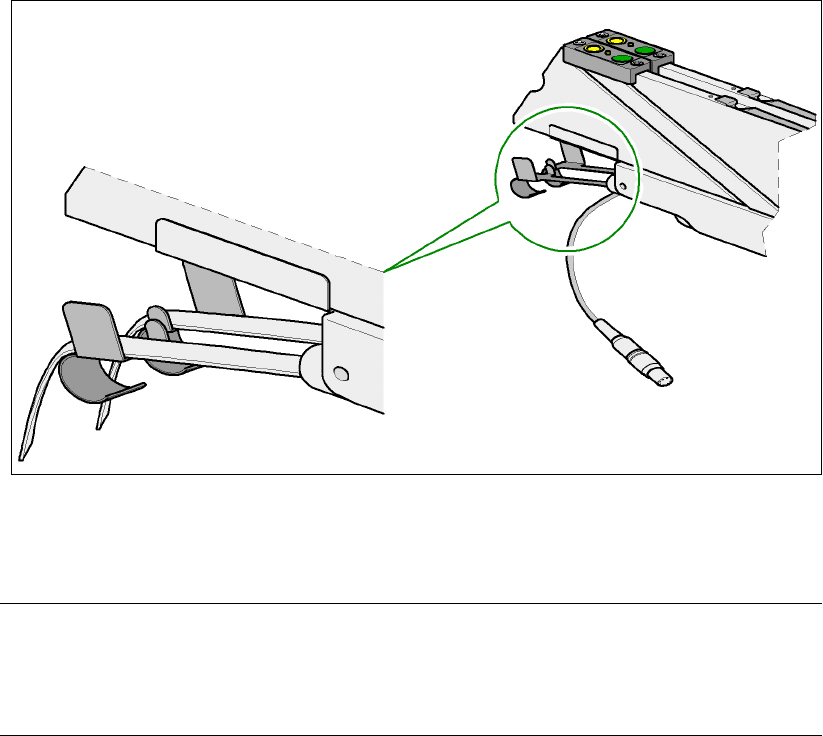

Bild 5.3 - 1Lägga in band i S-matarens fjädrar
→ Kontrollera om S-matarens foliebehållare är full.
Om den är full, dra ut folien och klipp av den med en sax.
ANM
Om folien inte klipps av utan rivs av finns det risk för problem med bandavdragningen.
3 x 8 mm - matarna är utrustade med integrerad kniv. Den befinner sig under luckorna vid
matarens slut i foliebehållare. 5
→ Kontrollera vid kombimatare (24/32 mm), om borttagningsfönstret på mataren är av rätt storlek
för komponenterna.
→ Kontrollera att bandstyrningarna vid kombimatarna (24/32 mm) är korrekt placerade.
5 Uppgifter vid maskinen Skötselinstruktion SIPLACE F5 HM
5.3 Operatörskontroll runt maskinen Programversion SR.408.xxUtgåva 03/2006 SE
114
5.3.2 Skarva banden i god tid
ANM: 5
Skarva banden i god tid så att inte matarenheterna körs tomma. Annars finns det risk för förlängda
stilleståndstider.
Skarva dock inte banden för tidigt. Rullen med det nya bandet kan bli överfull om du lindrar upp
änden på det gamla bandet. Bandet kan då glida av rullen och fastna. Detta kan leda till plock-
ningsfel och förlängd stilleståndstid.
5.3.3 Kontrollera kretskortsstöden
→ Kontrollera positionen av de magnetiska kretskortsstöden på lyftbordet:
– Se till att kretskortsstöden inte kolliderar med komponenterna på kretskortets undersida.
– Se till att kretskortsstöden inte kolliderar med vangerna till kretskorttransportören.
– Använd bara kretskortstöd, som är beskrivna i avsnitt 7.13
, sidan 218.
