5.3.4 Sätta in skiljeplåtar i komponentvagnens bandbehållare
→ Sätt in skiljeplåtarna enligt bild 5.3 - 2 och observera att minsta delning för bandbehållaren är
2 x. På detta sätt undviks ytmonteringsfel.
→ Kontrollera att skiljeplåtarna ligger i samma ihakningsläge i båda styrskenorna. Om inte kan
skiljeplåten knäckas eller böjas.
5

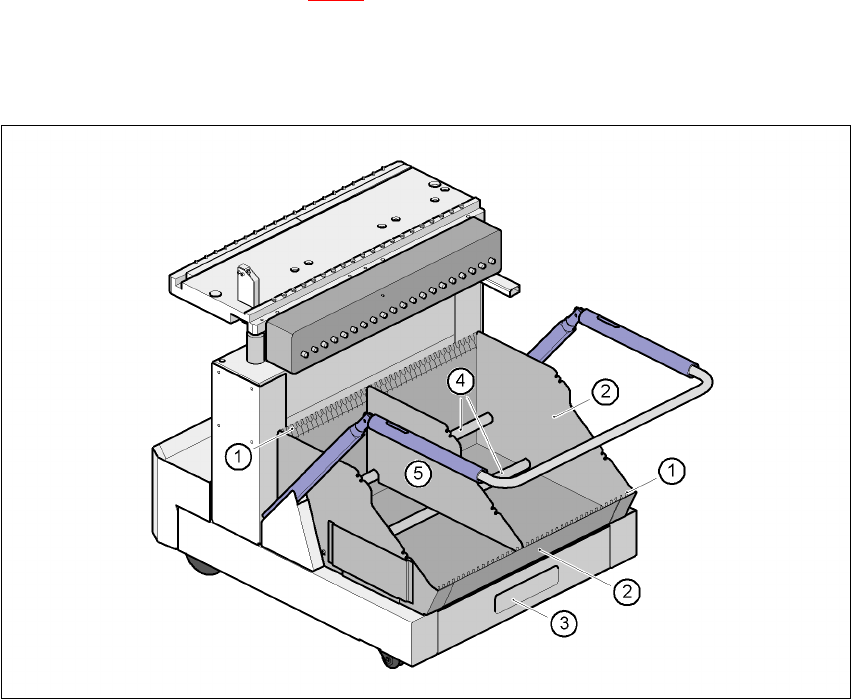

Bild 5.3 - 2 Sätta in skiljeplåtar i komponentvagnens bandbehållare
(1) Styrskena för skiljeplåtar
(2) Bandbehållare
(3) Bandavfallsbehållare
(4) Styrskena för skiljeplåtar
(5) Skiljeplåt
5 Uppgifter vid maskinen Skötselinstruktion SIPLACE F5 HM
5.3 Operatörskontroll runt maskinen Programversion SR.408.xxUtgåva 03/2006 SE
116
5.3.5 Använd insticksaxlar för stora bandrullar
→ Sätt in skiljeplåtar för stora bandrullar.
ANM 5
Vi rekommenderar att insticksaxlar används för bandrullar med diameter från 15" (381 mm) för att
matarenheterna ska fungera tillförlitligt.

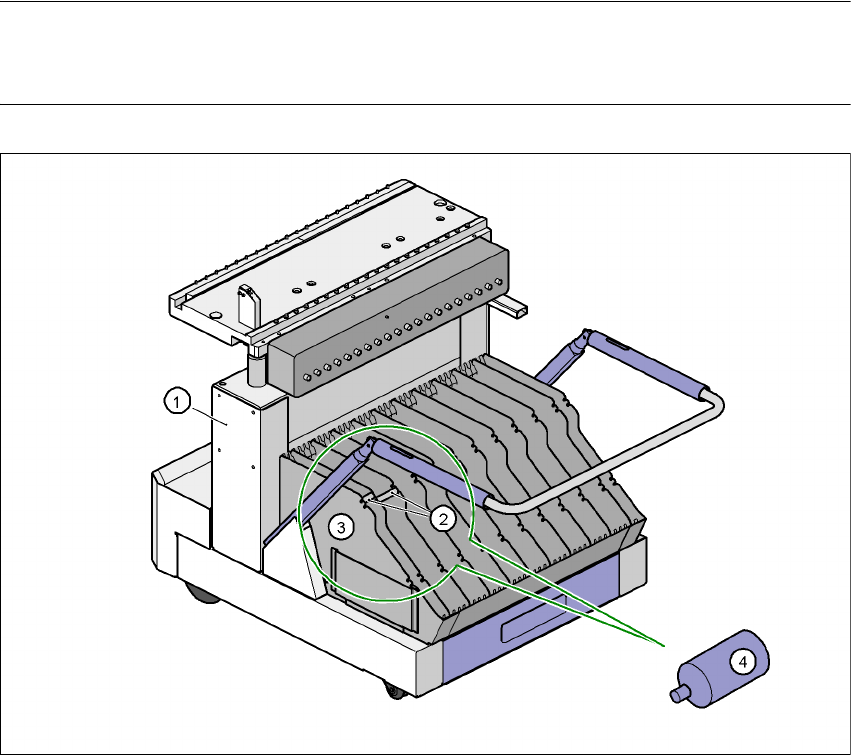

Bild 5.3 - 3 Använd insticksaxlar för stora rullar
(1) Komponentvagn
(2) Placering för insticksaxlar
(3) Skiljeplåt
(4) Insticksaxel (förstoring)
Skötselinstruktion SIPLACE F5 HM 5 Uppgifter vid maskinen
Programversion SR.408.xx Utgåva 03/2006 SE 5.4 Uppsättning av matarenheter
117
5.4 Uppsättning av matarenheter
5

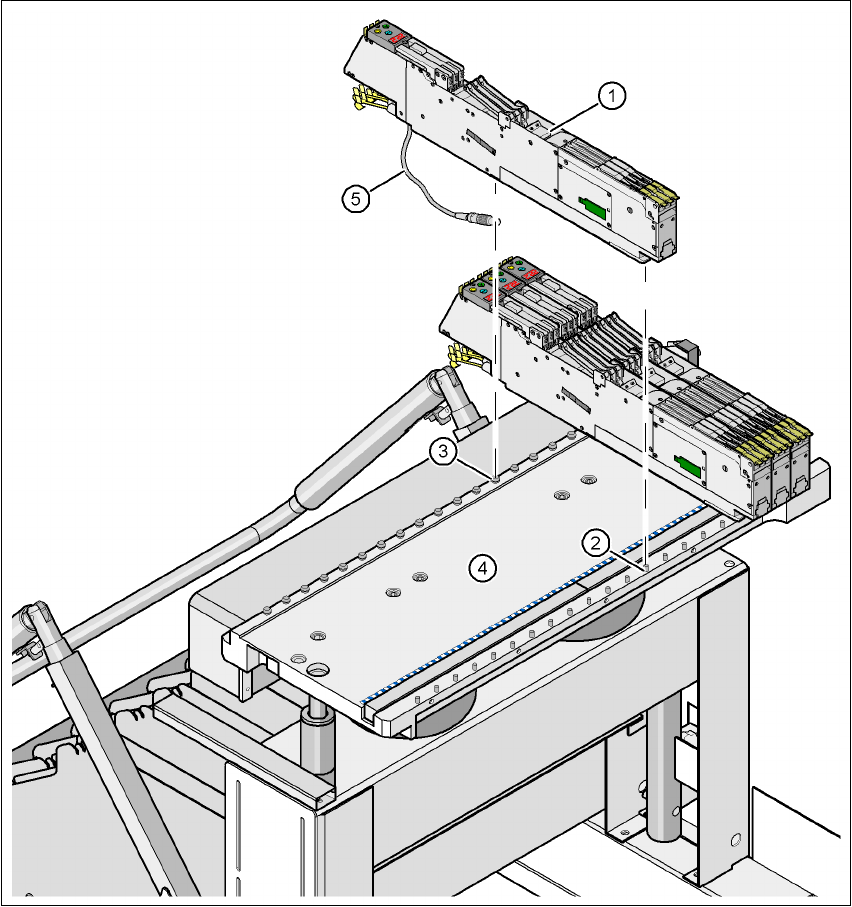

Bild 5.4 - 1 Komponentbord med 20 ställplatser för S-matarenheter
(1) S-matare
(2) Centrerstift
(3) Kalott
(4) Komponentbord
(5) S-matarens anslutningskabel
