6 Komponenthantering Sköts elin str ukti on SI PLAC E F5 HM 6.2 Tekniska dat a för S-m atarenheter Pr ogramversion SR.408.xx Utgåva 03/200 6 SE 136 6.2.2 Bandmat are 3 x 8 mm S Bild 6.2 - 2 Bandmatare 3 x 8 mm S Artikel …
Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering
Programversion SR.408.xx Utgåva 03/2006 SE 6.2 Tekniska data för S-matarenheter
135
6.2 Tekniska data för S-matarenheter
Följande sidor innehåller bilder på samtliga S-matarenheter samt tekniska data och uppgifter ma-
tarenheternas uppsättning i automaten.
6.2.1 Bandmatare 8 mm S II
6

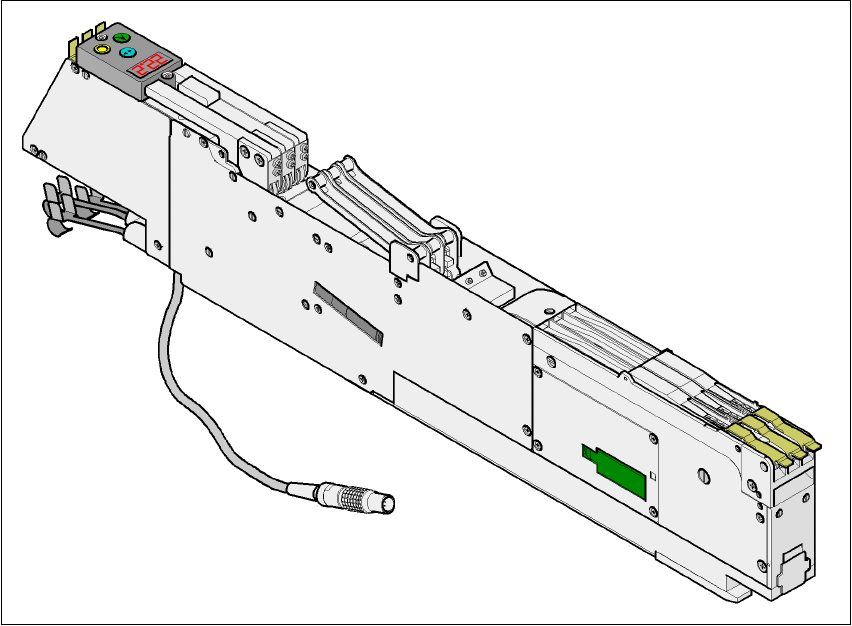

Bild 6.2 - 1 Bandmatare 8 mm S II
Artikelnr 00141096-xx 6
Bredd 30,6 mm 6
Spår per matare 2 6
Upptagna matare-ställplatser 1 6
Max antal matare 2 x 20 6
Komponentantal vid 7" rulle ca 4.000 st 6
Transportsteglängd 2mm / 4mm 6
6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.2 Tekniska data för S-matarenheter Programversion SR.408.xx Utgåva 03/2006 SE
136
6.2.2 Bandmatare 3 x 8 mm S
Bild 6.2 - 2 Bandmatare 3 x 8 mm S
Artikelnr 00141098-xx 6
Bredd 30,6 mm 6
Spår per matare 3 6
Upptagna matare-ställplatser 1 6
Max antal matare 2 x 20 6
Komponentantal vid 7" rulle ca 4.000 - 10.000 st 6
Transportsteglängd 2 mm / 4 mm / 8 mm 6
Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering
Programversion SR.408.xx Utgåva 03/2006 SE 6.2 Tekniska data för S-matarenheter
137
6.2.3 Bandmatare 3 x 8 mm S för 0201/0402-komponenter
6
Bild 6.2 - 3 Bandmatare 3 x 8 mm S för 0201/0402-komponenter
6
Artikelnr 00141099-xx 6
Bredd 30,6 mm 6
Komponentspektrum 0201, 0402 6
Spår per matare 3 6
Upptagna matare-ställplatser 1 6
Max antal matare 2 x 20 6
Komponentantal vid 7" rulle ca 10.000 st 6
Transportsteglängd 2mm / 4mm 6
