6 Komponenthantering Sköts elin str ukti on SI PLAC E F5 HM 6.2 Tekniska dat a för S-m atarenheter Pr ogramversion SR.408.xx Utgåva 03/200 6 SE 148 6.2.14 Bandmat are 88 mm S Bild 6.2 - 14 Ba ndmatare 88 mm S Artikel nr …
Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering
Programversion SR.408.xx Utgåva 03/2006 SE 6.2 Tekniska data för S-matarenheter
147
6.2.13 Bandmatare 72 mm S
Bild 6.2 - 13 Bandmatare 72 mm S
Artikelnr 00141097-xx 6
Bredd 82,6 mm 6
Spår per matare 1 6
Upptagna matare-ställplatser 3 6
Max antal matare 2 x 6 6
Komponentantal vid 7" rulle ca 2.000 st 6
Transportsteglängd från 4 till 80 mm in 4 mm - steg 6
6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.2 Tekniska data för S-matarenheter Programversion SR.408.xx Utgåva 03/2006 SE
148
6.2.14 Bandmatare 88 mm S

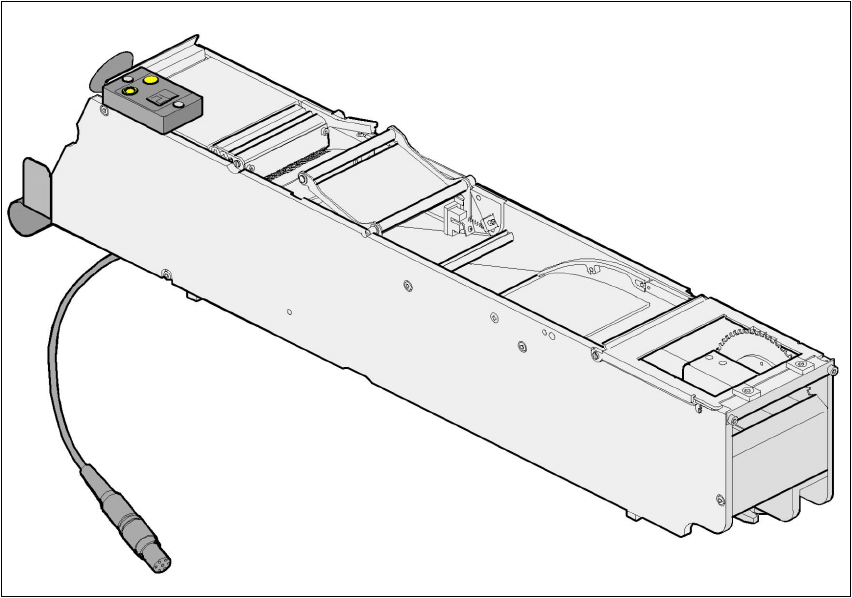

Bild 6.2 - 14 Bandmatare 88 mm S
Artikelnr 00141070-xx 6
Bredd 98,6 mm 6
Spår per matare 1 6
Upptagna matare-ställplatser 3,5 6
Max antal matare 2 x 5 6
Komponentantal vid 7" rulle ca 2.000 st 6
Transportsteglängd från 4 till 96 mm in 4 mm - steg 6
Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering
Programversion SR.408.xx Utgåva 03/2006 SE 6.2 Tekniska data för S-matarenheter
149
6.2.15 Längsgående vibrationsmatare, typ 3
Bild 6.2 - 15 Längsgående vibrationsmatare, typ 3
Artikelnr 00142031-xx 6
Bredd 28 mm 6
Spår per matare 1, 2 eller 3 6
Upptagna ställplatser 1 6
Max antal enheter 2 x 20 6
Komponentantal Per stångmagasin max. 150 st, 6
beroende på komponentlängd 6
Specifika data för stångmagasin 9,5 mm bredd / 3 st 6
15 mm bredd / 2 st 6
> 15 mm bredd / 1 st 6
30 mm bredd / 1 st 6
Skaktid Inställbar med SIPLACE Pro, inställbar från 400
upp till 1 000 msek. 6
