00194053-01_UM_F5HM_SR408_SE - 第149页
Skötselinstr uktion SIPLACE F5 HM 6 Komponenthantering Programvers ion SR.408.xx Utgåva 03/2006 S E 6.2 Tekniska data för S-ma tarenheter 149 6.2.15 Längsgående vibr ationsmat are, typ 3 Bild 6.2 - 15 Längsgående vibrati…
6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.2 Tekniska data för S-matarenheter Programversion SR.408.xx Utgåva 03/2006 SE
148
6.2.14 Bandmatare 88 mm S
Bild 6.2 - 14 Bandmatare 88 mm S
Artikelnr 00141070-xx 6
Bredd 98,6 mm 6
Spår per matare 1 6
Upptagna matare-ställplatser 3,5 6
Max antal matare 2 x 5 6
Komponentantal vid 7" rulle ca 2.000 st 6
Transportsteglängd från 4 till 96 mm in 4 mm - steg 6
Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering
Programversion SR.408.xx Utgåva 03/2006 SE 6.2 Tekniska data för S-matarenheter
149
6.2.15 Längsgående vibrationsmatare, typ 3

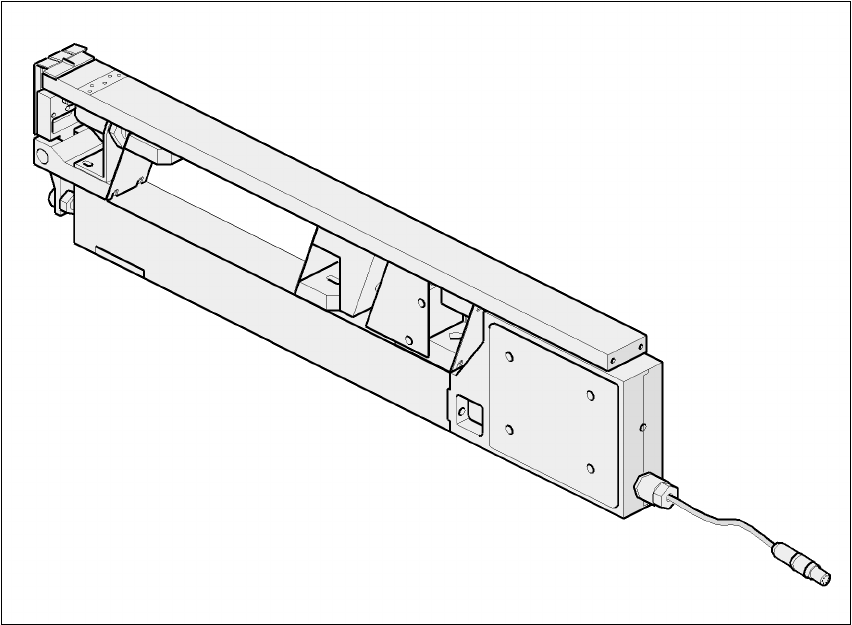

Bild 6.2 - 15 Längsgående vibrationsmatare, typ 3
Artikelnr 00142031-xx 6
Bredd 28 mm 6
Spår per matare 1, 2 eller 3 6
Upptagna ställplatser 1 6
Max antal enheter 2 x 20 6
Komponentantal Per stångmagasin max. 150 st, 6
beroende på komponentlängd 6
Specifika data för stångmagasin 9,5 mm bredd / 3 st 6
15 mm bredd / 2 st 6
> 15 mm bredd / 1 st 6
30 mm bredd / 1 st 6
Skaktid Inställbar med SIPLACE Pro, inställbar från 400
upp till 1 000 msek. 6
6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.2 Tekniska data för S-matarenheter Programversion SR.408.xx Utgåva 03/2006 SE
150
6.2.16 Bulkcase-matare
6
Bild 6.2 - 16 Bulkcase-matare
Artikelnr 00142318-xx 6
Bredd 29 mm 6
Spår per matare 2 6
Upptagna matare-ställplatser 1 6
Max antal matare 2 x 20 6
Komponentantal Upp till 50.000 st 6
Matarskenor 0402 / 0,35 mm höjd Artikelnr 00142319-xx 6
0402 / 0,5 mm höjd Artikelnr 00142320-xx 6
0603 / 0,45 mm höjd Artikelnr 00142321-xx 6
0603 / 0,80 mm höjd Artikelnr 00142322-xx 6
0805 / 0,45 mm höjd Artikelnr 00142323-xx 6
0805 / 0,60 mm höjd Artikelnr 00142324-xx 6
0805 / 0,85 mm höjd Artikelnr 00142325-xx 6
0805 / 1,25 mm höjd Artikelnr 00142326-xx 6
Micro-Melf / 1,05 ± 0,05 mm Artikelnr 00142327-xx 6
Mini-Melf / 1,40 ± 0,1 mm Artikelnr 00142328-xx 6
Cykeltid < 60 ms 6
