6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.2 Tekniska data för S-matarenheter Programversion SR.408.xx Utgåva 03/2006 SE
150
6.2.16 Bulkcase-matare
6

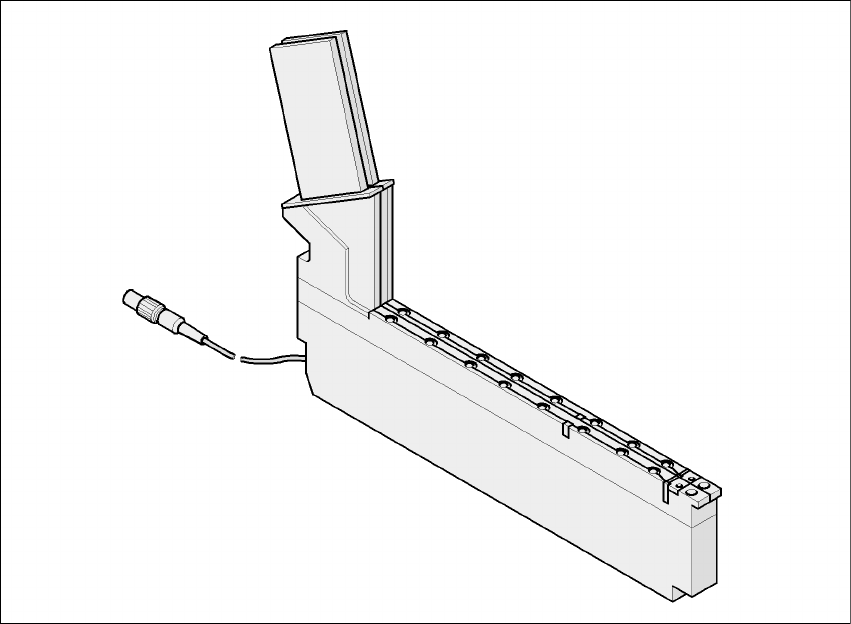

Bild 6.2 - 16 Bulkcase-matare
Artikelnr 00142318-xx 6
Bredd 29 mm 6
Spår per matare 2 6
Upptagna matare-ställplatser 1 6
Max antal matare 2 x 20 6
Komponentantal Upp till 50.000 st 6
Matarskenor 0402 / 0,35 mm höjd Artikelnr 00142319-xx 6
0402 / 0,5 mm höjd Artikelnr 00142320-xx 6
0603 / 0,45 mm höjd Artikelnr 00142321-xx 6
0603 / 0,80 mm höjd Artikelnr 00142322-xx 6
0805 / 0,45 mm höjd Artikelnr 00142323-xx 6
0805 / 0,60 mm höjd Artikelnr 00142324-xx 6
0805 / 0,85 mm höjd Artikelnr 00142325-xx 6
0805 / 1,25 mm höjd Artikelnr 00142326-xx 6
Micro-Melf / 1,05 ± 0,05 mm Artikelnr 00142327-xx 6
Mini-Melf / 1,40 ± 0,1 mm Artikelnr 00142328-xx 6
Cykeltid < 60 ms 6
Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering
Programversion SR.408.xx Utgåva 03/2006 SE 6.2 Tekniska data för S-matarenheter
151
6.2.17 Surftape-matare
6.2.17.1 Översikt
För ytmontering av Bare Die är Surftape-mataren nödvändig för komponentinmatningen. Dessa
matare finns i utföranden för 8-, 12- resp. 16 mm band.
6

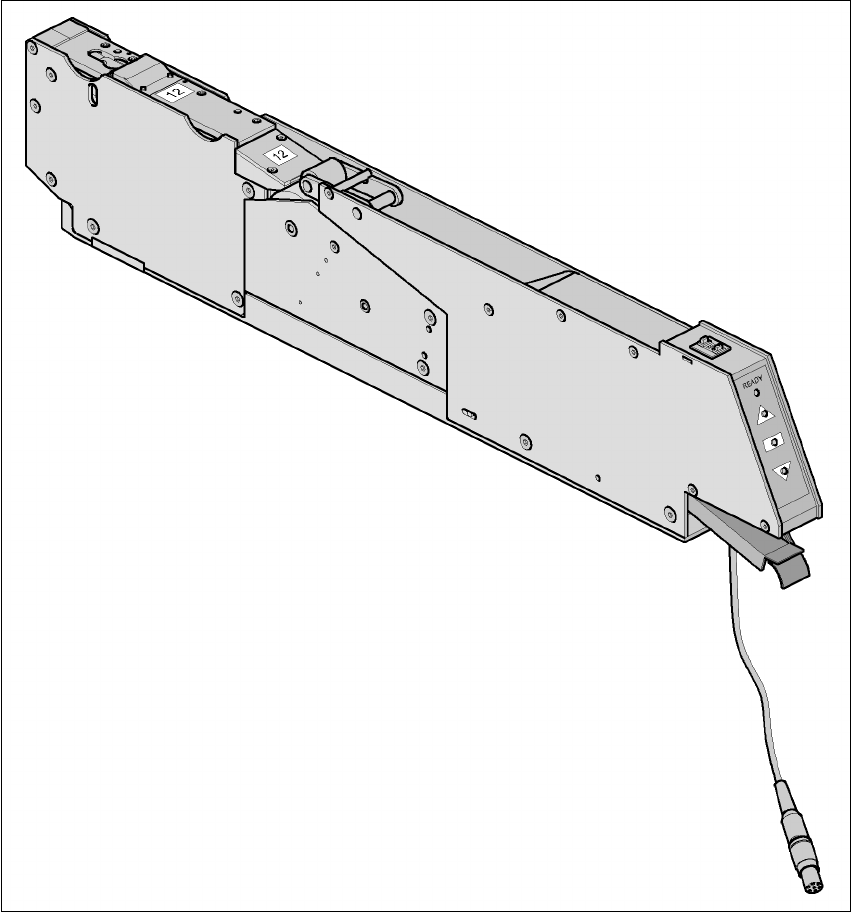

Bild 6.2 - 17 Surftape-matare
Surftape-mataren kan fås från Firma Hover-Davis (www. hoverdavis.com). Hanteringen av mata-
ren finns beskriven i bruksanvisningen för tillkopplingsmodulerna.
6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.2 Tekniska data för S-matarenheter Programversion SR.408.xx Utgåva 03/2006 SE
152
6.2.17.2 Tekniska data
6
6
6
6.2.17.3 Parameter för Surftape-matare
Parametrarna för Surftape-mataren kan ändras på SIPLACE Pro-datorn.
Bandbredder 8/12/16 mm
Rekommenderade band- och kompo-
nent-storlekar
8 mm: komponent 1 x 1 mm² - 2,3 x 2,3 mm²
12 mm: komponent 2,3 x 2,3 mm² - 5 x 5 mm²
16 mm: komponent 3,8 x 3,8 mm² - 9,5 x 9,5 mm²
Bandnoggrannhet för Bare Die på
Surftape
Bare Die-storlek till 2,3 x 2,3 mm²: +/- 100 µm, 6 σ
Bare Die-storlek över 2,3 x 2,3 mm²: +/- 200 µm, 6 σ
(räknat från fickans mittpunkt)
Nödvändigt avstånd mellan Bare Die-
kant till bandficka Min 0,4 mm
Utstötarnål Enkel- eller trippelnål, beroende på storlek för Die
Bandmaterial Metriskt
Bandnorm IEC 286-3, DIN-IEC-286, EIA 481 och JIS C 0806
Bandrullens diameter 7" till 15"
Matarens ställyta 1 ställplats på komponentbordet
