6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.2 Tekniska data för S-matarenheter Programversion SR.408.xx Utgåva 03/2006 SE
156
6.2.19.2 Tekniska data
Artikelnr 00117010-xx 6
Upptagna ställplatser 3 6
Komponentstorlek Max. 36 x 36 mm²
beroende av ytmonteringshuvudtyp 6
Inställbara skikttjocklekar 25, 35, 45, 55, 65, 75 µm 6
Tid för ändring av skikttjocklek Mindre än 1 min. 6
Tolerans för spalthöjden ± 5 mm 6
Varvtalet för tallriken kan ställas in med potentiometer från
0 - 10 sek.
Komponent Dip-tid kan programmeras från 0 - 2 sek
i steg om 0,1. 6
Flussmedel Högviskösa flussmedel, ledningsmedel 6
Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering
Programversion SR.408.xx Utgåva 03/2006 SE 6.3 Komponentvagn
157
6.3 Komponentvagn
6.3.1 Ingående komponenter
Komponentvagnen består i princip av stativ, komponentbord för anslutning till matare, kommuni-
kationsenhet, bandbehållare och avfallsbehållare. Till- och fråndockning av komponentvagnen
beskrivs i avsnitt 5.8
, från sida 124.
6

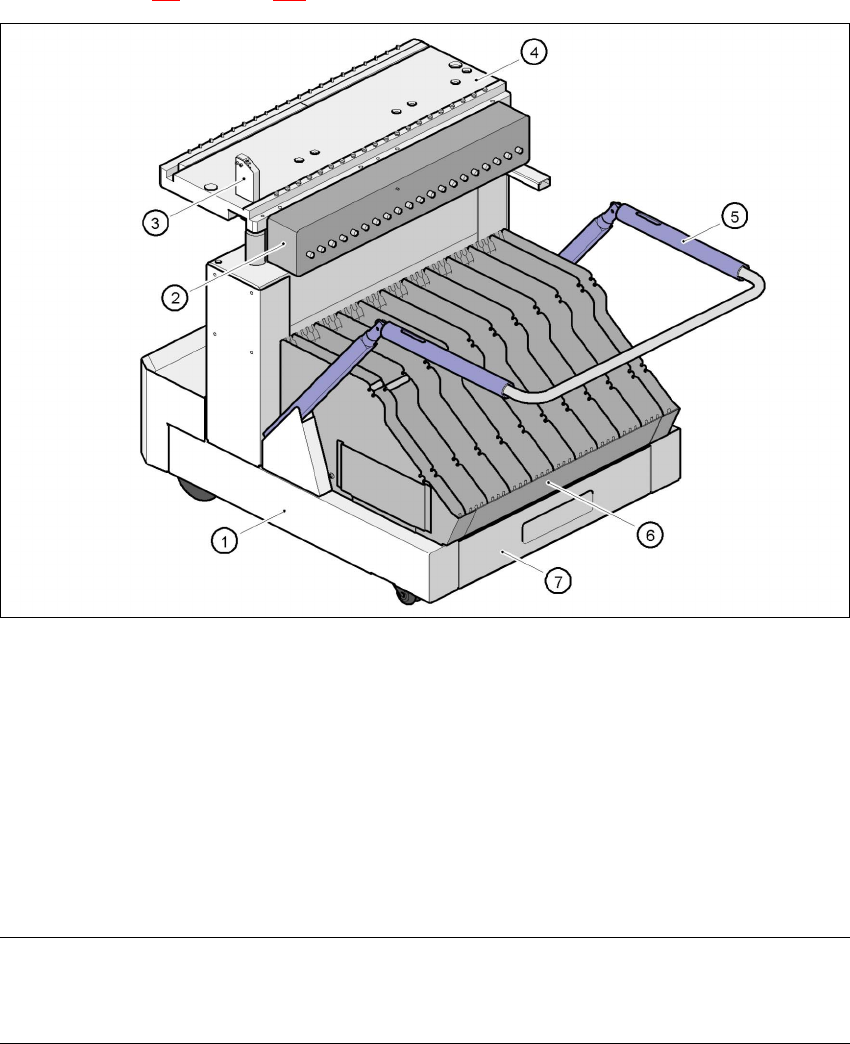

Bild 6.3 - 1 Komponentvagn
(1) Komponentvagn
(2) Kommunikationsenhet
(3) Knapp för upplyftning av komponent-bordet
(4) Komponentbord
(5) Låsbygel för nedsänkning av komponentbord
(6) Bandbehållare
(7) Bandavfallsbehållare
ANMÄRKNING FÖR DRIFTSSÄKERHET 6
Vid drift av automaten måste alla komponentvagnar vara tilldockade till automaten. Automat kopp-
lar annars om till NÖDSTOPP. Ytmonteringen avbryts. 6
6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.3 Komponentvagn Programversion SR.408.xx Utgåva 03/2006 SE
158
6.3.2 Bandbehållare
Rullar med diameter upp till 19" (483 mm) kan användas. Sätt in insticksaxlarna i skiljeplåtarna,
som beskrivs på bild 6.3 - 2
.
ANM 6
Vi rekommenderar att insticksaxlar används för bandrullar med diameter > 15" (381 mm) för att
matarenheterna ska fungera tillförlitligt. 6
6

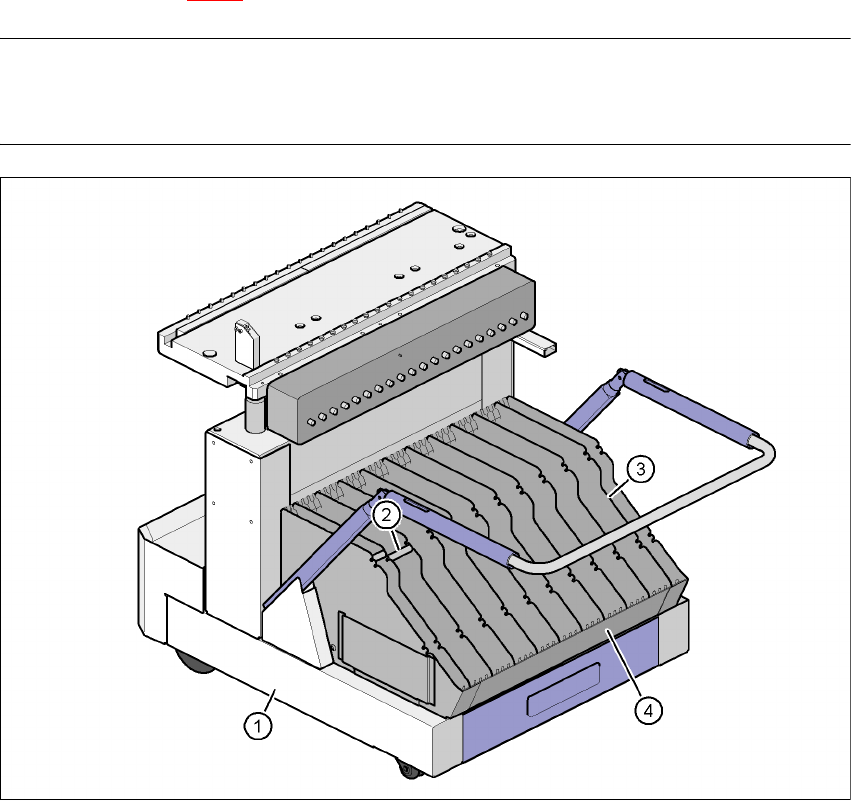

Bild 6.3 - 2 Komponentvagn med bandbehållare
(1) Komponentvagn
(2) Insticksaxel
(3) Skiljeplåt
(4) Bandbehållare
6.3.3 Tryckluftsmatning för Bulkcase-matare
Bulkcase-mataren kräver tryckluftsdrift. Tryckluftsmatning för Bulkcase-matare erbjuds därför
som tillval.
