6.5 Våffelpackväxlare

6.5.1 Översikt

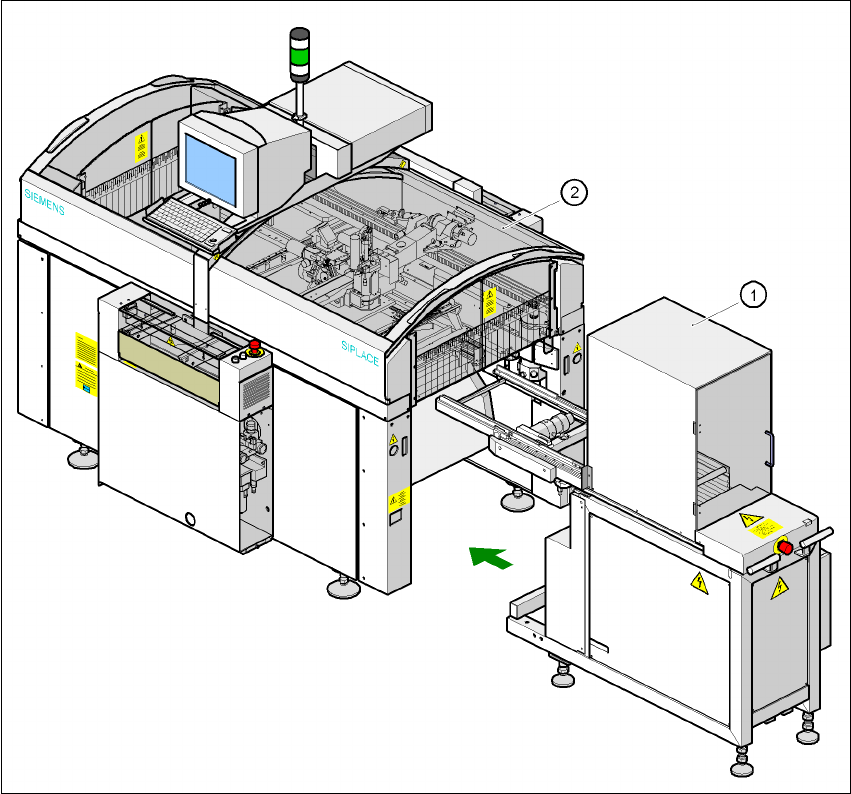

Bild 6.5 - 1 Våffelpackväxlare SIPLACE F5 HM

(1) Våffelpackväxlare på ställplats 1

(2) SIPLACE F5 HM

6 Komponenthantering Skötselinstruktion SIPLACE F5 HM

6.5 Våffelpackväxlare Programversion SR.408.xx Utgåva 03/2006 SE

164

6.5.2 Allmänt

Utrymmesbehovet i ytmagasinen är dock relativt stort i förhållande till komponenttätheten. På

grund av att så få komponenter ryms i waffle-packs måste dessa växlas ofta. Vid manuell växling

måste ytmonteringsprocessen avbrytas.

Om en våffelpackväxlare används erhålls ingen onödig tidsspillan vid lagring och automatisk

växling av waffle-packs. Genom en valfri programmerbar åtkomst av upp till 28 våffelpack ökar

tillgången till färdigställda komponenter väsentligt.

ANM 6

Våffelpacksväxlaren behöver inte komponentbordets hela bredd. På bordets högra sida blir det

10 ställplatser kvar, som t.ex. kan användas för tio 8 mm matarenheter. 6

Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering

Programversion SR.408.xx Utgåva 03/2006 SE 6.5 Våffelpackväxlare

165

6.5.3 Princip för våffelpackväxlaren

Våffelpackväxlaren medger lagring och helautomatisk växling av upp till 28 waffle-packs. Våffel-

packhållarna (plan) för ytmagasinen är stigande, underifrån och uppåt och numrerade (1 - 28).

Magasinlagret kör i vertikal riktning, tills valt plan ligger inom körområdet för den horisontella

axeln. Den horisontella axeln griper våffelpackhållaren från planet och transporterar magasinhål-

laren till greppområdet för ytmonteringshuvudet.

Bild 6.5 - 2

visar principen för våffelpackväxlaren.

Bild 6.5 - 2 Princip för våffelpackväxlaren

(1) Magasinlager

(2) Hiss

(3) Magasin

(4) Horisontell axel
