6.5.3 Princip för våffelpackväxlaren
Våffelpackväxlaren medger lagring och helautomatisk växling av upp till 28 waffle-packs. Våffel-
packhållarna (plan) för ytmagasinen är stigande, underifrån och uppåt och numrerade (1 - 28).
Magasinlagret kör i vertikal riktning, tills valt plan ligger inom körområdet för den horisontella
axeln. Den horisontella axeln griper våffelpackhållaren från planet och transporterar magasinhål-
laren till greppområdet för ytmonteringshuvudet.

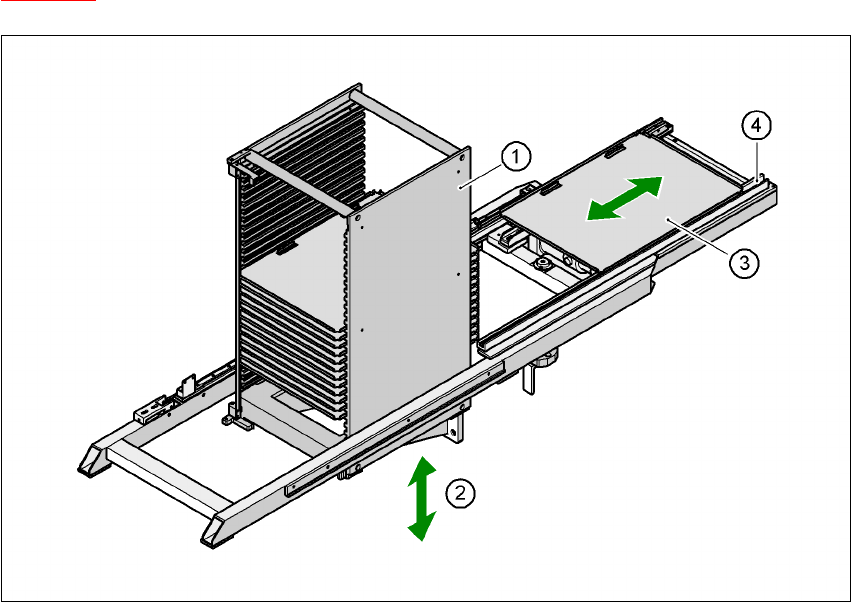

Bild 6.5 - 2
visar principen för våffelpackväxlaren.
6
Bild 6.5 - 2 Princip för våffelpackväxlaren
6
(1) Magasinlager
(2) Hiss
(3) Magasin
(4) Horisontell axel
6 Komponenthantering Skötselinstruktion SIPLACE F5 HM
6.5 Våffelpackväxlare Programversion SR.408.xx Utgåva 03/2006 SE
166
6.5.3.1 Funktionsförlopp
I rustningen är våffelpack-magasin med tillhörande komponenter definierat. Efter rustningens
konvertering utför våffelpack-magasinet en referenskörning.
6

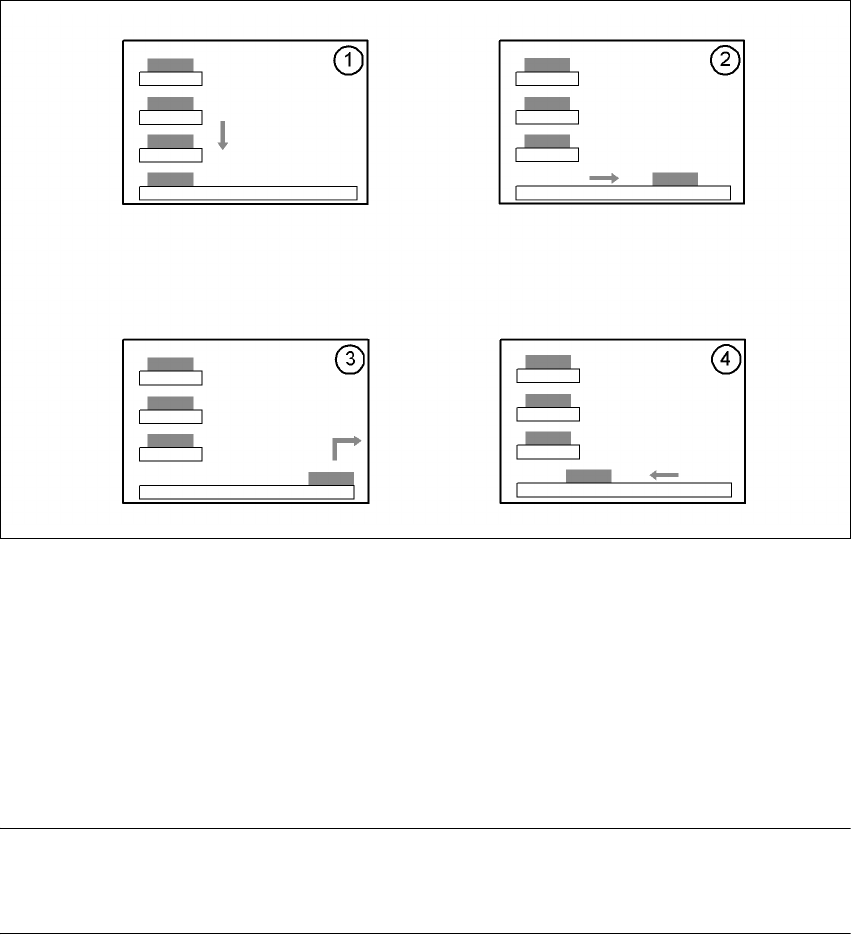

Bild 6.5 - 3 Funktionsförlopp
6
(1) Våffelpack-magasinets hiss positionerar den valda magasinhållaren i höjd med den horison-
tala matningsaxeln.
(2) Magasinhållaren transporteras in i ytmonteringshuvudets hämtningsområde.
(3) Komponenterna tas emot.
(4) Magasinhållaren kör tillbaka in i magasinslagret.
6
ANM 6
Avbryts ytmonteringsförloppet och våffelpackväxlaren frånkopplad, förblir rustningen och den ak-
tuella nivå lagrade. 6
Läget för våffelpack-magasinhållaren i waffle-pack-hållaren och ytmonteringsinnehållet i våffel-
pack-magasinhållaren matas in i rustningen.
Våffelpack-växlaren definieras som ställplats 1.
Skötselinstruktion SIPLACE F5 HM 6 Komponenthantering
Programversion SR.408.xx Utgåva 03/2006 SE 6.5 Våffelpackväxlare
167
6.5.4 Lägga in magasinhållaren
Magasinhållarna kontrolleras om de lagts in rätt.
6

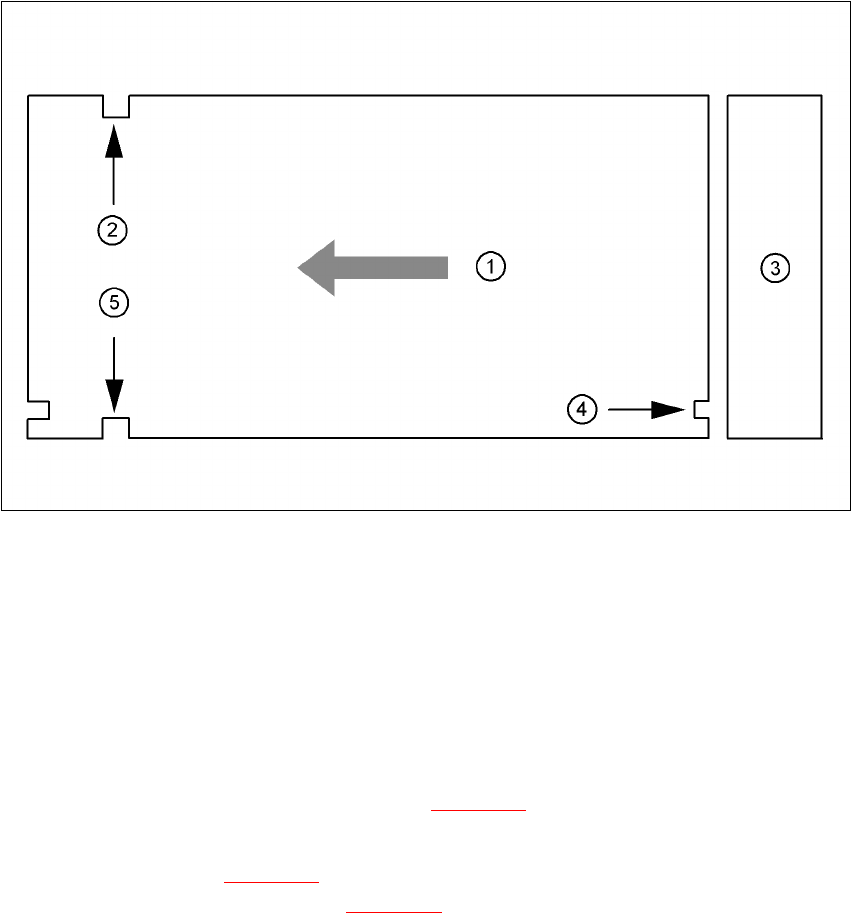

Bild 6.5 - 4 Magasinhållarnas position - vy uppifrån
6
(1) Transportriktning
(2) Medbringarnot
(3) Magasinlager
(4) Kontrollnot
(5) Medbringarnot
6
Se till att medbringarspåren (pos 2 och 5 på bild Bild 6.5 - 4) till magasinhållarna pekar framåt i
transportriktningen
Kontrollspåren (pos 4 på Bild 6.5 - 4
) till de enskilda magasinhållarna måste ligga över varandra
och peka mot magasinlagret (pos 3 på Bild 6.5 - 4
).
