7 Optioner
7.1 Munstycksväxlare för 12-segments-
Collect&Place-huvudet
7.1.1 Översikt
Till vänster om kretskortstransportören kan en munstycksväxlare för 12-segments-
Collect&Place-huvudet installeras utan att någon ställplats går förlorad. Den möjliggör en snabb
växling av munstyckskonfigurationen och därför en anpassning av Collect&Place-huvudet till de
krav, som ytmonteringsprocessen ställer.
Munstycksväxlaren består av minst ett eller maximalt sju magasin med vardera tolv munstyck-
surtag (se bild 7.1 - 1
). Magasinen sitter på en gemensam hållare. Varje magasin centreras med
två cylindriska stift och fixeras med en skruv.
7.1.2 Tekniska data - munstycksväxlare för 12-segments-Collect&Place-huvudet
Munstycksväxlare för 12-segments-Collect&Place-huvudet
Mått (längd x bredd x höjd) 560 x 60 x 46 mm³
Antal munstycksurtag min 12 / max 84
Munstyckstyper 9xx
Tid för öppning och stängning av
låsplåt
< 200 ms
Kassationsbehållaren rymmer ca 50 munstycken
Tryckluft Tryckluftsmatning 5,2 bar
7 Optioner Skötselinstruktion SIPLACE F5 HM
7.1 Munstycksväxlare för 12-segments-Collect&Place-huvudet Programversion SR.408.xx Utgåva 03/2006 SE
174

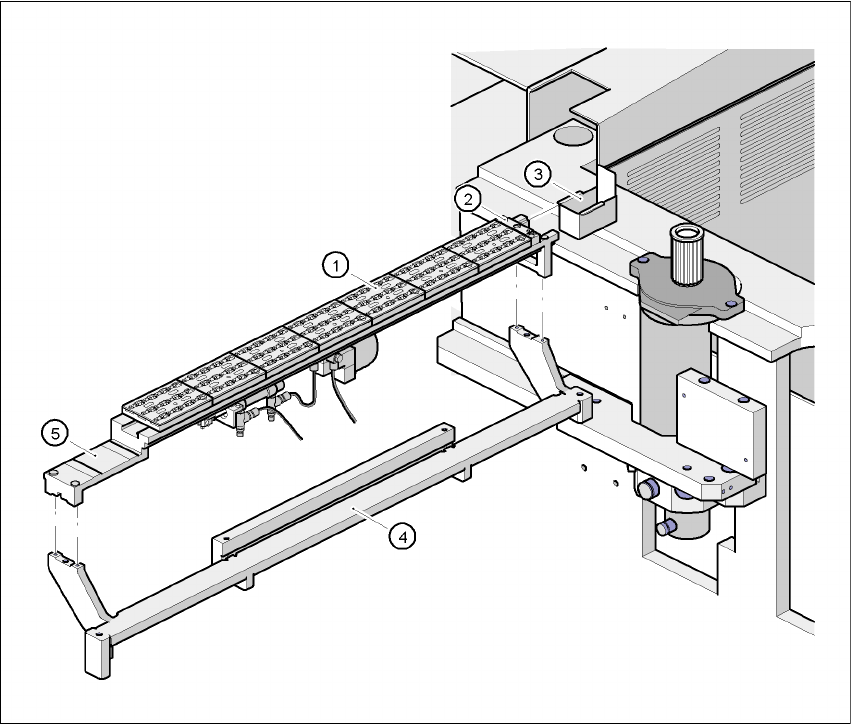

Bild 7.1 - 1 Översikt munstycksväxlare - 12-segments-Collect&Place-huvud
7.1.3 Funktion
Munstyckena sitter i munstycksurtag och fixeras av en flyttbar låsplåt. Låsplåten kan flyttas 6 mm
med hjälp av en tryckluftscylinder. Beroende på plåtens läge är alla munstycken antingen fixe-
rade eller lossade. När munstycksväxling inte sker är låsplåten alltid i "stängt" läge.
(1) Magasin
(2) Kassationsanordning för munstycken
(3) Uppsamlingsbehållare för kasserade munstycken
(4) Munstycksväxlare, grundkropp
(5) Munstycksväxlare, fästbalk
Skötselinstruktion SIPLACE F5 HM 7 Optioner
Programversion SR.408.xx Utgåva 03/2006 SE 7.1 Munstycksväxlare för 12-segments-Collect&Place-huvudet
175
De enskilda magasinen i munstycksväxlaren är försedda med ett lägesmärke för lägesavkän-
ning. Magasinens ställplatser på munstycksväxlaren är märkta med siffrorna 1 t o m 7. Munstyck-
surtaget i magasinen är numrerade från 1 t o m 12 (se bild 7.1 - 3
).
ANM 7
Specialmagasin kan tillverkas av Siemens A&D på begäran. Dessa förses med särskild märk-
ning. 7
Plockning av ett munstycke
– Collect&Place-huvudets Z-axel sänks ned.
– Låsplåten (pos 3, bild 7.1 - 2
) öppnas och frigör munstyckena.
– Munstycket tas upp av Collect&Place-huvudets pinoler.
– Z-axeln lyfts upp.
Avläggning av ett munstycke
– Låsplåten (pos 3, bild 7.1 - 2) öppnas och frigör munstyckena.
– Collect&Place-huvudets Z-axel sänks ned och lägger av munstycket.
– Låsplåten stängs.
– Collect&Place-huvudets Z-axel lyfts upp.
Kasta bort defekta munstycken
– Vid kassationsanordningen (pos 2, bild 7.1 - 1)sänks Collect&Place-huvudets Z-axel ned
14 mm och lägger munstycket i kassationsanordningens hål.
– Z-axeln lyfts igen och munstycket dras av från pinolen med hjälp av fjädertrådar.
– Munstycket faller ned i uppsamlingsbehållaren i tombandsstyrningen (pos 3, bild 7.1 - 1
).
