7 Optioner Skö tsel inst ruk tion SI PLA CE F5 HM 7.1 Munstyck sväxlare för 12-segments-Collect&Pla ce-huvudet Programvers ion SR.408.xx Utgåva 03/200 6 SE 176 Bild 7.1 - 2 Magasin oc h munstyck surtag (1) Läg esmärk…
Skötselinstruktion SIPLACE F5 HM 7 Optioner
Programversion SR.408.xx Utgåva 03/2006 SE 7.1 Munstycksväxlare för 12-segments-Collect&Place-huvudet
175
De enskilda magasinen i munstycksväxlaren är försedda med ett lägesmärke för lägesavkän-
ning. Magasinens ställplatser på munstycksväxlaren är märkta med siffrorna 1 t o m 7. Munstyck-
surtaget i magasinen är numrerade från 1 t o m 12 (se bild 7.1 - 3
).
ANM 7
Specialmagasin kan tillverkas av Siemens A&D på begäran. Dessa förses med särskild märk-
ning. 7
Plockning av ett munstycke
– Collect&Place-huvudets Z-axel sänks ned.
– Låsplåten (pos 3, bild 7.1 - 2
) öppnas och frigör munstyckena.
– Munstycket tas upp av Collect&Place-huvudets pinoler.
– Z-axeln lyfts upp.
Avläggning av ett munstycke
– Låsplåten (pos 3, bild 7.1 - 2) öppnas och frigör munstyckena.
– Collect&Place-huvudets Z-axel sänks ned och lägger av munstycket.
– Låsplåten stängs.
– Collect&Place-huvudets Z-axel lyfts upp.
Kasta bort defekta munstycken
– Vid kassationsanordningen (pos 2, bild 7.1 - 1)sänks Collect&Place-huvudets Z-axel ned
14 mm och lägger munstycket i kassationsanordningens hål.
– Z-axeln lyfts igen och munstycket dras av från pinolen med hjälp av fjädertrådar.
– Munstycket faller ned i uppsamlingsbehållaren i tombandsstyrningen (pos 3, bild 7.1 - 1
).
7 Optioner Skötselinstruktion SIPLACE F5 HM
7.1 Munstycksväxlare för 12-segments-Collect&Place-huvudet Programversion SR.408.xx Utgåva 03/2006 SE
176

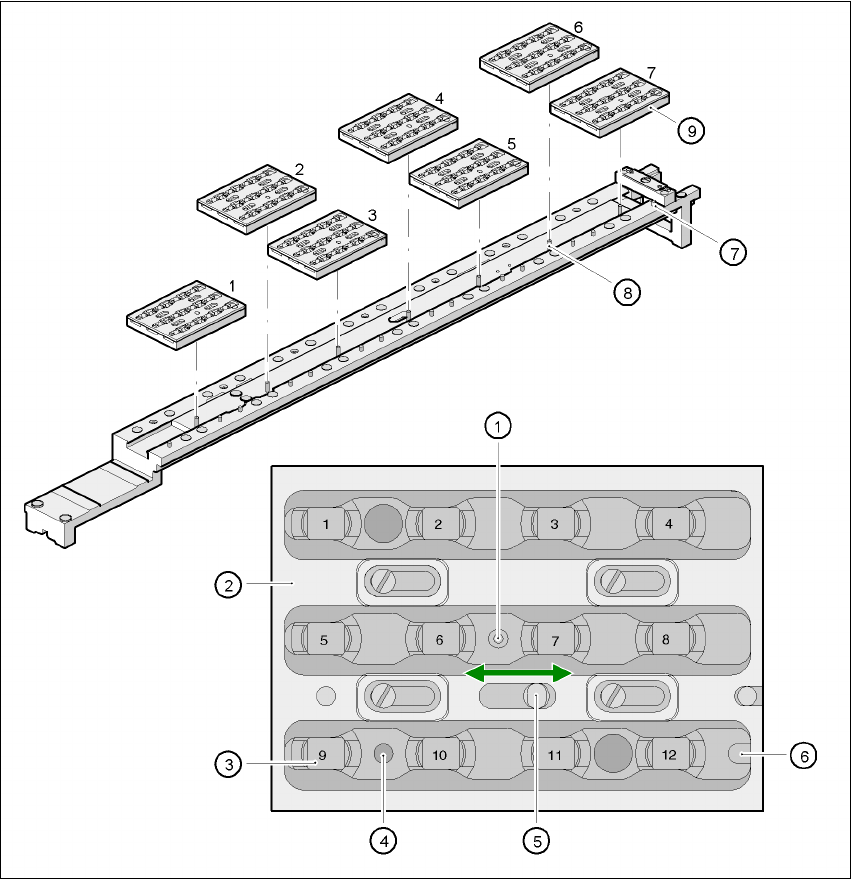

Bild 7.1 - 2 Magasin och munstycksurtag
(1) Lägesmärke
(2) Låsplåt
(3) Munstycksurtag
(4) Hål för cylindrisk pinne (7) för centrering av magasin
(5) Hål för cylindrisk pinne för skjutmekanism
(6) Långsmalt hål för cylindriskt stift (7) för centrering av magasinen
(7) Cylindrisk pinne för centrering av magasin
(8) Cylindriska pinnar för öppning och stängning av låsplåt
(9) Magasin
Skötselinstruktion SIPLACE F5 HM 7 Optioner
Programversion SR.408.xx Utgåva 03/2006 SE 7.1 Munstycksväxlare för 12-segments-Collect&Place-huvudet
177
7.1.4 Anvisningar för användning
→ Om magasinet laddas för första gången med en viss munstyckstyp ska magasinet märkas
med en dekal.
ANM 7
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin. 7
→ Öppna låsplåten och sätt in munstyckena i munstycksurtagen.
→ Stäng låsplåten så att munstyckena inte kan falla ut från magasinen.
AKTAS 7
Påfyllning i magasin får endast ske när alla munstycken, som befinner sig i Collect&Place-
huvudet, lagts tillbaka i sina magasin. 7
→ Programmeringen av munstycksväxlare beskrivs i skötselinstruktion SIPLACE Pro.
ANM 7
→ Se till så att inte komponenter faller ned på magasinen. Det kan leda till att låsplåten fastnar.
→ Se till att inga komponenter faller ned på lediga ställplatser för matarenheter. Komponenterna
fastnar på magnetskenan. Om matarenheterna inte är korrekt ditsatta på komponentbordet
kan det orsaka driftstopp. Därför ska magasin och lediga ställplatser rengöras med jämna
mellanrum.
