De enskilda magasinen i munstycksväxlaren är försedda med ett lägesmärke för lägesavkän-
ning. Magasinens ställplatser på munstycksväxlaren är märkta med siffrorna 1 t o m 5. Munstyck-
surtaget i magasinen är numrerade från 1 t o m 6 (se bild 7.2 - 2
).
ANM 7
Specialmagasin kan tillverkas av Siemens A&D på begäran. Dessa förses med särskild märk-
ning. 7
Plockning av ett munstycke
– Collect&Place-huvudets Z-axel sänks ned.
– Låsplåten (pos 2, bild 7.2 - 2
) öppnas och frigör munstyckena.
– Munstycket tas upp av Collect&Place-huvudets pinoler.
– Z-axeln lyfts upp.
Avläggning av ett munstycke
– Låsplåten (pos 2, bild 7.2 - 2) öppnas och frigör munstyckena.
– Collect&Place-huvudets Z-axel sänks ned och lägger av munstycket.
– Låsplåten stängs.
– Collect&Place-huvudets Z-axel lyfts upp.
Kasta bort defekta munstycken
– Vid kassationsanordningen (pos 4 och 5, bild 7.2 - 1)sänks Collect&Place-huvudets Z-axel ned
14 mm och lägger munstycket i kassationsanordningens hål.
– Z-axeln lyfts igen och munstycket dras av från pinolen med hjälp av fjädertrådar.
– Munstycket faller ned i uppsamlingsbehållaren i tombandsstyrningen (pos 6, bild 7.2 - 1
).
Skötselinstruktion SIPLACE F5 HM 7 Optioner
Programversion SR.408.xx Utgåva 03/2006 SE 7.2 Munstycksväxlare för 6-segments-Collect&Place-huvudet
183
7.2.4 Anvisningar för användning
→ Om magasinet laddas för första gången med en viss munstyckstyp ska magasinet märkas
med en dekal.
ANM 7
Fyll på magasinen utanför maskinen och byt endast ut kompletta magasin. 7
→ Öppna låsplåten och sätt in munstyckena i munstycksurtagen.
→ Stäng låsplåten så att munstyckena inte kan falla ut från magasinen.
AKTAS 7
Påfyllning i magasin får endast ske när alla munstycken, som befinner sig i Collect&Place-
huvudet, lagts tillbaka i sina magasin. 7
→ Programmeringen av munstycksväxlare beskrivs i skötselinstruktion SIPLACE Pro.
ANM 7
→ Se till så att inte komponenter faller ned på magasinen. Det kan leda till att låsplåten fastnar.
→ Se till att inga komponenter faller ned på lediga ställplatser för matarenheter. Komponenterna
fastnar på magnetskenan. Om matarenheterna inte är korrekt ditsatta på komponentbordet
kan det orsaka driftstopp. Därför ska magasin och lediga ställplatser rengöras med jämna
mellanrum.
7 Optioner Skötselinstruktion SIPLACE F5 HM
7.2 Munstycksväxlare för 6-segments-Collect&Place-huvudet Programversion SR.408.xx Utgåva 03/2006 SE
184
7.2.5 Tömma kassationsbehållare
Kassationsbehållarens kapacitet är ca. 50 munstycken ur munstycksfamiljen 9xx och ca. 5 mun-
stycken ur munstycksfamiljen 8xx.För att undvika störningar i ytmonteringsprocessen skall kas-
sationsbehållaren tömmas regelbundet.

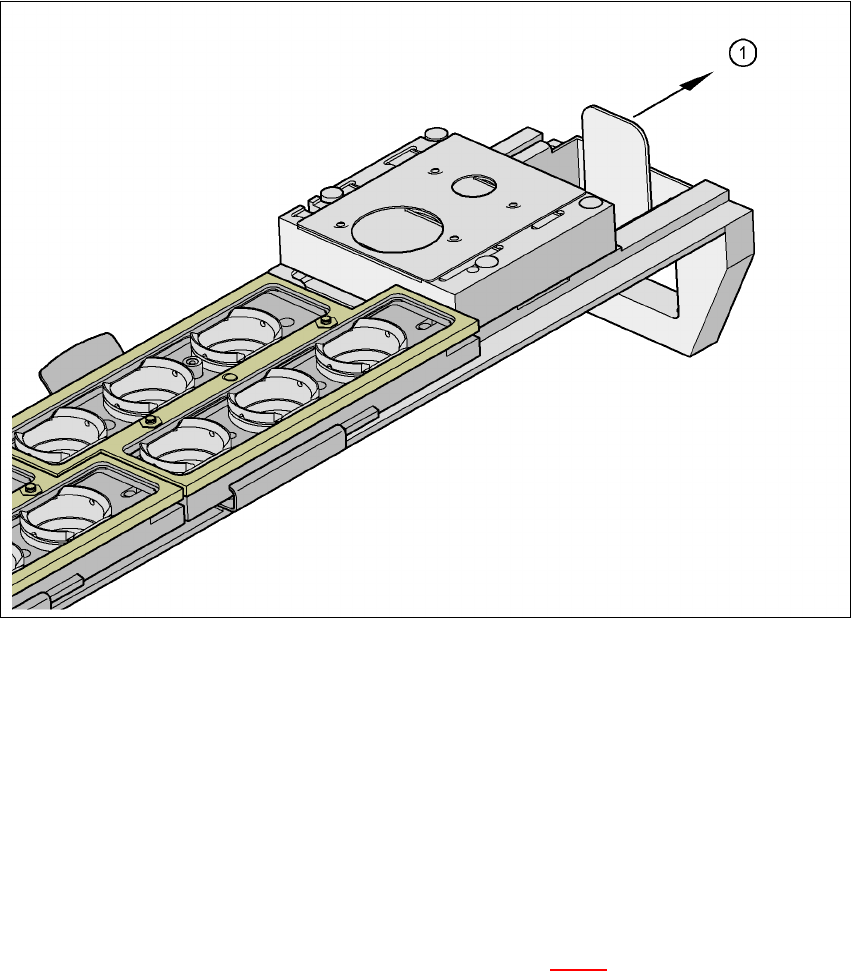

Bild 7.2 - 3 Tömma kassationsbehållare
(1) Ta bort kassationsbehållare
→ Drag kassationsbehållaren ut ur hållaren i pilens riktning och lyft ut kassationsbehållaren ur
fästbalken.
→ För att sätta in kassationsbehållaren igen skjuts den in i hållaren igen.
7.2.6 Byta magasin
→ För att ta bort magasinet, trycks fjäderhaken (pos 1 på bild 7.2 - 4) åt sidan och magasinet
lyfts ur hållaren.
