7.2.5 Tömma kassationsbehållare

Kassationsbehållarens kapacitet är ca. 50 munstycken ur munstycksfamiljen 9xx och ca. 5 mun-

stycken ur munstycksfamiljen 8xx.För att undvika störningar i ytmonteringsprocessen skall kas-

sationsbehållaren tömmas regelbundet.

Bild 7.2 - 3 Tömma kassationsbehållare

(1) Ta bort kassationsbehållare

→ Drag kassationsbehållaren ut ur hållaren i pilens riktning och lyft ut kassationsbehållaren ur

fästbalken.

→ För att sätta in kassationsbehållaren igen skjuts den in i hållaren igen.

7.2.6 Byta magasin

→ För att ta bort magasinet, trycks fjäderhaken (pos 1 på bild 7.2 - 4) åt sidan och magasinet

lyfts ur hållaren.

Skötselinstruktion SIPLACE F5 HM 7 Optioner

Programversion SR.408.xx Utgåva 03/2006 SE 7.2 Munstycksväxlare för 6-segments-Collect&Place-huvudet

185

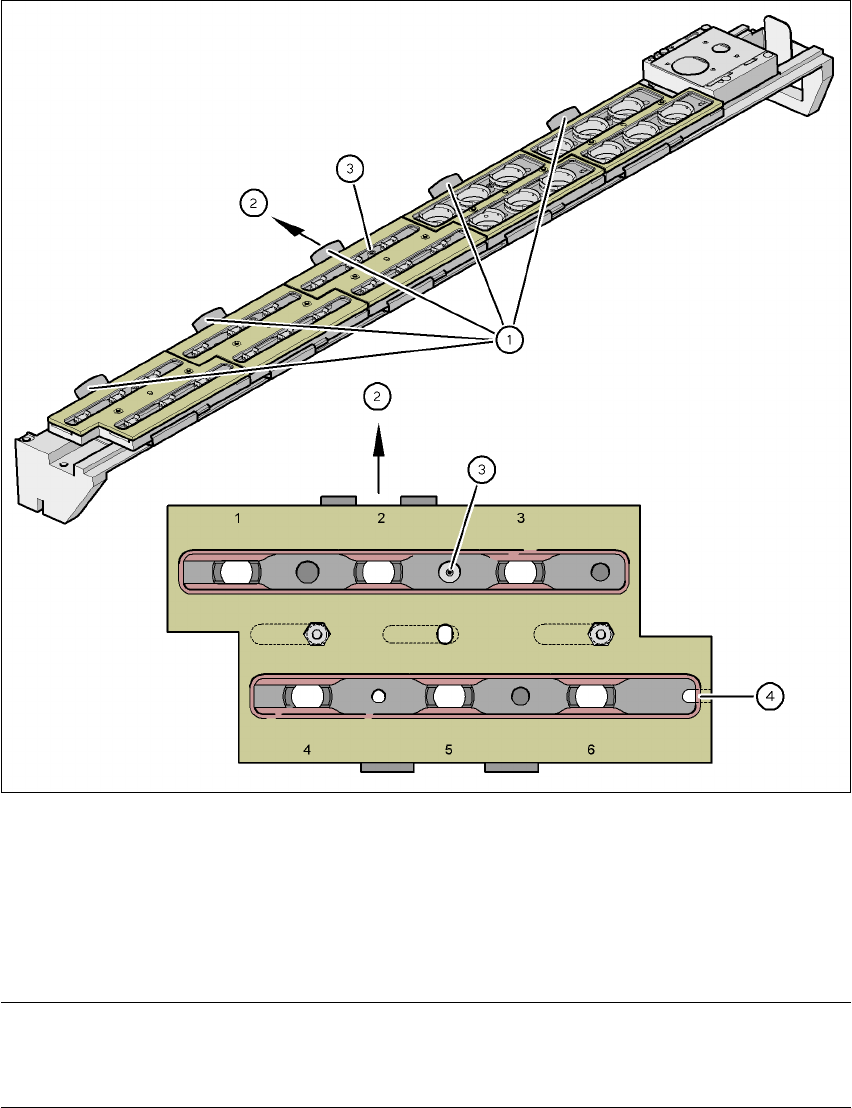

Bild 7.2 - 4 Byta magasin

(1) Fjäderhake

(2) Trycka fjäderhaken åt sidan

(3) Lägesmärke

(4) Spår för att haka i

ANMÄRKNING

Magasinet skall sättas in så att sidan med lägesmärket är riktat mot fjäderhaken. På magasinets

motstående sida finns ett spår för att haka i. 7

→ För att sätta in magasinet sätts sidan med spåret på fästbalken.

→ Tryck fjäderhaken åt sidan och klicka på hela magasinet på fästbalken. Släpp fjäderhaken.

Fjäderhaken måste gå i ingrepp.

7 Optioner Skötselinstruktion SIPLACE F5 HM

7.3 Komponentstreckkod Programversion SR.408.xx Utgåva 03/2006 SE

186

7.3 Komponentstreckkod

7.3.1 Allmänt

Med hjälp av en streckkodsläsare i ytmonteringsautomaten kan kontroll av spårbeläggningen

och avläsning av komponentdata från komponentrullar ske.

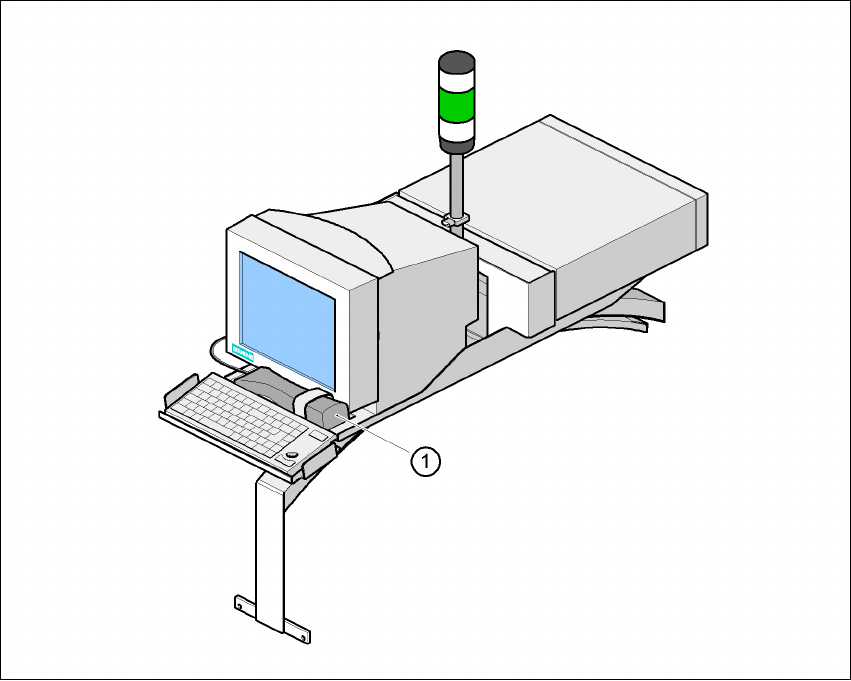

Bild 7.3 - 1 Streckkodsläsare för komponenter

(1) Streckkodsläsare för komponenter

Spårbeläggning

För spårbeläggningen finns remsor med fyrställig streckkod placerade på sidoskyddsrutorna.

Första tecknet (1 eller 2) används för identifiering av komponentbordet och de övriga tre tecknen

anger spårnumret. I båda ändarna på streckkodsremsan finns en returstreckkod. Denna streck-

kodsremsa har löpande numrering i steg om två (1, 3, 5, 7...) och gäller för två spår vardera

(streckkod 1 = spår 1 och 2).
