7 Optioner Skötselinstruktion SIPLACE F5 HM

7.4 Streckkod för kretskort Programversion SR.408.xx Utgåva 03/2006 SE

188

7.4 Streckkod för kretskort

7.4.1 Översikt

Streckkodsläsaren för kretskort används för automatisk avkänning och avkodning av streckkoder

på kretskort. Via sitt gränssnitt matas streckkodsläsaren för kretskort ut läsresultatet via ett

seriellt gränssnitt till maskinstyrningen för vidare bearbetning.

Kretskortsstreckkodsläsarna installeras på ytmonteringsautomatens inmatningssida ovanför och

under kretskortstransportören så att streckkodsetiketterna på kretskortens ovan- och undersida

kan avläsas.

Max två kretskortsstreckkodsläsare kan eftermonteras för att medge avläsning på kretskortets

ovan- och undersida i ett transportspår.

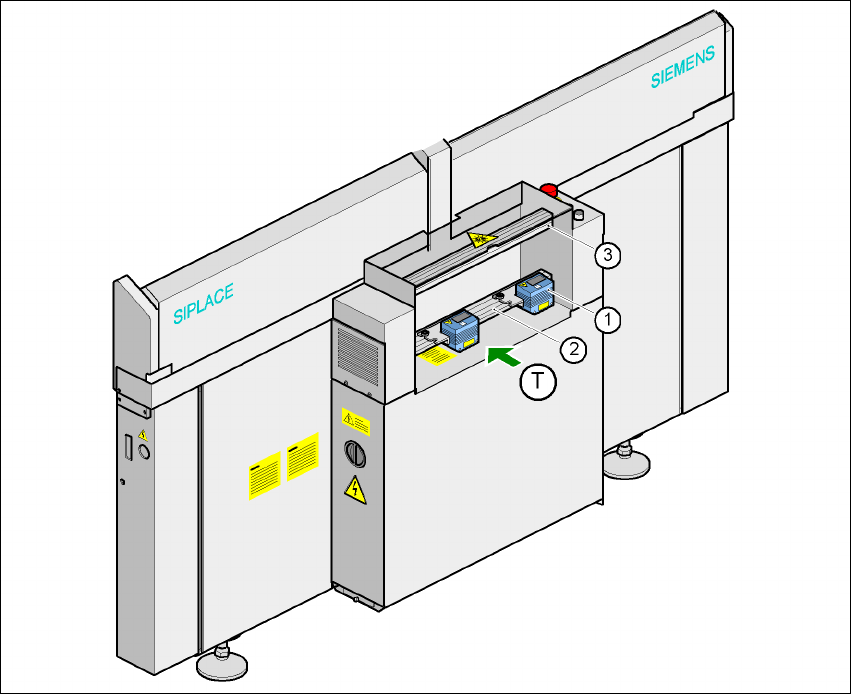

Bild 7.4 - 1 Delsystemens position på automatens inmatningssida

(1) Streckkodsläshuvud

(2) Profilskena för streckkodsläsare för kretskort, undre

(3) Profilskena för streckkodsläsare för kretskort, övre

Skötselinstruktion SIPLACE F5 HM 7 Optioner

Programversion SR.408.xx Utgåva 03/2006 SE 7.4 Streckkod för kretskort

189

Streckkodsläsarna för kretskort är infäst med hållare i övre resp nedre profilskenan. De kan pla-

ceras i valfritt läge på profilskenorna och passas in mot streckkodsetiketterna. Beroende på

streckkodsremsans läge kan streckkodsläsaren med några enkla handgrepp monteras så att

streckkodsremsan kan läsas av längs med eller vinkelrätt mot kretskortens transportriktning.

7.4.2 Varningsskylt W216 på täckkåpan till kretskortinmatningssidan

Varningsskylt W216 "Laserklass 2" på täckkåpan till kretskortinmatningssidan,

artikelnr 03010316-01 (antal per automat: 1)

ANM 7

När ni installerar en kretskorts-streckkodsläsare på automaten, måste ni sätta fast laservarnings-

skylten W206, som finns med i eftermontagesatsen, på täckkåpan till kretskortinmatningssidan.

7.4.3 Funktionsbeskrivning

7.4.3.1 Streckkodsläsare för kretskort för enkeltransportör

SIPLACE streckkodsläsare för kretskort stödjer flexibel tillverkning av SMD-produkter och ger

ökad ytmonteringssäkerhet. Den kan läsa av alla vanligen förekommande kodtyper för industri-

ella tillämpningar.

Laserläsaren läser av streckkodsetiketten på varje inkommande kretskorts ovan- resp undersida

under transporten på inmatningsbandet. Utgående från streckkodsinformationen väljer SIPLACE

Pro-datorn automatiskt rätt ytmonteringsprogram i en fördefinierad streckkodstilldelningslista och

sänder detta till stationen. Om ett streckkodsfilter definierats jämförs endast information med till-

lämplig märkning i streckkoderna. Detta förlopp sker tidsneutralt medan ett kretskort, som redan

finns i automaten, bearbetas. Om flera kretskort med samma streckkod matas in i följd överförs

programmet endast första gången. För alla produkter, som ska bearbetas med hjälp av kretkorts-

streckkoder, gäller följande förutsättningar:

– identiskt lika komponentuppsättning i de enskilda maskinerna i linjen

– samma bredd för alla kretskort.

Laserstrålning!

Titta inte in i strålen

Laserklass 2

7 Optioner Skötselinstruktion SIPLACE F5 HM

7.4 Streckkod för kretskort Programversion SR.408.xx Utgåva 03/2006 SE

190

7.4.3.2 Streckkodsläsare för kretskort för dubbeltransportör

När dubbeltransportör används kretskortsstreckkoden endast för överföring via GEM-gränssnit-

tet. Detta är ett absolut krav för instruktionsbearbetning. Tilldelning av ytmonteringsprogram kan

ej ske automatiskt.

7.4.4 Tekniska data

* Detta värde behöver endast innehållas om streckkodsetiketten passerar läsaren i rät vinkel

mot maskinens transportriktning.

**Streckkodsläsarens läge vid inmatningsbandet kan enkelt justeras i förhållande till streckkods-

etikettens placering på kretskortet.

Max kretskortsstorlek

för enkeltransportör

Standard: (L x B) till 460 x 460 mm²

Tillval: (L x B) till 508 x 460 mm²

(samma bredd för alla operationer i ett flöde)

Etikettstorlek Streckbredd B: 0,19 < B ≤ 0,3 mm

(motsvarar high och medium density)

Strecklängd: ≥ 4 mm*

Avläsningsfönstrets längd: ≤ 90 mm

Etikettplacering på kretskort ** Parallellt med eller vinkelrätt mot kretskortets trans-

portriktning, så nära den fasta transportsidan som

möjligt

Etikettfärger (kontrastförhållande > 70 %

enligt DIN 66236)

Kodning: svart, mörkgrön, mörkblå

Bakgrund: vit, beige, gul, orange

Kodtyper Kod 39, kod 128 / EAN 128,

Codabar, 2/5 IATA 2/5 industrial,

2/5 skiktad (interleaved), UPC, EAN,

Pharma Code, EAN Addendum

(ytterligare kan erhållas på begäran)

Fullständig streckkod Max 25 tecken (streckkodsfilter kan definieras)

Säkerhet, laseravläsare Laserdiod 670 nm (röd) / 1 mW

Laserskyddsklass 2, skyddsform IP65

Tidsåtgång för avläsning/utvärdering tidsneutral (T ≤ 1 s) eftersom det sker parallellt med

monteringen av föregående kretskort.
