Skötselinstruktion SIPLACE F5 HM 7 Optioner
Programversion SR.408.xx Utgåva 03/2006 SE 7.4 Streckkod för kretskort
189
Streckkodsläsarna för kretskort är infäst med hållare i övre resp nedre profilskenan. De kan pla-
ceras i valfritt läge på profilskenorna och passas in mot streckkodsetiketterna. Beroende på
streckkodsremsans läge kan streckkodsläsaren med några enkla handgrepp monteras så att
streckkodsremsan kan läsas av längs med eller vinkelrätt mot kretskortens transportriktning.
7.4.2 Varningsskylt W216 på täckkåpan till kretskortinmatningssidan
7
Varningsskylt W216 "Laserklass 2" på täckkåpan till kretskortinmatningssidan,
artikelnr 03010316-01 (antal per automat: 1)
ANM 7
När ni installerar en kretskorts-streckkodsläsare på automaten, måste ni sätta fast laservarnings-
skylten W206, som finns med i eftermontagesatsen, på täckkåpan till kretskortinmatningssidan.
7.4.3 Funktionsbeskrivning
7.4.3.1 Streckkodsläsare för kretskort för enkeltransportör
SIPLACE streckkodsläsare för kretskort stödjer flexibel tillverkning av SMD-produkter och ger
ökad ytmonteringssäkerhet. Den kan läsa av alla vanligen förekommande kodtyper för industri-
ella tillämpningar.
Laserläsaren läser av streckkodsetiketten på varje inkommande kretskorts ovan- resp undersida
under transporten på inmatningsbandet. Utgående från streckkodsinformationen väljer SIPLACE
Pro-datorn automatiskt rätt ytmonteringsprogram i en fördefinierad streckkodstilldelningslista och
sänder detta till stationen. Om ett streckkodsfilter definierats jämförs endast information med till-
lämplig märkning i streckkoderna. Detta förlopp sker tidsneutralt medan ett kretskort, som redan
finns i automaten, bearbetas. Om flera kretskort med samma streckkod matas in i följd överförs
programmet endast första gången. För alla produkter, som ska bearbetas med hjälp av kretkorts-
streckkoder, gäller följande förutsättningar:
– identiskt lika komponentuppsättning i de enskilda maskinerna i linjen
– samma bredd för alla kretskort.
7
7
7
7
7
7
Laserstrålning!
Titta inte in i strålen
Laserklass 2
7 Optioner Skötselinstruktion SIPLACE F5 HM
7.4 Streckkod för kretskort Programversion SR.408.xx Utgåva 03/2006 SE
190
7.4.3.2 Streckkodsläsare för kretskort för dubbeltransportör
När dubbeltransportör används kretskortsstreckkoden endast för överföring via GEM-gränssnit-
tet. Detta är ett absolut krav för instruktionsbearbetning. Tilldelning av ytmonteringsprogram kan
ej ske automatiskt.
7.4.4 Tekniska data
7
7
* Detta värde behöver endast innehållas om streckkodsetiketten passerar läsaren i rät vinkel
mot maskinens transportriktning.
**Streckkodsläsarens läge vid inmatningsbandet kan enkelt justeras i förhållande till streckkods-
etikettens placering på kretskortet.
Max kretskortsstorlek
för enkeltransportör
Standard: (L x B) till 460 x 460 mm²
Tillval: (L x B) till 508 x 460 mm²
(samma bredd för alla operationer i ett flöde)
Etikettstorlek Streckbredd B: 0,19 < B ≤ 0,3 mm
(motsvarar high och medium density)
Strecklängd: ≥ 4 mm*
Avläsningsfönstrets längd: ≤ 90 mm
Etikettplacering på kretskort ** Parallellt med eller vinkelrätt mot kretskortets trans-
portriktning, så nära den fasta transportsidan som
möjligt
Etikettfärger (kontrastförhållande > 70 %
enligt DIN 66236)
Kodning: svart, mörkgrön, mörkblå
Bakgrund: vit, beige, gul, orange
Kodtyper Kod 39, kod 128 / EAN 128,
Codabar, 2/5 IATA 2/5 industrial,
2/5 skiktad (interleaved), UPC, EAN,
Pharma Code, EAN Addendum
(ytterligare kan erhållas på begäran)
Fullständig streckkod Max 25 tecken (streckkodsfilter kan definieras)
Säkerhet, laseravläsare Laserdiod 670 nm (röd) / 1 mW
Laserskyddsklass 2, skyddsform IP65
Tidsåtgång för avläsning/utvärdering tidsneutral (T ≤ 1 s) eftersom det sker parallellt med
monteringen av föregående kretskort.
Skötselinstruktion SIPLACE F5 HM 7 Optioner
Programversion SR.408.xx Utgåva 03/2006 SE 7.4 Streckkod för kretskort
191
7.4.5 Möjliga monteringslägen för streckkodsläsare för kretskort
7

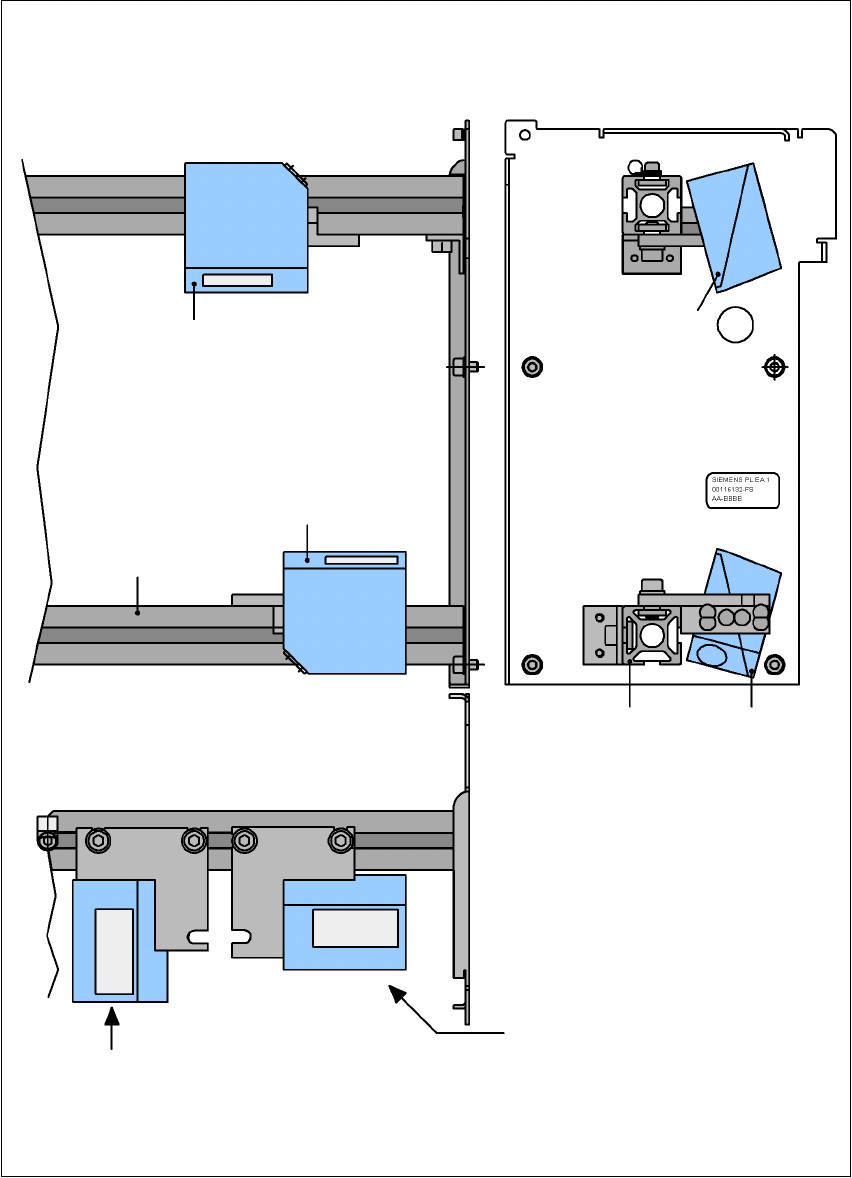

Bild 7.4 - 2 Möjliga monteringslägen för streckkodsläsare för kretskort
Vy framifrån Vy från sidan
Monteringsläge för
kretskortsstreckkod på
kretskortets ovansida
Monteringsläge för
kretskortsstreckkod på
kretskortets undersida
Vy uppifrån
Läge för kretskortsstreckkodsläsaren
när streckkodsremsan
är parallell med kretskortets
transportriktning.
Läge för kretskortsstreckkodsläsaren
när streckkodsremsan
är i rät vinkel mot kretskortets
transportriktning.
Profilskena
Streckkodsläsare
för kretskort, övre
Streckkodsläsare
för kretskort, undre
Profil-
skena
