7.9.4 Översikt
7.9.4.1 Utvärderingsenhet
Koplanaritetsmodulen består av två komponenter, utvärderingsenheten med styrdelen och laser-
modulen. Utvärderingsenheten finns i styrinstötningen (se bild 7.9 - 3
). Den gröna LED:n på
utvärderingsenhetens visar driftsläget:
Med RESET-knappen kan koplanaritetsmodulen initieras.
7.9.4.2 Lasermodul
Lasermodulen är fäst i en bärrem på maskinens högra sida (se bild 7.9 - 4). Två röda LED:er och
en grön signaliserar lasermodulens driftstillstånd:
LED (se 7.9 - 3
) till från
1 grön Driftspänning 5V Spänning saknas
2 grön Driftspänning 12V Spänning saknas
3 grön Lasermodul i drift Lasermodul avstängd
LED (se bild 7.9 - 4) till från
4 grön OUT OF RANGE
(utanför mätintervallet)
–
5 röd POOR TARGET
(komponenten har dåliga reflexions-
egenskaper)
–
6 grön Lasermodul i drift Lasermodul avstängd
7 Optioner Skötselinstruktion SIPLACE F5 HM
7.9 Koplanaritets-lasermodul Programversion SR.408.xx Utgåva 03/2006 SE
208

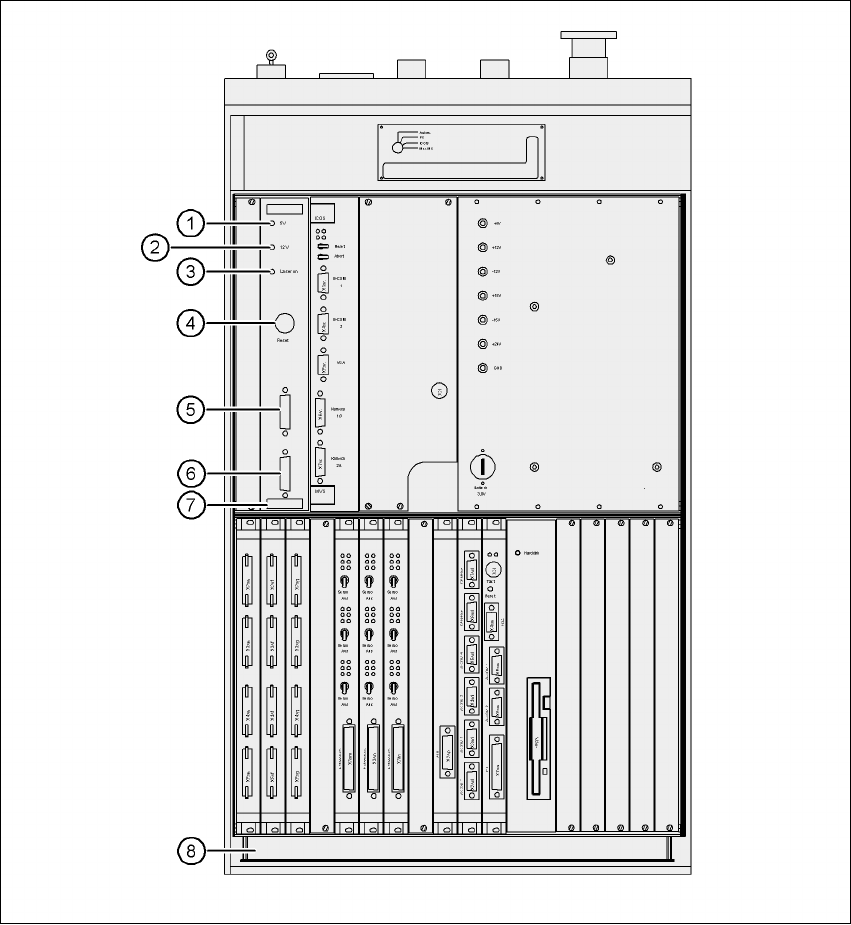

Bild 7.9 - 3 Koplanaritets-lasermodul - utvärderingsenhet
(1) Grön LED: driftspänning 5V
(2) Grön LED: driftspänning 12V
(3) Grön LED: lasermodul tillslagen
(4) RESET-knapp
(5) SUB-D-stickkontakt, 9-polig, COM2: till maskinstyrningen
(6) SUB-D-stickkontakt, 15-polig: till lasermodul
(7) Utvärderingsenhet med styrdel
(8) Styrenhet
Skötselinstruktion SIPLACE F5 HM 7 Optioner
Programversion SR.408.xx Utgåva 03/2006 SE 7.9 Koplanaritets-lasermodul
209
Bild 7.9 - 4 Koplanaritetsmodul
(1) Lasermodul
(2) Anslutningskabel
(3) Bärram
(4) Röd LED: OUT OF RANGE
(5) Röd LED: POOR TARGET
(6) Grön LED: LASER ON
