Skötselinstruktion SIPLACE F5 HM 7 Optioner
Programversion SR.408.xx Utgåva 03/2006 SE 7.9 Koplanaritets-lasermodul
209

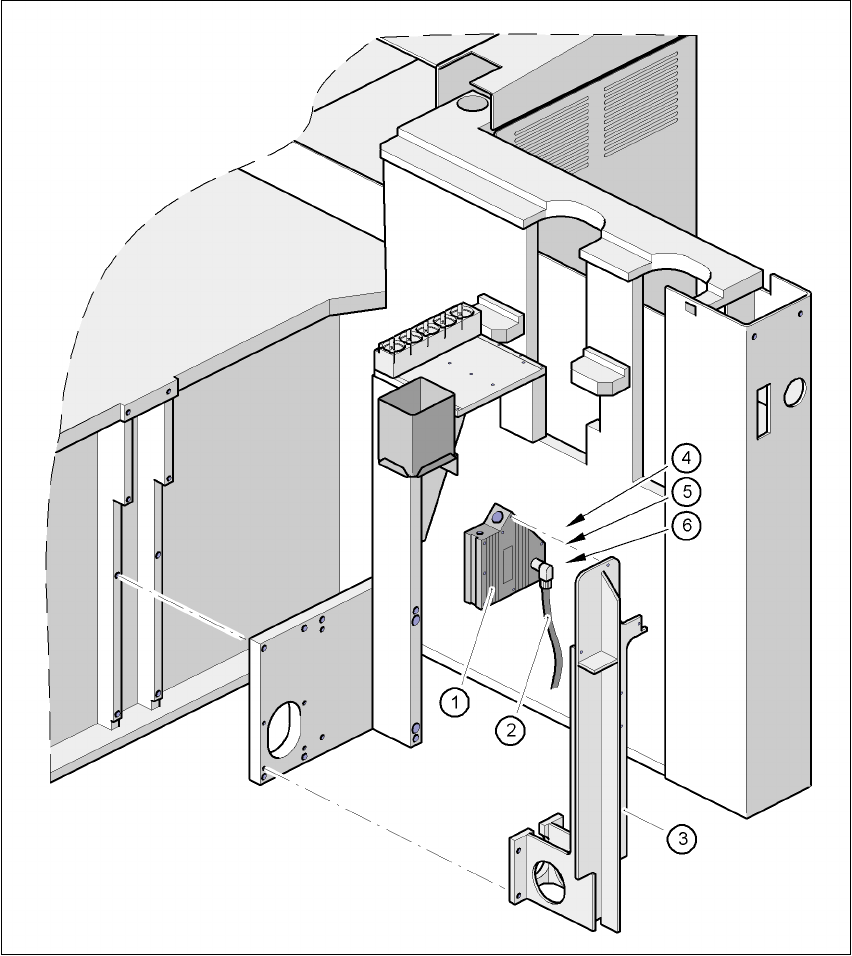

Bild 7.9 - 4 Koplanaritetsmodul
(1) Lasermodul
(2) Anslutningskabel
(3) Bärram
(4) Röd LED: OUT OF RANGE
(5) Röd LED: POOR TARGET
(6) Grön LED: LASER ON
7 Optioner Skötselinstruktion SIPLACE F5 HM
7.10 DCA-kamera Programversion SR.408.xx Utgåva 03/2006 SE
210
7.10 DCA-kamera
7.10.1 Ingående komponenter

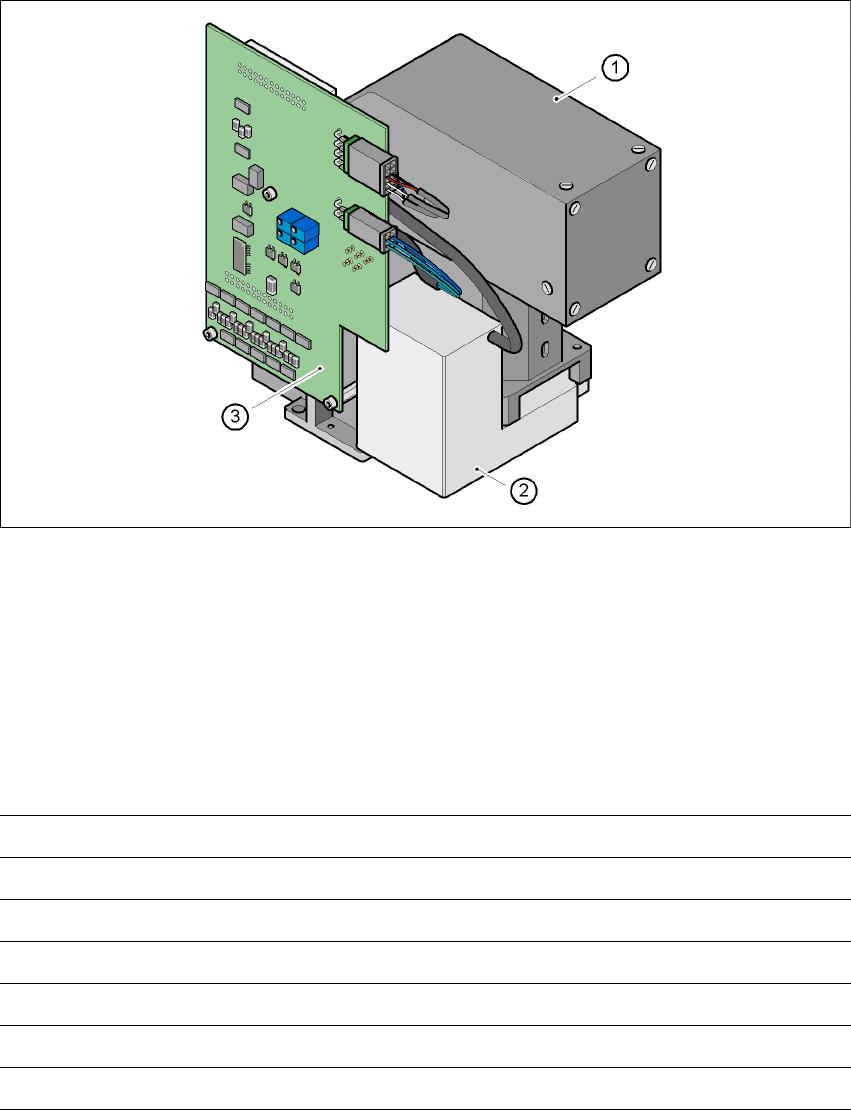

Bild 7.10 - 1 DCA-kamera
7
(1) DCA-kamera, optik och belysning
(2) Kameraförstärkare
(3) Belysningsstyrning
7.10.2 Tekniska data - DCA-kamera
7
7
Komponentmått 0,6 x 0,3 mm² till 13 x 13 mm²
Komponentdimensioner 0201 till 13 x 13 mm² Flip-Chips, Bare Die
Min delning, ben 0,4 mm
Min delning, bump 0,2 mm
Min kul-/bump-diameter 0,11 mm
Synfält 15,6 x 15,6 mm²
Belysningstyp Belysning framifrån (4 fritt programmerbara nivåer)
Skötselinstruktion SIPLACE F5 HM 7 Optioner
Programversion SR.408.xx Utgåva 03/2006 SE 7.10 DCA-kamera
211
7.10.3 Ingående komponenter - 6-segments-Collect&Place-huvud med DCA-
kamera
7

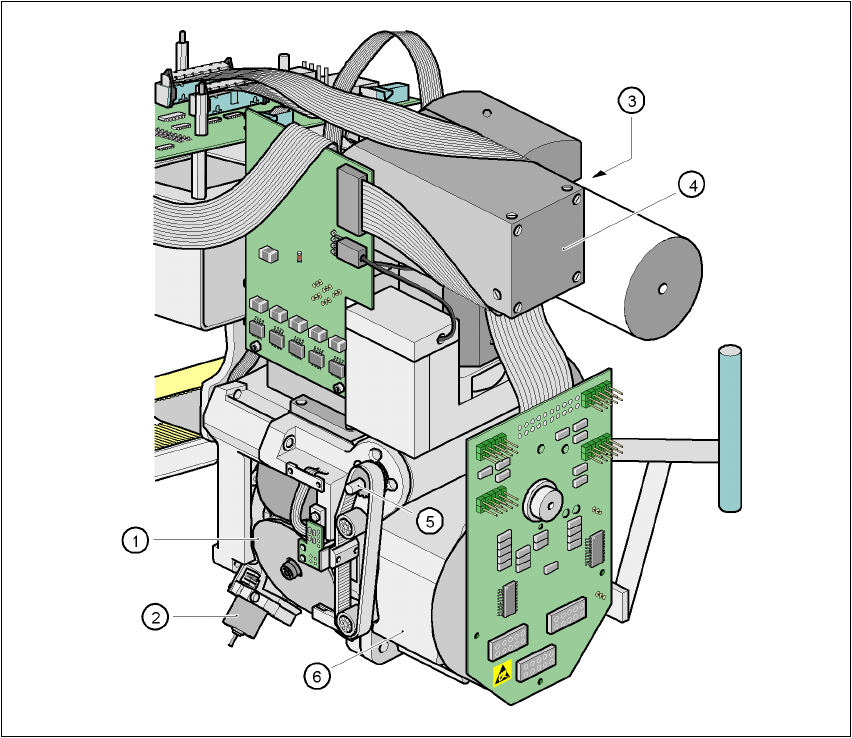

Bild 7.10 - 2 Ingående komponenter i 6-segments-Collect&Place-huvud med DCA-kameran
7
(1) Stjärna med 6 pinoler
(2) Motor för ventilinställning "kassation"
(3) Vridstation
(4) Optisk komponentavkänningsenhet, DCA
(5) Z-axeldrivning
(6) Stjärnmotor
