Skötselinstruktion SIPLACE F5 HM 2 Driftsäkerhet
Programversion SR.408.xx Utgåva 03/2006 SE 2.5 Säkerhetsanordningar
51
2.5.2 Beröringsskydd vid in-/utmatningsband
VARNING
Beröringsskyddet måste alltid vara inställt i höjd med det kretskort som bearbetats. Mellanrummet
mellan beröringsskyddet och skyddslisten skall vara så litet som möjligt. 2
Beröringsskydd finns monterade vid kretskortstransportörens in- och utmatningsband. 2
Ställ in höjden på beröringsskyddet vid de långa hålen så att kretskortet som bearbetats kan trans-
porteras igenom. 2
2

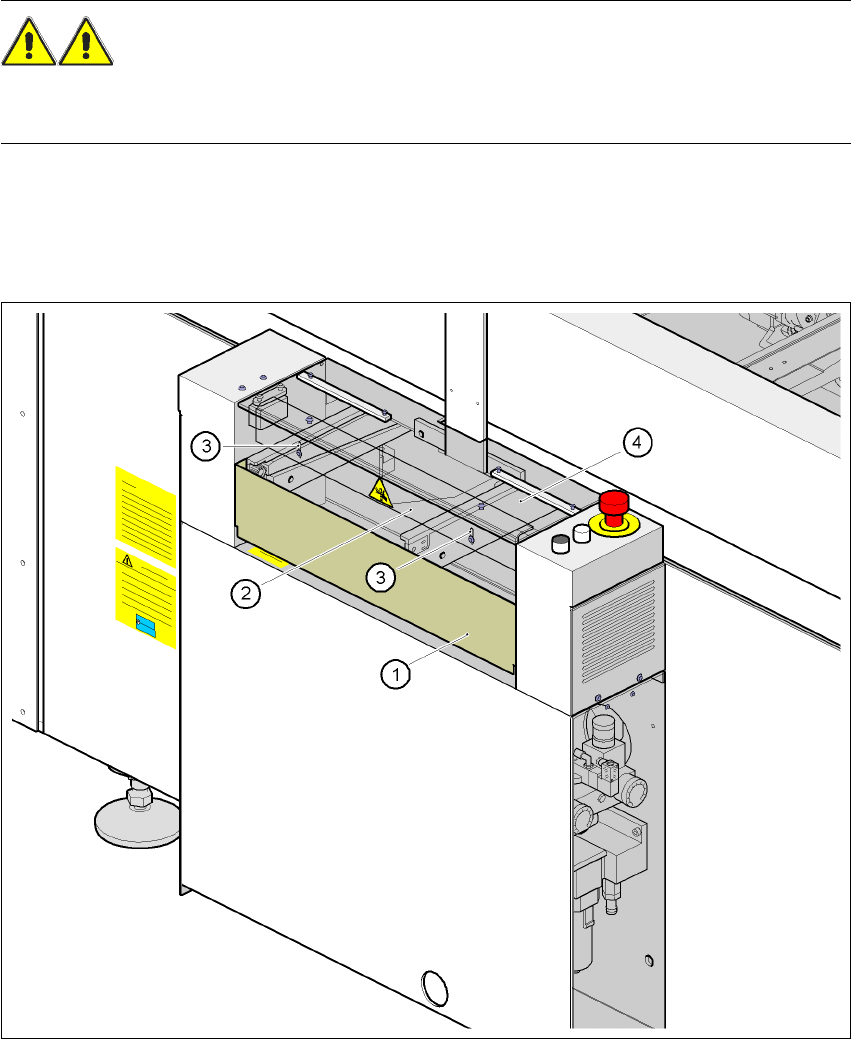

Bild 2.5 - 3 Beröringsskydd på automaten
(1) Skyddslist (fast monterat) (2) Beröringsskydd (ställbart)
(3) Långa hål för höjdomställning (4) Täckkåpa
2 Driftsäkerhet Skötselinstruktion SIPLACE F5 HM
2.5 Säkerhetsanordningar Programversion SR.408.xx Utgåva 03/2006 SE
52
2.5.3 NÖDSTOPP-knapp, skyddskåpsbrytare ...
2

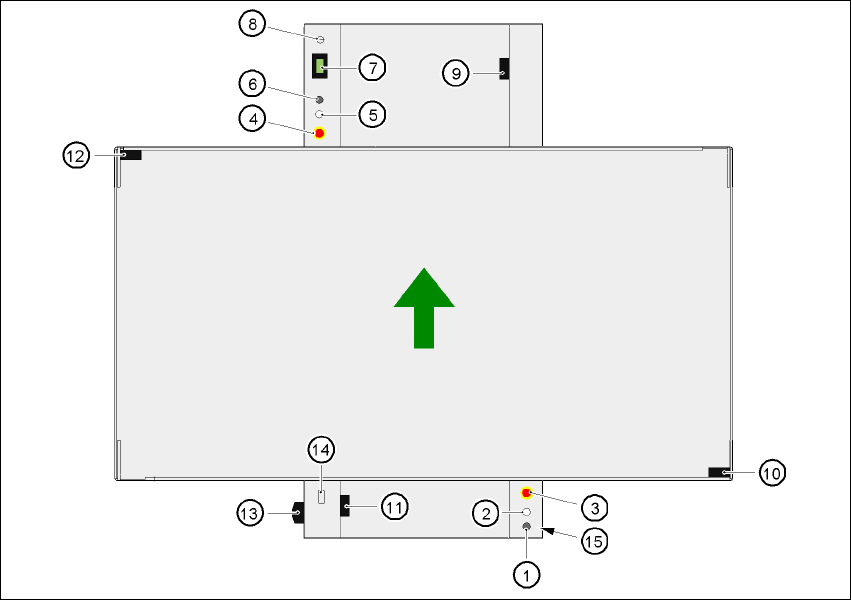

Bild 2.5 - 4 Knapparnas och kontaktorsäkerhetskombinationernas K1 monteringsläge
(1) Stoppknapp
(2) Startknapp
(3) NÖDSTOPP-knapp
(4) NÖDSTOPP-knapp
(5) Startknapp
(6) Stoppknapp
(7) Komponenträkneverk
(8) Nyckelströmställare öppnad: Position för normal drift
Nyckelströmställare stängd: Position I för serviceändamål
(9) Skyddskåpsbrytare (utmatningstransportör, 00303617-xx)
(10) Skyddskåpsbrytare (höger, 00321417-xx)
(11) Skyddskåpsbrytare (inmatningstransportör, 00303614-xx)
(12) Skyddskåpsbrytare (vänster, 00321416-xx)
(13) Huvudbrytare
(14) Kontaktorsäkerhetskombination K1
(15) Tryckluftsaggregat
Skötselinstruktion SIPLACE F5 HM 2 Driftsäkerhet
Programversion SR.408.xx Utgåva 03/2006 SE 2.5 Säkerhetsanordningar
53
2.5.3.1 Funktionsbeskrivning
NÖDSTOPP-knapp 2
Vid aktivering av NÖDSTOPPS-knappen (pos. 3 resp. pos 4. på bild 2.5 - 4) bryts portalaxlarnas
motorspänning. Portalaxlarna är kraftlösa och är inte längre någon fara. 2
ANMÄRKNING Ytmonteringsprocessen avbryts och kan återstartas eller stängas av när anlägg-
ningen är funktionsduglig igen. 2
Skyddskåpsbrytare 2
Om en av skyddskåporna öppnas (se pos. 9, 10, 11 eller 12 på bild 2.5 - 4), stannar portalaxlarna
omedelbart. Portalaxlarna är kraftlösa och är inte längre någon fara. 2
Nyckelbrytare 2
Om nyckelströmställaren (pos. 8 på bild 2.5 - 4) är stängd (position I), kan KK-transportstyrningen
testas när skyddskåporna är öppna. Portalaxlarna är kraftlösa och är inte längre någon fara. 2
ANM
Vid normal drift ska nyckelströmställaren vara öppen, d v s stå i läge "0". 2
VARNING
Endast personal med särskild behörighet får öppna skyddskåpor när nyckelströmställaren är slu-
ten (läge "I"). 2
2.5.3.2 Statusmeddelanden och åtgärder, som skall genomföras
Under ytmonteringen kan följande visas på bildskärmen. Vidta i så fall den åtgärd, som anges i
kolumn 3. 2
