Skötselinstruktion SIPLACE F5 HM 2 Driftsäkerhet
Programversion SR.408.xx Utgåva 03/2006 SE 2.5 Säkerhetsanordningar
55
Bild 2.5 - 5 Säkerhetsslipning
Startknapp tryckts på.
Nej
Nej
Ja
Nej
Nej
Ja
Ja
Nej
2
Aktiv
K1*) Ja
K2**) Ja
Spänning
Y-axel 155 V-
X-axel 155 V-
Stjärnaxel 100 V-
DP-axel 30 V-
Z-axel 30 V-
Aktiv
Kretskortstransportör Ja
Lyftbord Ja
Kretskortsfixering Ja
Breddjustering Ja
KK-anslag Ja
Bandkapningsaggregat Ja
Ja
2
Aktiv
K1*) Nej
K2**) Ja
Spänning
Y-axel 0 V-
X-axel 0 V-
Stjärnaxel 0 V-
DP-axel 30 V-
Z-axel 30 V-
Aktiv
Kretskortstransportör Ja
Lyftbord Nej
Kretskortsfixering Nej
Breddjustering Ja
KK-anslag Nej
Bandkapningsaggregat Nej
2
Aktiv
K1*) Nej
K2**) Nej
Spänning
Y-axel 0 V-
X-axel 0 V-
Stjärnaxel 0 V-
DP-axel 30 V-
Z-axel 30 V-
Aktiv
Kretskortstransportör Nej
Lyftbord Nej
Kretskortsfixering Nej
Breddjustering Nej
KK-anslag Nej
Bandkapningsaggregat Nej
*) K1 Kontaktorsäkerhetskombination
**) K2 Kontaktor
Ja
Tryckluft
min 0,51 MPa
(5,1 bar)?
NÖDSTOPP-knapp
tryckts?
Skyddskåpa öppnats?
Säkerhets-
slinga till komponentvagn
bruten?
Nyckelbrytaren
stängd (ställning I)?
2 Driftsäkerhet Skötselinstruktion SIPLACE F5 HM
2.5 Säkerhetsanordningar Programversion SR.408.xx Utgåva 03/2006 SE
56
2.5.5 Beröringsskydd vid komponentbordens ställplatser
VARNING
För att driftsäkerheten ska kunna garanteras måste samtliga ställplatser vara försedda med ma-
tarenheter. Om tillräckligt antal matarenheter inte finns tillgängliga måste tillgreppsskydd ("att-
rapper") sättas på matarenhetens plats. 2
Bild 2.5 - 6 Beröringsskydd
(1) Beröringsskydd för 1 ställplats Artikelnr 00116961-01
(2) Beröringsskydd för 6 till 10 ställplatser Artikelnr 00116962-01
(3) Beröringsskydd för 11 till 20 ställplatser Artikelnr 00116963-01
Skötselinstruktion SIPLACE F5 HM 2 Driftsäkerhet
Programversion SR.408.xx Utgåva 03/2006 SE 2.6 Restspänningar i servoaggregatet och urladdningstider
57
2.6 Restspänningar i servoaggregatet och urladd-
ningstider
Om NÖDSTOPP-knappen trycks eller om automaten stängs av laddas elektrolytkondensatorerna
ur för ofarliga restspänningar via kopplingsbara motstånd på urladdningsplatinen (00308443-xx).
Spänningsvärden kan tas i mätuttagen 001 - 009 i spänningsmätningsenheten i servoaggrega-
tet. 2
FARA Automaterna i SIPLACE-familjen försörjs med 3x400V~ (3 x 208
V~ USA-version) ± 5 %, 50/60Hz nätspänning. Delar av anläggningen är strömförande med livs-
farlig spänning - även när huvudbrytaren är frånslagen.
En ovidkommande aktion med dessa automater kan därför leda till död eller en svår kroppsskada
såsom betydande sakskador. Följ alltid gällande arbetarskyddsföreskrifter och föreskrifter enligt
DIN (särskilt EN 60204, del 1).
Endast personal med särskild behörighet får öppna kåpan till servoaggregatet. 2

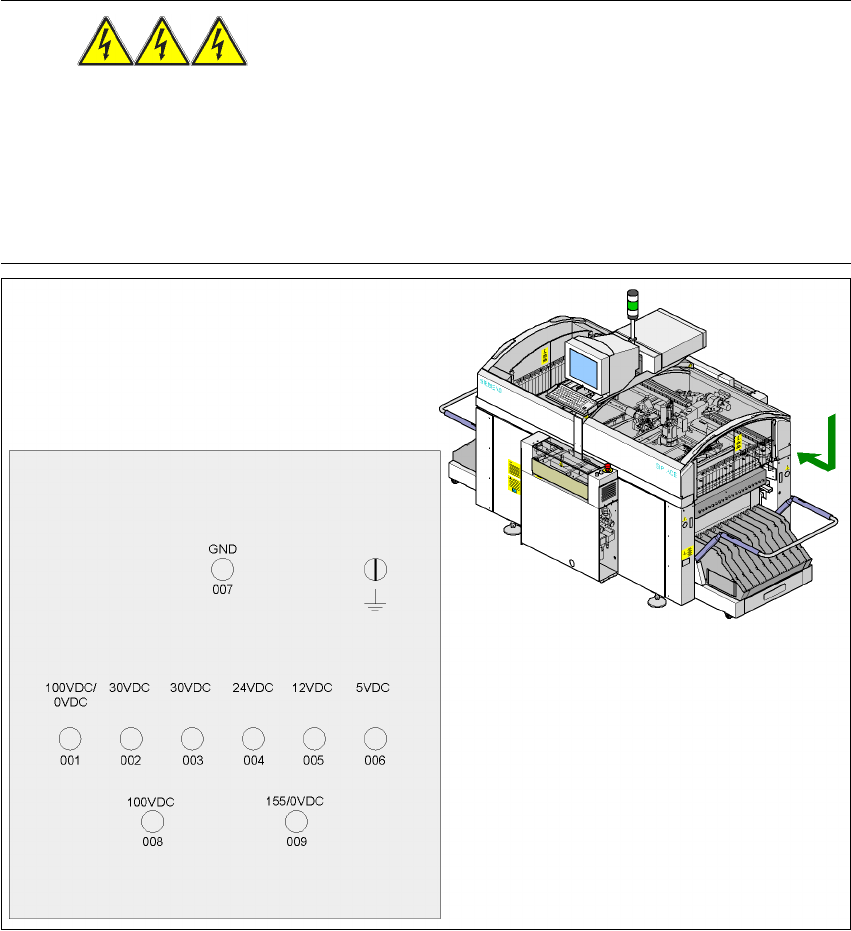

Bild 2.6 - 1 Mätuttag på spänningsmätningsenheten i servoaggregatet
Servo-
instötning
ej kopplad
kopplad
