Skötselinstruktion SIPLACE F5 HM 2 Driftsäkerhet
Programversion SR.408.xx Utgåva 03/2006 SE 2.11 ESD-riktlinjer
67
2.11 ESD-riktlinjer
2.11.1 Vad betyder ESD?
Nästan alla moderna enheter består av högintegrerade komponenter i MOS-teknik. Dessa elek-
troniska komponenter är ur teknisk synpunkt mycket känsliga mot överspänning och därmed även
mot elektrostatisk urladdning. 2
Sådana enheter betecknas som ESD-känsliga (ESD = Electrostatic Discharge, elektrostatisk ur-
laddning). Dessutom finner man ofta också den benämning som används i Tyskland, 'EGB' (Elek-
trostatisch gefährdete Bauelementegruppe, Elektrostatiskt utsatta komponentgrupper). 2
Nedanstående symbol på märkskyltar på skåp, chassin eller förpackningar anger att ESD-känsli-
ga komponenter ingår och att berörda produkter är känsliga mot beröring. 2
ESD-känsliga komponenter kan förstöras av spännings- och energinivåer som lig-
ger långt under vad en människa kan uppfatta. Sådana spänningar uppstår t ex när
en människa som inte är jordad rör vid en komponent eller komponentgrupp. När
en komponent utsatts för sådana överspänningar märker man vanligen inte ome-
delbart att det är fel på den. Felet kanske inte börjar göra sig gällande förrän kom-
ponenten varit i drift under längre tid. 2
2.11.2 Viktiga skyddsåtgärder mot statisk laddning
– De flesta plaster är starkt uppladdningsbara och måste därför alltid hållas långt borta från käns-
liga komponenter!
– Vid behandling med elektrostatiskt känsliga komponenter måste en bra jordning av männis-
kan, arbetsplatsen och förpackningen iakttas!
2.11.3 Hantering av ESD-byggrupper
ESD-byggrupper får endast vidröras när detta är oundvikligt på grund av arbetsuppgifternas art.
Flata enheter måste hanteras så att komponentben eller tryckta kretsar inte vidrörs. 2
Komponenter får beröras bara, 2
– som är kontinuerligt jordad via ett ESD-handledsband eller
– som är iförd ESD-skor eller ESD-jordningsremsor för skor på ett ESD-golv.
Se till att du alltid urladdar din kropp innan du vidrör elektroniska enheter. Detta sker enklast ge-
nom att du vidrör ett ledande, jordat föremål (t ex metallrena delar i kopplingsskåp, vattenledning
etc). 2
2
2 Driftsäkerhet Skötselinstruktion SIPLACE F5 HM
2.11 ESD-riktlinjer Programversion SR.408.xx Utgåva 03/2006 SE
68
Se till att enheterna inte kommer inte kontakt med uppladdningsbara, högisolerande material, som
t ex plastfolie, isolerande bordsskivor eller klädesplagg i syntetfiber. 2
Enheter får endast läggas på ledande underlag (bord med ESD-beläggning, ledande ESD-cell-
gummi, ESD-förpackningsmaterial, ESD-påsar eller behållare). 2
Se till att enheterna inte kommer i närheten av bildskärmar, monitorer eller TV-apparater. Håll
avståndet till bildskärmen åtminstone > 10 cm. 2
2.11.4 Mätning och ändringar vid ESD-byggrupper
Mätning för endast utföras på ESD-känsliga enheter förutsatt att 2
– mätapparaten är jordad (t ex via skyddsledare) eller
– mätspetsen urladdas omedelbart innan mätning (t ex genom att hållas mot en metallren del av
styrenhetschassit).
→ Vid lödning får endast jordad lödkolv användas.
2.11.5 Sändning av ESD-byggrupper
ESD-känsliga komponenter och enheter ska alltid förvaras i ledande förpackning (t ex askar av
metalliserad plast eller metallhylsor) och ska även transporteras i ledande förpackning. 2
Om förpackningen inte är ledande måste enheterna lindas in i ledande material innan de förpack-
as. Använd t ex ledande cellgummi, ESD-påsar, hushållsaluminiumfolie eller papper men under
inga omständigheter plastpåsar eller plastfolie). 2
För enheter med inbyggda batterier måste tillses att den ledande förpackningen inte kommer i
kontakt med batteripolerna eller kortsluter dessa. Täck över batteripolerna med isoleringstejp el-
ler liknande. 2
Skötselinstruktion SIPLACE F5 HM 3 Tekniska data
Programversion SR.408.xx Utgåva 03/2006 SE 3.1 Maskinbeskrivning
69
3 Tekniska data
3.1 Maskinbeskrivning
Ytmonteringsautomaten har hög ytmonteringskapacitet och är försedd med en portal. På denna
sitter ett 6/12-segment-Collect&Place-huvud, ett Pick&Place-huvud och en kretskortskamera.
3

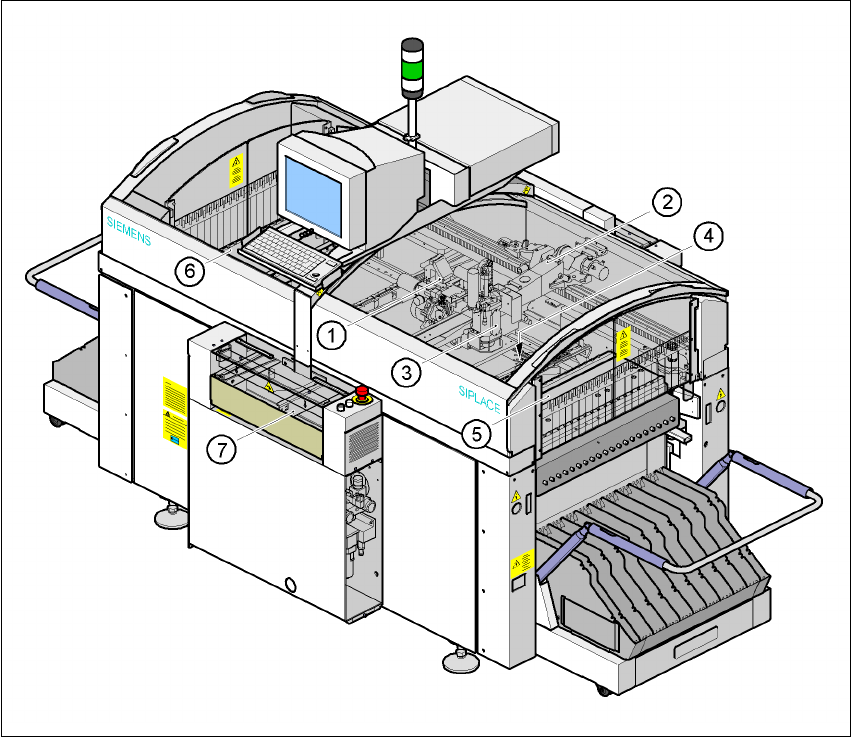

Bild 3.1 - 1 Översikt över automat
(1) 6/12-segments-Collect&Place-huvud med komponentkamera
(2) Portal 1 med KK-kamera
(3) Pick&Place-huvud
(4) Fine-Pitch-kamera för Pick&Place-huvud
(5) Stationär komponentmatning (ställplats 1)
(6) Stationär komponentmatning (ställplats 3)
(7) Kretskortstransportör (tillval dubbeltransportör)
