Skötselinstruktion SIPLACE F5 HM 3 Tekniska data
Programversion SR.408.xx Utgåva 03/2006 SE 3.3 Linjekonceptet
73
3.3 Linjekonceptet
3.3.1 Översikt
Automaten kan kopplas i serie med in- och utmatningsstationer, screentrycksanläggningar,
lödugnar och andra ytmonteringsautomater i SIPLACE-familjen CS, CF och S-23. Samtliga
SIPLACE-enheter försörjs med data av SIPLACE Pro-datorn. Med hjälp av lämpliga gränssnitt
kan systemet kopplas upp mot ett övergripande datasystem. 3
3.3.2 Tekniska data - linjekonceptet
3
3
3
System SIPLACE ytmonteringslinjer
Enheter SIPLACE CS / SIPLACE CF / SIPLACE S-23 /
SIPLACE F5 HM
Kringutrustning In-/utmatningsstationer
Screentryckmaskin
Lödugnar
Kontrollstationer etc
Komponentdimensioner från 0201 till 55 x 55 mm²
Kretskortstransportör Automatisk breddjustering
Kretskortsformat 50 x 50 mm² till 460 x 460 mm²
Monteringskapacitet Beroende av hur enheterna kombineras
Utrymmesbehov 4 m² / enhet
3 Tekniska data Skötselinstruktion SIPLACE F5 HM
3.4 Elektriska och pneumatiska anslutningspunkter Programversion SR.408.xx Utgåva 03/2006 SE
74
3.4 Elektriska och pneumatiska anslutningspunkter
3

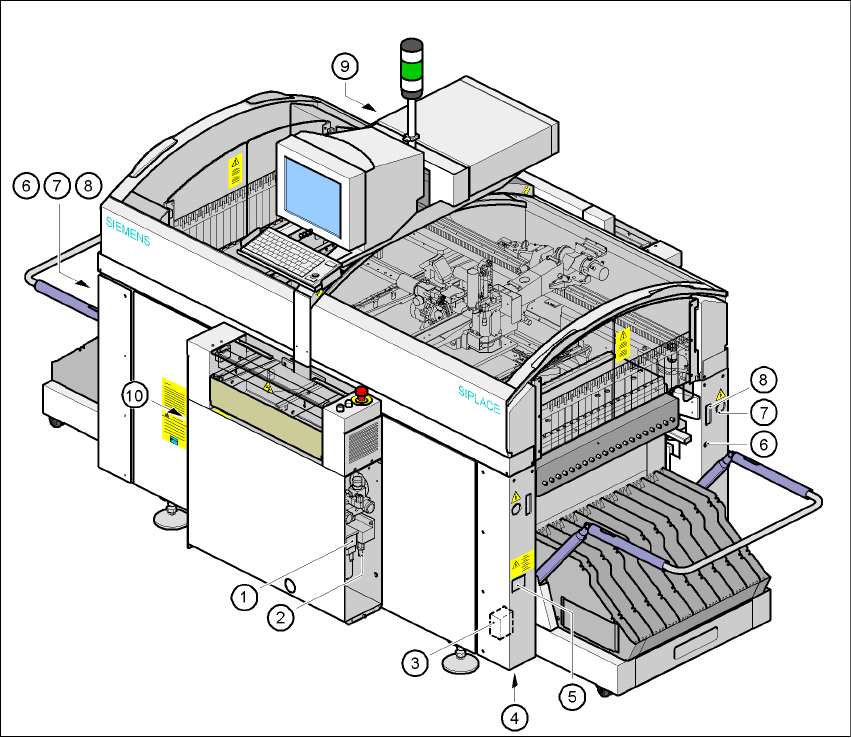

Bild 3.4 - 1 Anslutningspunkter för el och tryckluft på automaten
(1) Tryckluftsaggregat
(2) Anslutning för tryckluftsförsörjningsslang
(3) Nätspänningsfilter Z1
(4) Öppning för genomföring av nätkabel
(5) Serviceuttag
(6) Tryckluftsanslutning för komponentvagn
(7) Anslutning för spänningsmatning för komponentvagn
(8) Kommunikationsanslutning för komponentvagn
(9) LAN-anslutning i styrinstötningen
(10) Huvudbrytare
Skötselinstruktion SIPLACE F5 HM 3 Tekniska data
Programversion SR.408.xx Utgåva 03/2006 SE 3.4 Elektriska och pneumatiska anslutningspunkter
75
FARA
Automaten matas med 3 x 400 V resp 3 x 208 V (US-Version) ± 5 %, 50/60 Hz nätspänning. De-
lar av anläggningen är strömförande med livsfarlig spänning - även när huvudströmbrytaren är
frånslagen. Felaktigt handhavande av automaten kan därför leda till dödsfall eller allvarliga
kroppsskador samt omfattande materiella skador. 3
VARNING
Lossa aldrig tryckluftsledningar som står under tryck. Risk för personskador! 3
