3 Tekniska data Sköt seli nstr uk tion SI PLA CE F5 HM 3.5 Tekniska dat a - ansluten effekt Program version SR.408.xx Utgåva 03/2006 SE 76 3.5 T ek niska da t a - ansluten effekt 3.5.1 T ekniska da t a - ansluten elektri…
Skötselinstruktion SIPLACE F5 HM 3 Tekniska data
Programversion SR.408.xx Utgåva 03/2006 SE 3.4 Elektriska och pneumatiska anslutningspunkter
75
FARA
Automaten matas med 3 x 400 V resp 3 x 208 V (US-Version) ± 5 %, 50/60 Hz nätspänning. De-
lar av anläggningen är strömförande med livsfarlig spänning - även när huvudströmbrytaren är
frånslagen. Felaktigt handhavande av automaten kan därför leda till dödsfall eller allvarliga
kroppsskador samt omfattande materiella skador. 3
VARNING
Lossa aldrig tryckluftsledningar som står under tryck. Risk för personskador! 3
3 Tekniska data Skötselinstruktion SIPLACE F5 HM
3.5 Tekniska data - ansluten effekt Programversion SR.408.xx Utgåva 03/2006 SE
76
3.5 Tekniska data - ansluten effekt
3.5.1 Tekniska data - ansluten elektrisk effekt
3
3.5.2 Tekniska data - tryckluftsmatning
3
3.5.3 Tekniska data - tryckluftsspecifikation
Max partikelstorlek vid angiven täthet enligt ISO/DIS 8573-1 (klass 1) 3
3.5.4 Tekniska data - bulleremission
3
3.5.5 Tekniska data - tillåten miljöpåverkan
3
Matningsspänning 3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 208 V~ ± 5 %; 50/60 Hz (USA)
Säkringar 3 x 16 A (3 x 400 V~, 3 x 208 V~)
Nominell skenbar effekt 1,3 kVA
Nominell strömupptagning 3,4 A / 3 x 400 V~
Strömavbrott Max 20 ms
Tryckluftsmatning Min 5,5 bar, max 8 bar
Tryckluftsförbrukning 300 Nl/min (6-segments-Collect&Place-huvud)
400 Nl/min (12-segments-Collect&Place-huvud)
Arbetstryck 5,2 bar (fast inställt) ± 0,1 bar
Anslutning 1/2"
Partikelstorlek 0,1 µm
Partikeltäthet 0,1 mg/m³
Max oljehalt (klass 1) Partikeltäthet 0,01 mg/m³
Tryckdaggpunkt (klass 4) Daggpunkt +3°
Max bulleremission 74 dBA
Omgivningstemperatur Mellan 15°C och 35°C
Skötselinstruktion SIPLACE F5 HM 3 Tekniska data
Programversion SR.408.xx Utgåva 03/2006 SE 3.6 Automatens mått och vikt
77
3.6 Automatens mått och vikt
3.6.1 Mått för automaten med komponentvagn
3

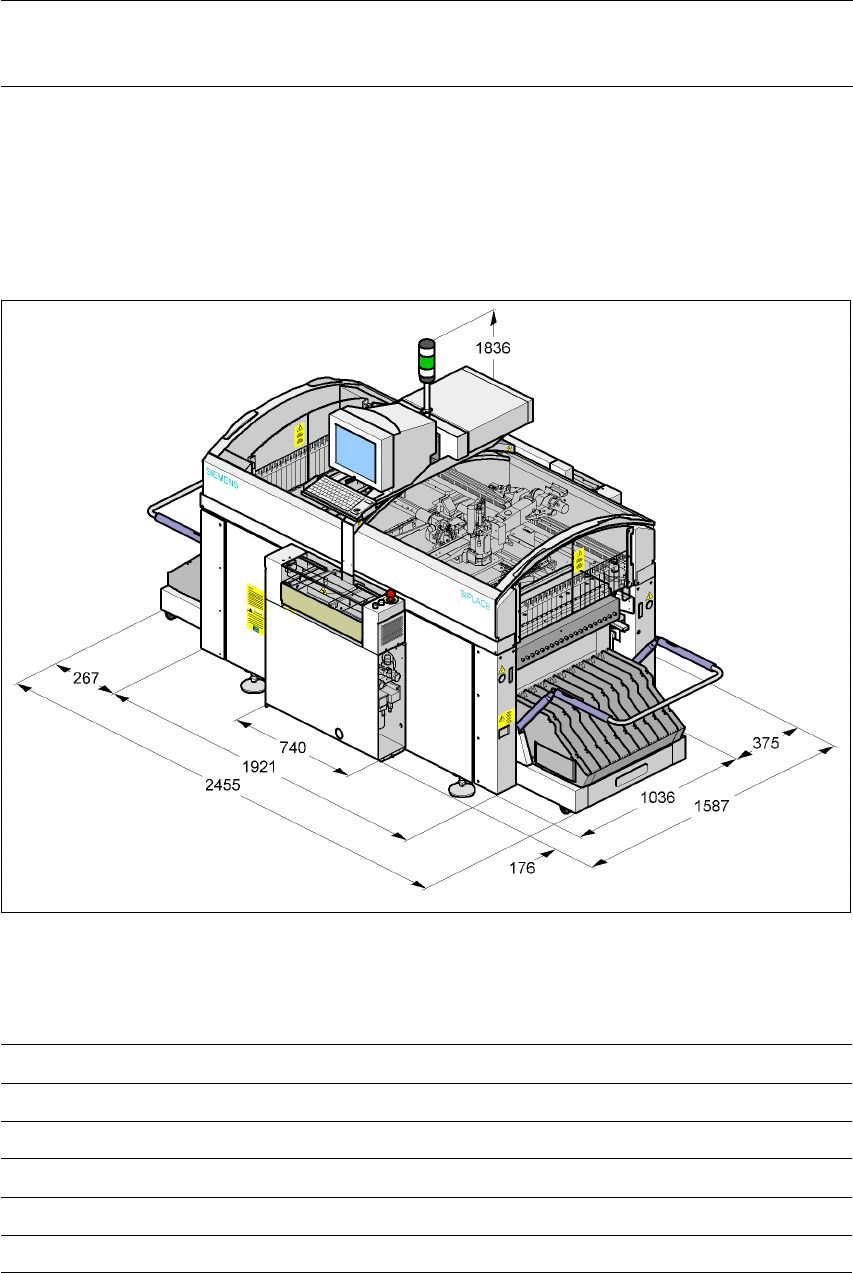

Bild 3.6 - 1 Mått för automaten med komponentvagn
3.6.2 Tekniska data - mått, vikt
3
Luftfuktighet 30 till 80%
(dock max 45% i genomsnitt för att förhindra kondens i
maskinen)
Längd 1587 mm inkl transportband
Bredd 2455 mm inkl konsoler
Höjd med varningslampa 1836 mm standardhöjd
Höjd över golv 120 mm standardhöjd
Vikt för grundenhet 1500 kg
Vikt fullt utrustad Ca 2000 kg
