Skötselinstr uktion SIPLACE F5 HM 3 Tekniska data Programvers ion SR.408.xx Utgåva 03/2006 SE 3.8 Portal 87 3.8.3 T ekniska dat a för X-axe ln 3.8.4 Ingående kom ponenter - Y -axel Y -axe ln består i prin cip av f öljand…
3 Tekniska data Skötselinstruktion SIPLACE F5 HM
3.8 Portal Programversion SR.408.xx Utgåva 03/2006 SE
86
3.8.2 Ingående komponenter - X-axel
3
Bild 3.8 - 2 Ingående komponenter - X-axel
X-axeln består i princip av följande huvudenheter: 3
–Portalarm (1)
– Huvudfäste (2)
– X-axelmätningssystem (3)
– Styrning för X-axel (4)
– Trefas servomotor för X-axel (5)
– Tandrem (6)
Huvudfästet bär upp följande komponenter: 3
– Undre portalkamera (kretskortkamera för optisk avkänning av kretskort)
– Kretskort för huvud
– Mäthuvud för X-axelns mätsystem
– Collect&Place-huvud
Skötselinstruktion SIPLACE F5 HM 3 Tekniska data
Programversion SR.408.xx Utgåva 03/2006 SE 3.8 Portal
87
3.8.3 Tekniska data för X-axeln
3.8.4 Ingående komponenter - Y-axel
Y-axeln består i princip av följande huvudenheter: 3
– Trefas servomotor för Y-axel
– Y-tandrem
– Styrning för Y-axel
– Y-axelmätningssystem
3
Varje Y-axel drivs av en trefasservomotor. En anticrashkoppling begränsar körvägarna för porta-
len sinsemellan. 3
3.8.5 Tekniska data för Y-axeln
Drivning Trefasservomotor/tandrem
Max hastighet 2,5 m/s
Slag 620 mm
Vägmätsystem Linjär metallskala
Skalans längd 646 mm
Upplösning 1,0 µm
Drivning Trefasservomotor/tandrem
Max hastighet 2,5 m/s
Portalernas slag 910 mm
Vägmätsystem Linjär metallskala
Skalans längd 970 mm
Upplösning 1,0 µm
3 Tekniska data Skötselinstruktion SIPLACE F5 HM
3.9 Ytmonteringshuvuden Programversion SR.408.xx Utgåva 03/2006 SE
88
3.9 Ytmonteringshuvuden
3.9.1 Ingående komponenter - 12-segments-Collect&Place-huvud
3

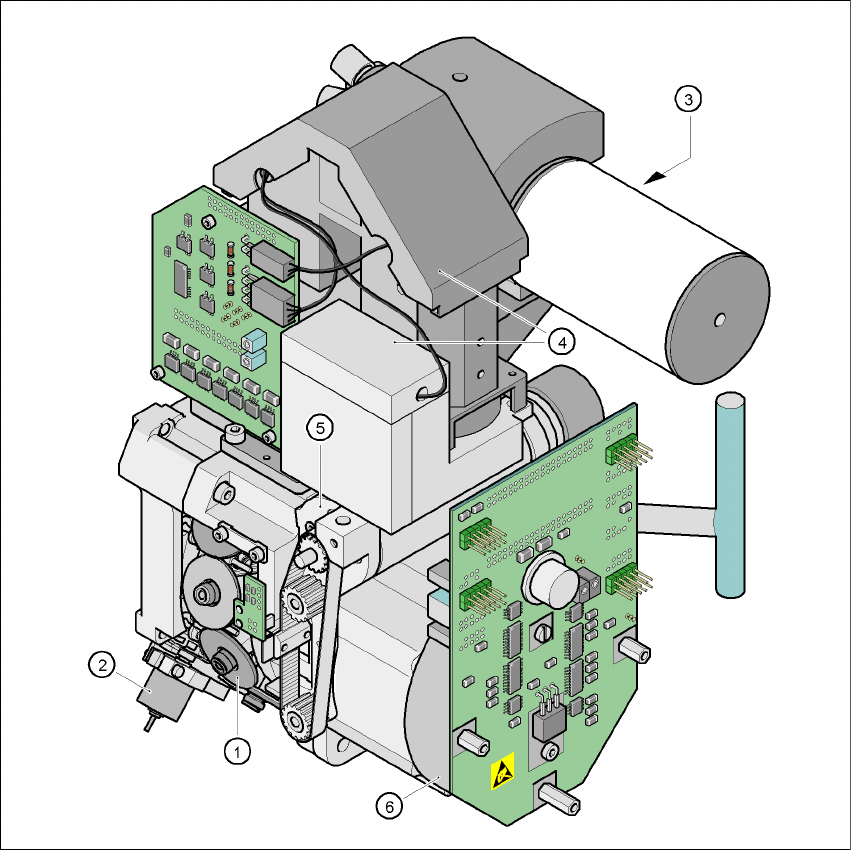

Bild 3.9 - 1 Ingående komponenter - 12-segments revolverhuvud
Alla komponenter placeras med samma cykeltid. Innan komponenten placeras mäts den optro-
niskt av det optiska avkänningssystemet. 3
(1) Stjärna med 12 dubbrör (2) Motor för ventilinställning "kassation"
(3) Vridstation (4) Optisk komponentavkänningsenhet
(5) Z-axeldrivning (6) Stjärnmotor
