3.9 Ytmonteringshuvuden
3.9.1 Ingående komponenter - 12-segments-Collect&Place-huvud
3
Bild 3.9 - 1 Ingående komponenter - 12-segments revolverhuvud
Alla komponenter placeras med samma cykeltid. Innan komponenten placeras mäts den optro-
niskt av det optiska avkänningssystemet. 3
(1) Stjärna med 12 dubbrör (2) Motor för ventilinställning "kassation"
(3) Vridstation (4) Optisk komponentavkänningsenhet
(5) Z-axeldrivning (6) Stjärnmotor
Skötselinstruktion SIPLACE F5 HM 3 Tekniska data
Programversion SR.408.xx Utgåva 03/2006 SE 3.9 Ytmonteringshuvuden
89
– Komponentkameran gör en bild av aktuell komponent.
– Dessutom bestäms exakt läge för komponenten.
– Kapslingsformen för aktuell komponent jämförs med inprogrammerad kapslingsform för att
identifiera komponenten. Komponenter som inte kan identifieras gallras.
– I vridstationen vrids komponenten till erforderligt bearbetningsläge.
3.9.2 Beskrivning av 12-segment-Collect&Place-huvudet
– 12-segments-Collect&Place-huvudet arbetar enligt principen hämtning/ytmontering
(Collect&Place), d v s komponenterna plockas upp med hjälp av vakuum i munstyckena och
efter att plockningscykeln är klar placeras de försiktigt och i exakt läge på kretskortet med hjälp
av luftutblåsning. Vakuumtrycket i munstyckena kontrolleras även flera gånger för att fastställa
om komponenterna plockas resp placeras korrekt.
– "Inlärningsläget" för sensorstoppet för Z-axeln kompenserar för ojämnheter i kretskorten vid
ytmontering av komponenter.
– Defekta komponenter gallras och plockas upp igen i en reparationsprocess.
3.9.3 Tekniska data 12-segments Collect&Place-huvud
3
Komponentspektrum 0201
a)
till 18,7x 18,7mm² inkl BGA, µBGA, Flip-
Chip, TSOP, QFP, PLCC, SO till SO32, DRAM
Max höjd 6 mm
Min delning, ben 0,5 mm
Min delning, bump 0,35 mm
Min kul-/bump-diameter 0,2 mm
Min dimensioner 0,6 x 0,3 mm²
Max dimensioner 18,7 x 18,7 mm²
Max vikt 2 g
Ytmonteringskapacitet 11.000 komponenter/h
Programmerbar ytmonteringskraft 2,4 till 5,0 N
Munstyckstyper 9xx
Vinkelnoggrannhet ± 0,525° / 3σ, ± 0,70° / 4σ, ± 1,05° / 6σ
Ytmonteringsnoggrannhet ± 67,5 µm / 3σ, ± 90 µm / 4σ, ± 135 µm / 6σ
a) Med speciellt 0201-set
3 Tekniska data Skötselinstruktion SIPLACE F5 HM
3.9 Ytmonteringshuvuden Programversion SR.408.xx Utgåva 03/2006 SE
90
3.9.4 Ingående komponenter - 6-segments-Collect&Place-huvud
3

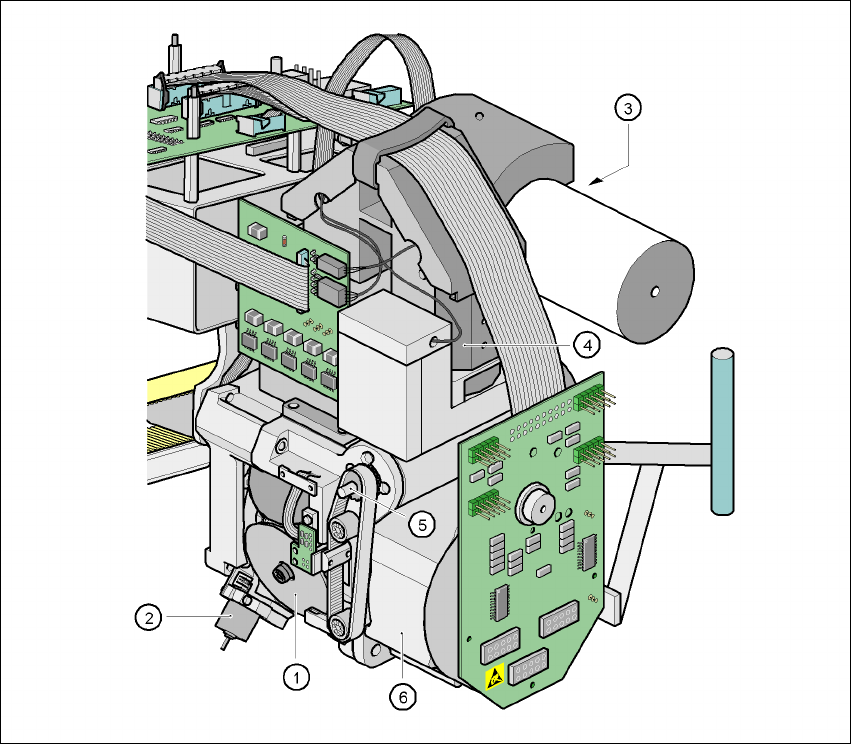

Bild 3.9 - 2 Ingående komponenter i 6-segments-Collect&Place-huvud med standardmässig komponentkamera
(1) Stjärna med 6 pinoler
(2) Motor för 'ventilinställning kassation'
(3) Vridstation
(4) Standardmässig komponentkamera
(5) Z-axeldrivning
(6) Stjärnmotor
