3.11 Kretskort-enkeltransportör
3.11.1 Ingående komponenter
I standardutförande är automaten försedd med en enkeltransportör. Kretskort-dubbeltransportör
finns som tillval. Allt efter behov kan kretskortstransportörens vänstra eller högra sida användas
som stationär sida. 3
3

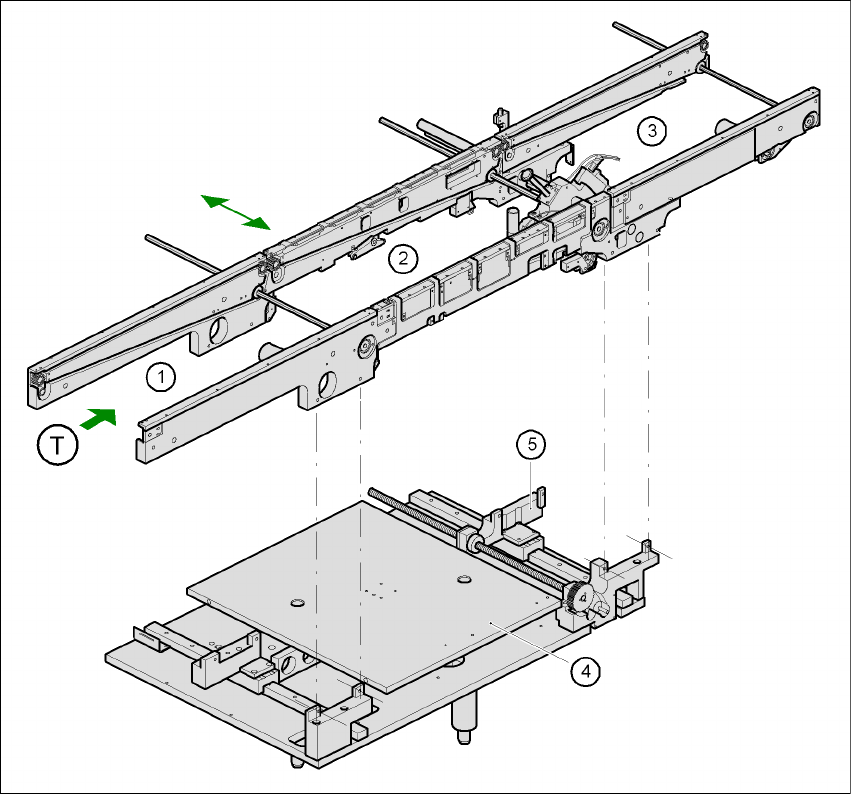

Bild 3.11 - 1 Ingående komponenter - kretskort-enkeltransportör
(1) Inmatningstransportör (2) Mittre transportör
(3) Utmatningstransportör (4) Lyftbord
(5) Breddjustering T Transportriktning för kretskort 3
Skötselinstruktion SIPLACE F5 HM 3 Tekniska data
Programversion SR.408.xx Utgåva 03/2006 SE 3.11 Kretskort-enkeltransportör
97
Transportbanden drivs av likströmsmotorer. Lyftbordet vid den mittre transportören används för
att klämma fast kretskorten. Kretskortstransportens breddjustering görs via menyn eller
SIPLACE Pro-datorn. 3
3.11.2 Tekniska data - enkeltransportör
3
3
Kretskortsformat 50 x 50 mm² till 460 x 460 mm²
2" x 2" till 18" x 18"
Tillval: till 508 x 460 mm²
till 20" x 18"
Kretskortstjocklek 0,5 till 4,5 mm
Max kretskortskrökning Uppåt: 4,5mm - kretskortstjocklek
Nedåt: 0,5mm + kretskortstjocklek
Fritt utrymme under kretskort 25mm (standard), 40mm (tillval)
Kretskortstransporthöjd 830mm ± 15mm (standard)
900mm ± 15mm (tillval)
930mm ± 15mm (tillval)
950mm ± 15mm (SMEMA-tillval)
Fast transportkant höger (standard), vänster (tillval)
Gränssnitt, typ Siemens (standard), (SMEMA-tillval)
Fri styrkant på komponent 3mm
Tid för kretskortsbyte 2,5 s
3 Tekniska data Skötselinstruktion SIPLACE F5 HM
3.12 Kretskort-dubbeltransportör Programversion SR.408.xx Utgåva 03/2006 SE
98
3.12 Kretskort-dubbeltransportör
3.12.1 Ingående komponenter
Transportbanden drivs av likströmsmotorer. För varje mellanband finns det ett lyftbord för fixering
av kretskort. Kretskortstransportens breddjustering görs via menyn eller SIPLACE Pro-datorn.

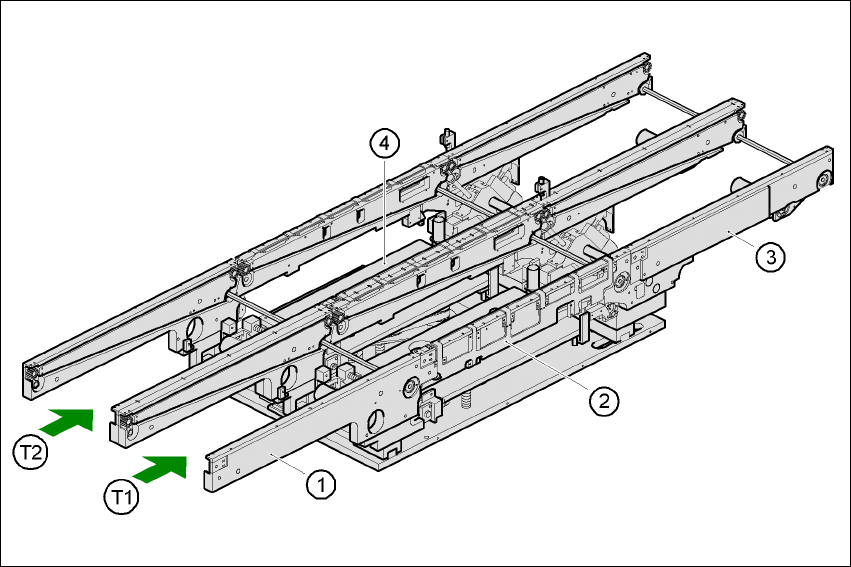

Bild 3.12 - 1 Ingående komponenter - dubbeltransportör
3.12.2 Allmänt
Som framgår av namnet har dubbeltransportören två transportspår, som är oberoende av varan-
dra beträffande el och mekanik. I standardutförandet är höger sida fast transportsida. Det finns
även en variant, där vänster sida är fast transportsida.
Transportörstyperna "Dubbeltransportör synkron" och "Dubbeltransportör asynkron" kan ställas
in. Mata in den aktuella transportörstypen i maskindata (konfig.ma).
(1) Inmatningsband (2) Mellanband
(3) Utmatningsband (4) Lyftbord
T1 Transportspår 1 T2 Transportspår 2
