5) 元件形状
可以指定供激光识别用的元件形状。主要用途如下：
元件形状 动作 用途
无缺角 从测量数据检测出 4 个顶点，进行位置偏差、
角度偏差的计算、校正，并进行贴片。
对于无缺角，近似四边形形状的元件，可设置
此种元件形状。
2
3 4
1
2
1
3
4
芯片、圆筒形芯片、SOT、QFN、
微调电器、单向插头、双向
插头、Z 引脚插头、其他元件
有缺角 从测量数据检测出 5～8 个顶点，进行位置偏
差、角度偏差的计算、校正，并进行贴片。
对于只有 1 个缺角的元件，以及 QFP 等在激光
测量位置有引脚的元件，可设置此种元件形状。
1
2 3
4
6 5
1
2
3
4
5
6 7
8
铝电解电容、GaAsFET、SOP、
HSOP、SOJ、QFP、FQFP(BQFP)、
TSOP、TSOP2、BGA、网络电
阻、J 引脚插座、单向插头、
鸥翼式插座、带减震器的插
座
PLCC 从测量数据检测出 8 个顶点，使用其中 4 个点
进行位置偏差、角度偏差的计算、校正，并进
行贴片。是 PLCC 专用的元件形状。
2
1
3
4
8
7
6
5
PLCC
圆筒 从测量数据进行位置偏差、角度偏差的计算、
校正，并进行贴片。
用于没有角的圆筒元件等。
在此种情况下，忽略角度（忽
略极性），仅求得元件的中
心。
灵活 从测量数据中抽出在 X、Y 方向上能构成元件幅
度最小的附近 8 个点，计算·校正位置偏差、
角度偏差后，进行贴片。
用于“无缺角”、“有缺角”、
“PLCC”等构成激光识别错
误 93（形状识别错误）的多
角形元件等。
与其他元件形状比使用数据
量少，因此精度稍差，但可
以测量更多种类的元件。
不设置 根据吸取姿势按贴片角度转动并贴片。 用于激光定中心不稳定的元
件(超出规格的极薄的元
件)。此时不进行定中心而直
接进行贴片。因此贴片位置
受吸取位置影响。
注意
元件形状的初始值根据元件种类而定。一般情况下，如果改变算
法会导致错误发生率增大。因此除特殊情况外，请绝对不要变更。
操作手册Ⅱ
2-56

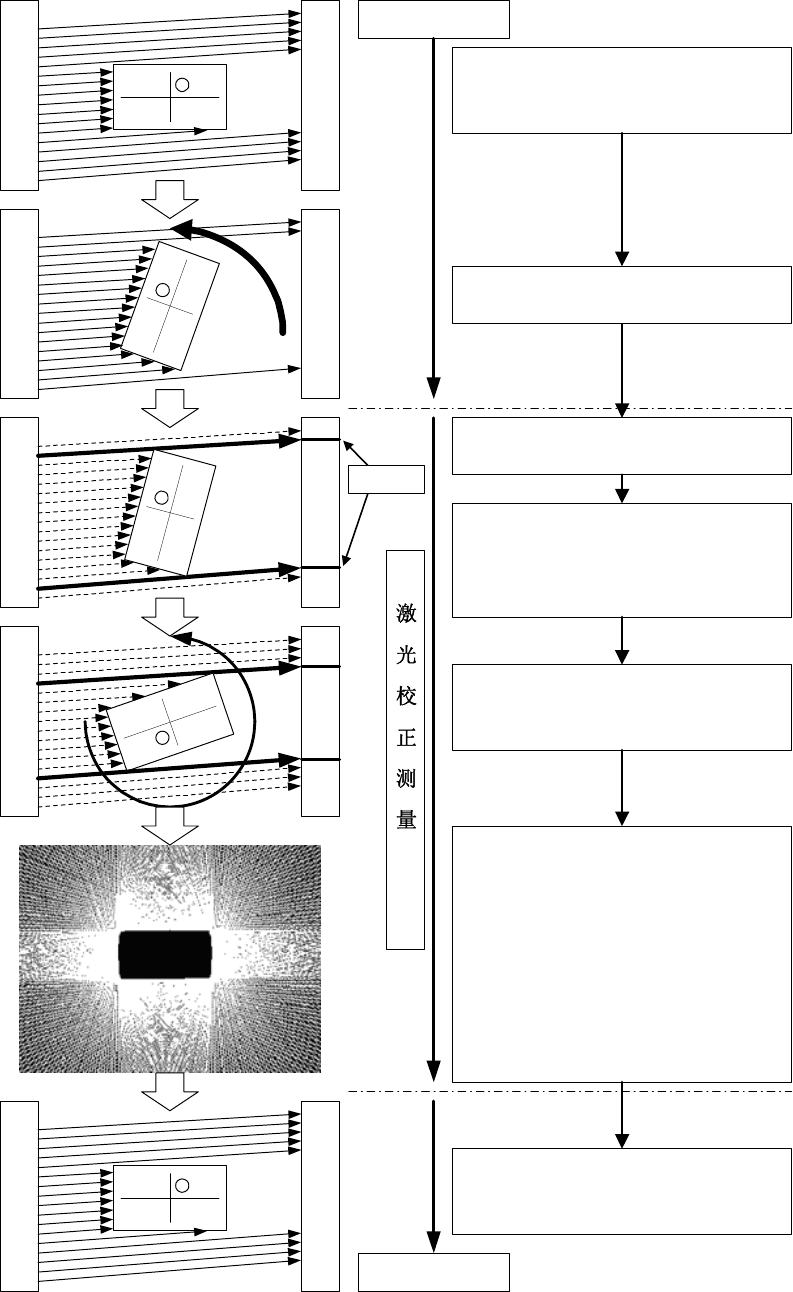

<激光校正定心流程>
※ LNC60 时
吸取元件
驱动 Z 轴，吸取元件，
把元件对准激光校正高度。
开始旋转
θ
轴。
θ
轴加速时，测量尚未开始。
θ
轴旋转到一定速度后，
开始进行激光校准测量。
传感取得元件遮影边界（端部）的
位置数据。与边缘位置对应的光束
做为元件的“切线”，存入传感器。
θ
轴旋转 360°，取得各个角度
的切线数据。
旋转 360°后，传感器根据取得的各角
度的切线数据，生成和分析元件的外
形，把测量结果返回贴片机。
·元件尺寸
（X 方向：wX Y 方向： wY）
·吸嘴旋转中心与元件中心间的偏移量
（X 方向：dX Y 方向： dY）
·角度（
θ
）的偏移量：dRz
位置偏移（dX，dY）
角度偏移（dRz）
校正后，进行贴片。
贴片
边缘
操作手册Ⅱ
2-57
6) MTC/MTS/DTS
●MTC速度： 可指定滑梭的运行速度。降低速度后，向主机的元件供给稳定性会提高，但节拍会变慢。
●吸取： 可指定MTC吸取侧垫片的种类(大、小)。
※选择“自动”时，只对元件尺寸□10 mm～□14mm(跷跷板往复式吸嘴为□10 mm～□16mm)的元件，生产时
对同一元件选择两个垫片进行吸取。
●滑梭： 可指定MTC滑梭侧的垫片种类(大、小、机械)。
※BGA等球形元件，由于不能在ΜTC滑梭的垫片上吸取(使用真空)，因此，须采用机械吸取(夹住元件外形)。
※ 在“附加信息”标签的“元件废弃”中设置了“放回托盘”时，不能选择“机械”项。
◆ MTC垫片的初始值
画面标记 默认值
吸取 ·元件尺寸的纵横方向的短边
不足 16mm 时 ：小
超过 16mm 时 ：大
滑梭 ·元件种类为 BGA 时 ：机械
·元件种类为 BGA 以外时，元件尺寸的纵横方向的短边
不足 16mm 时 ：小
超过 16mm 时 ：大
●MTS速度： 可指定MTS托盘的拉出速度。
●DTS速度： 可指定DTS托盘的拉出速度。
注意 KE-1070C 可以制作选择该功能的生产程序，但在生产中不能使用。
7) 识别（中心）偏移量(仅KE-1080可以输入)

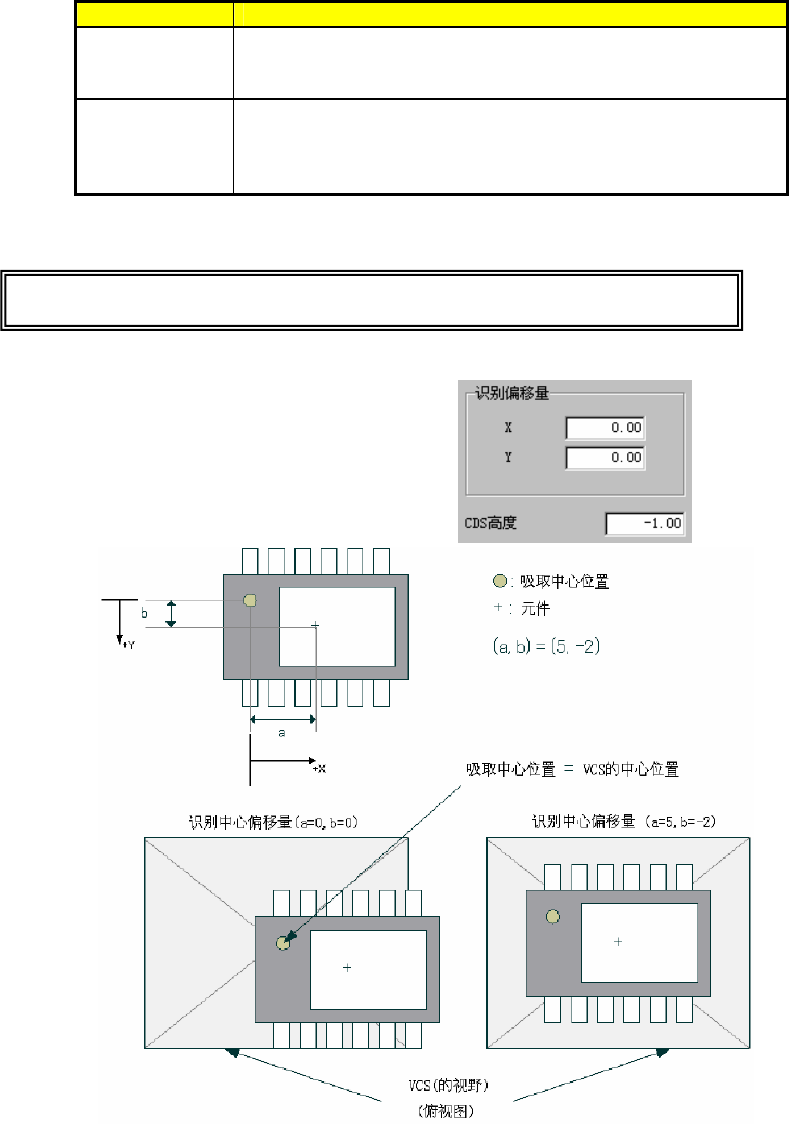

图像定中心是通过将吸取中心位置(通常是
元件中心位置)移动到VCS的中心位置来进行。
但象MCM(Multi Chip Module)之类的元件，因
不能吸取元件中心，如果超出VCS视角范围时，
将不能进行图像定中心。此时，可通过输入如
下图的偏移值(a、b)，使之正常进行识别。
