操作手册Ⅱ 2-105 2 - 3 - 8 - 6 - 2 “元件查看器”的使用方法 从元件组选择列表中选 择元件组，或用跟踪球点击要选 择的元件组，则选中的元 件组显示 为蓝色，首元件显示为黄色。 图 2-3-61 “元件查看器”画面说明 ■ 工具栏 ※1： 请注意，如果用“元件查看器”以从背面看到的图像来显示用表面定义的元件，或 以从表面看到的图像来显示用下底面定义的元件，则有可能看不到元件。 结束：关闭察看器。 俯瞰图：显示从上面…
操作手册Ⅱ
2-104
2) 从元件数据画面打开
在元件数据画面中确认元件组数据已完成后，点击“元件查看器”按钮。
图 2-3-59 元件数据画面的“元件查看器”按钮
3) 从元件组画面打开
在元件组画面中确认元件数据已完成后，点击“元件查看器”按钮。
图 2-3-60 元件组画面显示
操作手册Ⅱ
2-105
2-3-8-6-2 “元件查看器”的使用方法
从元件组选择列表中选择元件组，或用跟踪球点击要选择的元件组，则选中的元件组显示
为蓝色，首元件显示为黄色。

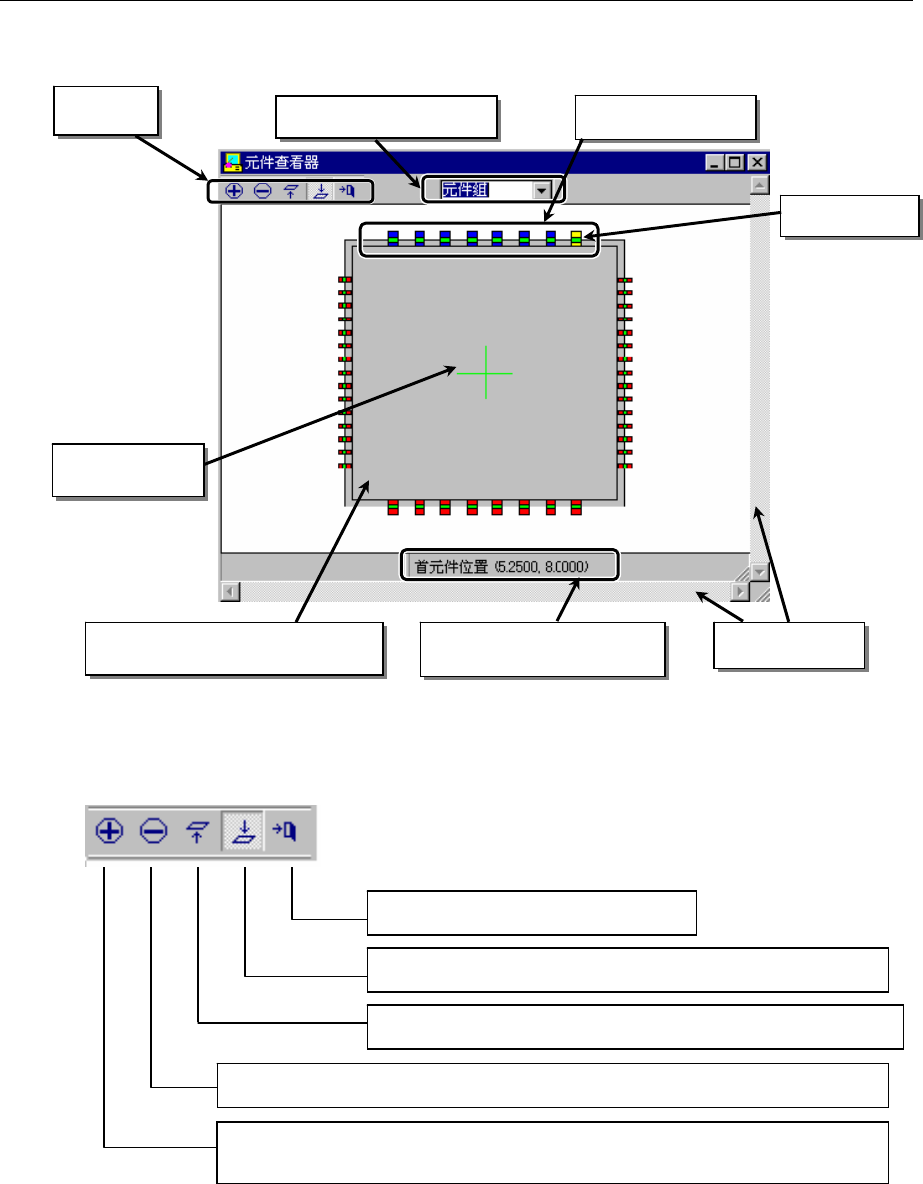

图 2-3-61 “元件查看器”画面说明
■ 工具栏
※1： 请注意，如果用“元件查看器”以从背面看到的图像来显示用表面定义的元件，或
以从表面看到的图像来显示用下底面定义的元件，则有可能看不到元件。
结束：关闭察看器。
俯瞰图：显示从上面所看到的元件的图像。※1
仰视图：显示从下面所看到的元件的图像。※1
缩小：点击图标，则按 10%的比例缩小。
放大： 点击图标，则显示为图标按下状态。在画面上左击鼠标，则以
10%的比例放大。
在元件数据中输入的元件外形
(含引脚)
滚动条
表示元件中心
的十字线
被选中的元件组的首元件
坐标
元件组选择一览表
工具栏
选中的元件组
首元件
操作手册Ⅱ
2-106
2-3-8-6-3 编辑通用元件数据
当元件组画面中显示“元件查看器”时，则可在不关闭“元件查看器”画面的情况下编辑
元件组画面。
数据编辑完成后，点击“元件查看器”按钮，则已编辑的内容被反映在“元件查看器”中。

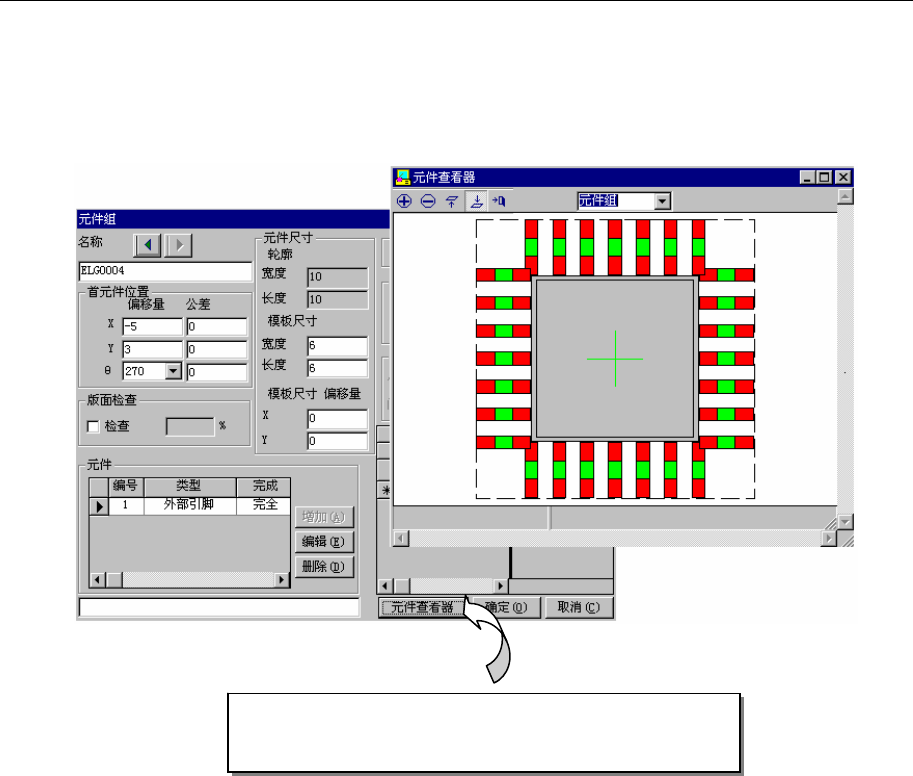

图 2-3-62 在元件组画面中的数据编辑
数据编辑完成后，点击“元件查看器”按钮，则已编
辑的内容被反映在“元件查看器”中。
