操作手册Ⅱ
2-154
(6) 询问
开始连续检测后，显示在检测后如何处理尺寸在1mm以下的元件的选择画面。
图 2-5-30 元件返还询问画面
● 每次废弃
元件进行每次指定的废弃。
● 每次归还
元件返还原来的位置。
● 每次询问
每1次检测结束后询问是否放回1mm以下的元件。
② 连续检测结束
检测完所有在条件中指定的元件后，显示如下信息。
图 2-5-31 连续测量结束
操作手册Ⅱ
2-155
2-5-4-3 检查
将实际使用的元件安上贴片头，通过图像识别，检查能否进行元件定中心。
使用速度检查功能，进行模拟生产，检查在各种运行中的 XY
θ
偏差值。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
2-5-4-3-1 图像识别检查
以下为识别检查的概要流程图。
图 2-5-32 图像识别检查
(1) 被检元件
为了进行图像识别检查，显示必要的元件内容。
(2) 检测照明
当默认的照明亮度无法识别时，用此项功能，可获得最佳照明条件。
● 照明设置：对检测照明设置详细的照明条件。
*有关设置照明的详细条件的说明，请参见CD使用说明书的4-5-4-3-4章节。
● 照明检测：可自动测出识别元件所需的最佳照明条件。
(3) 被检元件的吸取位置
显示吸取元件的吸取位置的内容。也可以更改为前一代替元件及下一代替元件的吸取位
置。当没有吸取数据时，或采用MTC时，各项目不会显示，也不能进行吸取位置的变更、
供料器顶推、示教。
● 送料
顶推一下供料器，进给供应元件(除去32mm粘着卷带)。
● 把检查（示教）结果反映在吸取数据
选择是否将使用HOD进行示教的结果反映在吸取数据中。不勾选时，坐标仅应用于此次吸
取时。
操作手册Ⅱ
2-156
(4) 图像识别检查结果
检查后，检查结果被显示在图像识别检查结果中。可进行图像定心时显示“OK”，不能
进行时显示“NG”，并在注释栏中显示错误原因。

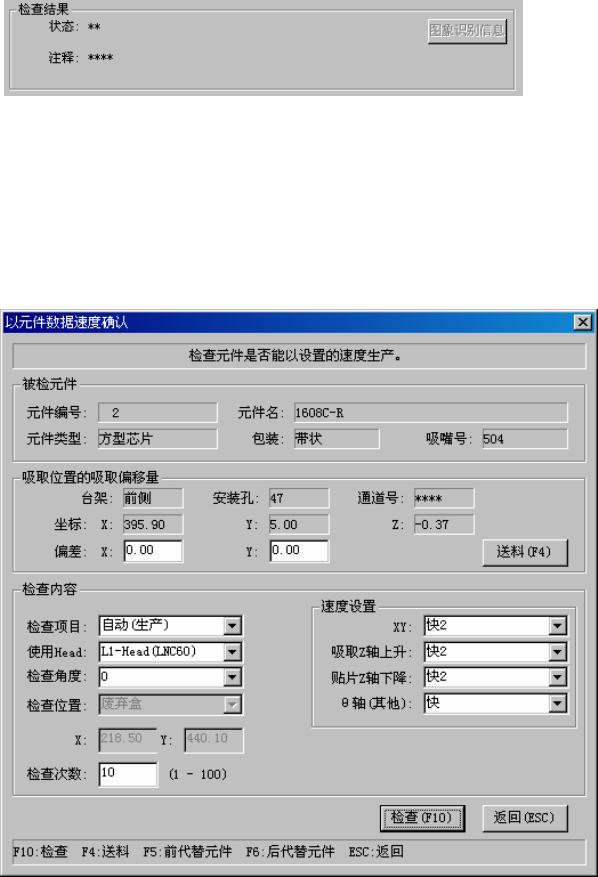

图 2-5-33 检查结果
2-5-4-3-2 检查速度
本项功能用于：通过模拟动作，对元件的吸取、识别、贴装时的 XY
θ
偏移值进行检查，以判断生
产程序的速度是否适宜。
从菜单上选择“机器操作”-“确认速度”，显示如下的设置[以元件数据速度确认]对话框。
图 2-5-34 检查元件数据速度
①被检元件
显示被检元件的内容。
② 吸取位置的吸取偏移量
显示吸取元件时的吸取位置的内容。没有吸取数据时不显示。
也可以用 HOD 进行示教。不反映到吸取数据。
