操作手册Ⅱ
2-164
2-5-4-5 管理
对用“示教”进行标记数据示教时所注册的标记数据的数据库文件进行各种管理。
2-5-4-5-1 管理：标记数据库
对于标记数据示教时注册的标记数据的数据库文件进行各种管理。
从菜单栏中选择“机器操作”/“管理”/“管理”/“标记数据库”，显示如下画面。

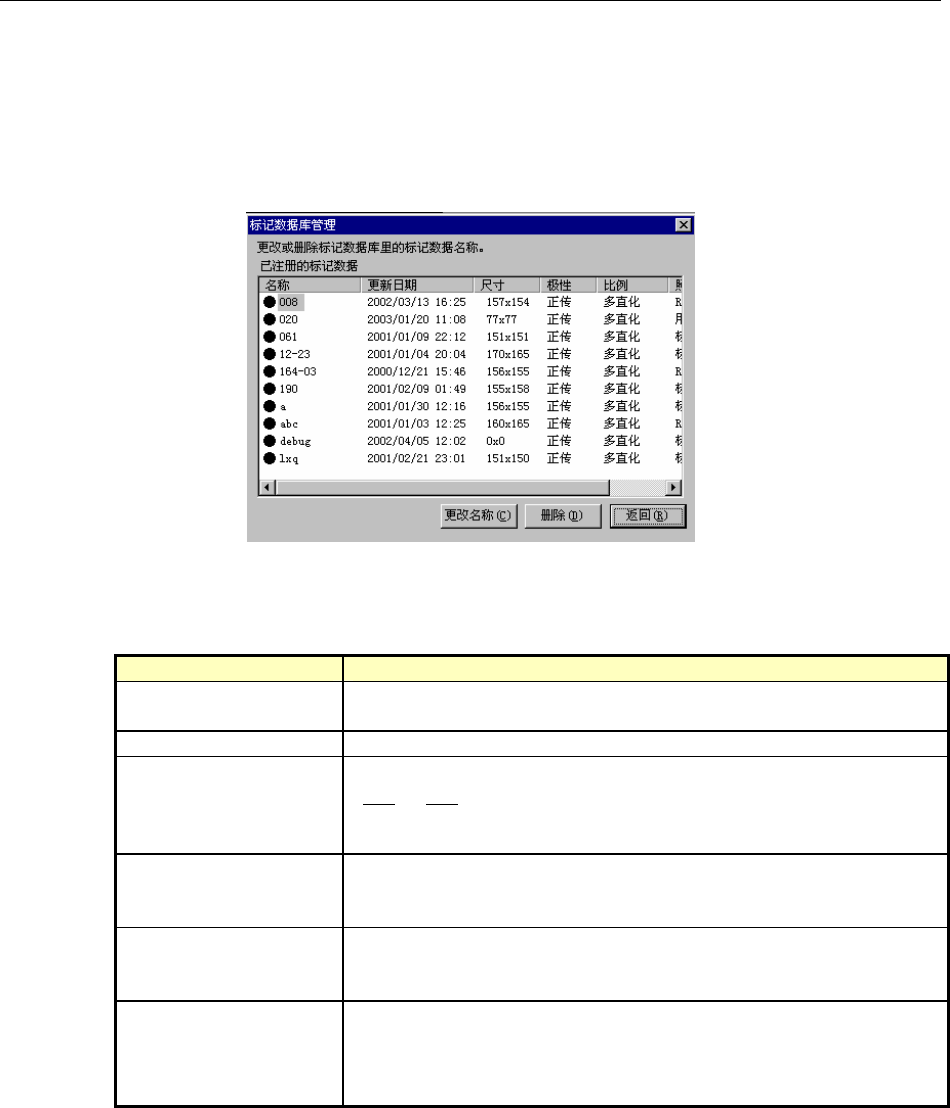

图 2-5-44 标记数据库管理
(1) 已注册的标记数据
在列表中显示在数据库中储存的标记数据。各项目的含义如下。
① 名称变更
可变更已注册的名称。将光标对准列表内想变更的数据所在的行，按下“修改标记数据文
件名”按钮。
② 删除
可删除已注册的数据。将光标对准列表内想删除的数据所在的行，按下“删除”按钮。
项目 含义
名称
标记的名称
(在文字的前面显示形状)
更新日期 在数据库注册的日期
尺寸
标记数据的纵横像素数(像素数，1mm=约 77 像素)
aaa
x bbb
aaa = 横方向的像素数
bbb = 纵方向的像素数
极性
标记的显示方式
正色 = 黑底白标记
反色 = 白底黑标记
比例
标记的图像数据比例
多值化 = 标记数据以多级图像被采用
二值化 = 标记数据以 2 级图像被采用
照明图案
标记识别的照明图案
标准：采用标准的照明图案
阻剂/保护膜：采用阻剂/保护膜的照明图案
用户：采用用户自定义的照明图案
操作手册Ⅱ
2-165
2-5-4-6 元件示教
本功能用于对球形元件（通用画像元件、BGA、FBGA）的球面进行测量。
详细情况请参见使用说明书 CD。选择元件示教后，显示图像元件示教画面。

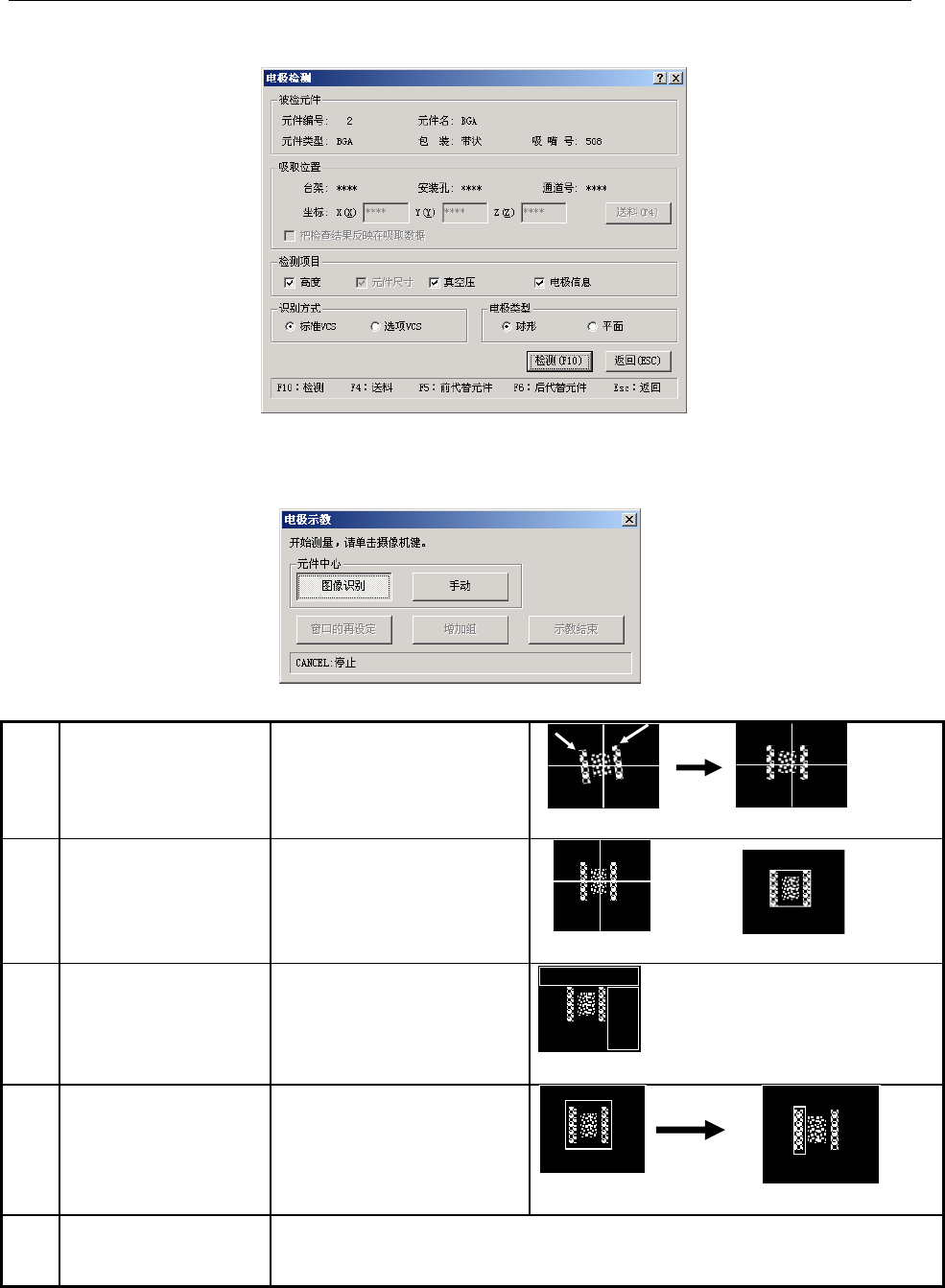

图 2-5-45 图像元件示教
单击[测量（F10 ）]按钮后，开始测量。
吸取元件后，显示球图像示教中的画面。请执行示教。
图 2-5-46 元件示教中
① 示教元件倾斜 指定元件的左上角和右上
角，校正倾斜角度。
② 示教元件中心
（只限通用图像元件）
用图像识别或手动指定元
件中心。
也可用 HOD 的 WINDOW 键
设置示教。
<用十字标尺设置> <在窗口设置>
③ 指定排除领域
（只限于 BGA,FBGA）
除电极部分以外若有其他
光亮的部位时，应将其指定
为排除领域。
④ 设置球区域
（只限于通用图像元
件）
进行窗口示教，使窗口内只
有同一直径的电极。
⑤ 确定数据 设置区域后，确认所测量的数据，再按下确定按钮。不确认测量数据就结
束时，请按取消按钮。
操作手册Ⅱ
2-166
2-5-5 打印
选择“文件”/“打印”，从“程序数据”、“生产信息”、“优化”中选择要打印的项目。
优化时需要进一步选择“选项”、“吸嘴设置” 、“供应数”。

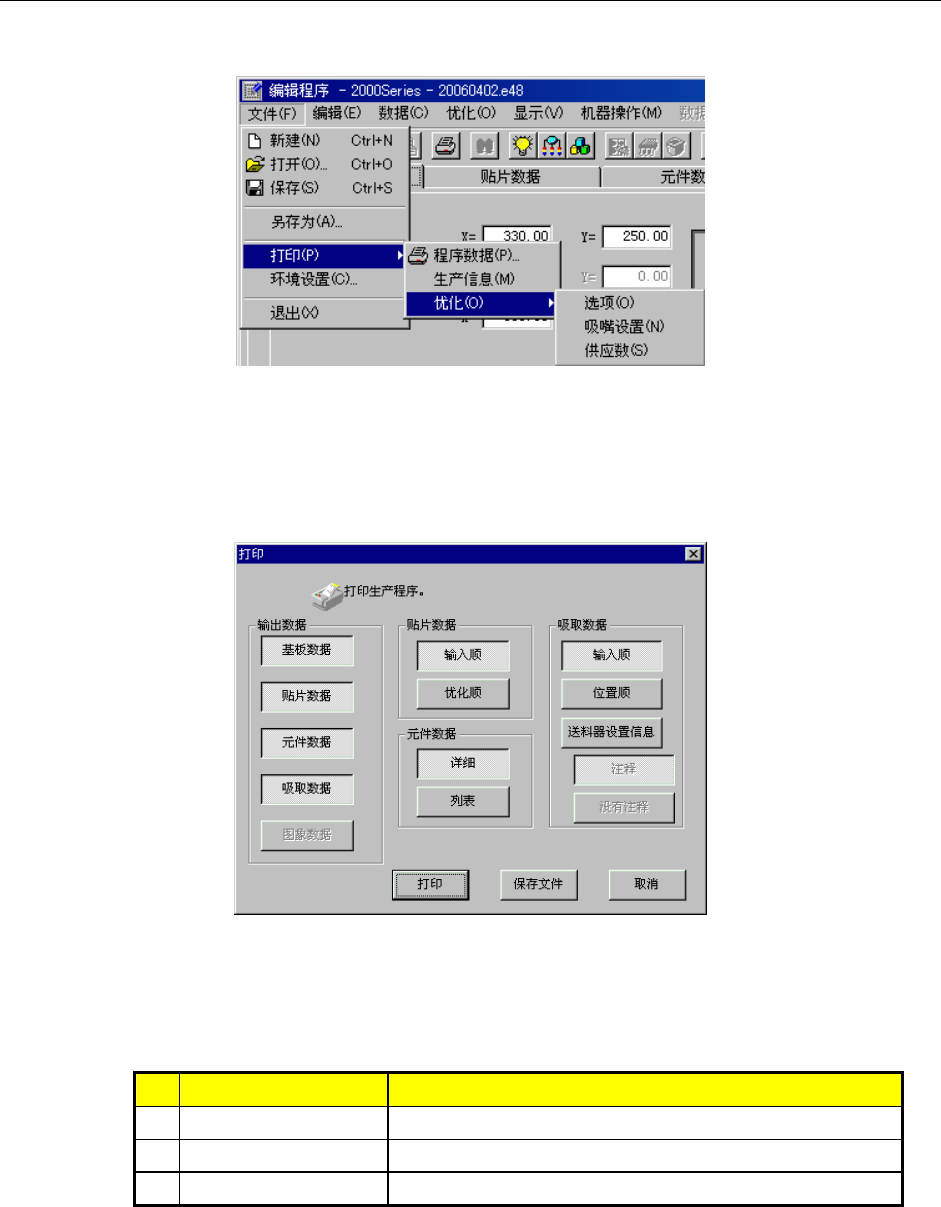

图 2-5-47 生产程序编辑显示的打印菜单
●“程序数据”：打印生产程序的内容。
选择要打印的内容，单击“打印”。如果单击“文本文档”，可以将数据保存为文本格式(t
xt)的文件。
可选择<基板数据>、<贴片数据>、<元件数据>、<吸取数据>、<图像数据>的打印。
图 2-5-48 程序数据打印菜单
●“生产信息”：生产管理信息由<生产管理信息>、<生产条件>、<元件数>构成，可通过按
钮来指定打印。在凹状态时打印。
●“优化/选项”：打印优化选项的设置内容。
●“优化/吸嘴设置”：打印吸嘴的分配状态。打印的内容如下：
No 项目 内容
1
吸嘴设置 输出优化后重新分配的吸嘴编号和个数。
2
ATC 固定吸嘴信息 输出用固定吸嘴设置的吸嘴。
3
根据分配设置 输出优化后重新分配的吸嘴。
*吸嘴设置及按分配设置，在“优化”→“分配选项”中对“使用的吸嘴”进行不同的
设置时，输出的内容也不同。（参见「2-4-1-2 设置优化条件」）
●“优化/供应数”：打印优化选项的“元件供给数”。
