操作手册 II 3-7 3) 空打 图 3-2-4 设置空打条件 No. 项目 内容□ １ 贴片范围 (步骤号) 需限定贴片范围时，请输入开始步骤号和结束步骤号。 在总贴片点数项中显示每 1 电路中的总贴片步骤号。 仅在设定为输入顺序时适用。 ２ 自动 输送 间隔 自动传送跟踪时，请设置在停止位置上的停止时间。 以 10msec(0.01 秒)为“1”个单位。 ３ 贴片跟踪 设置空打基板后是否进行摄象机的 贴片点跟踪，以及跟踪时是自动传…
操作手册 II
3-6
2) 试打

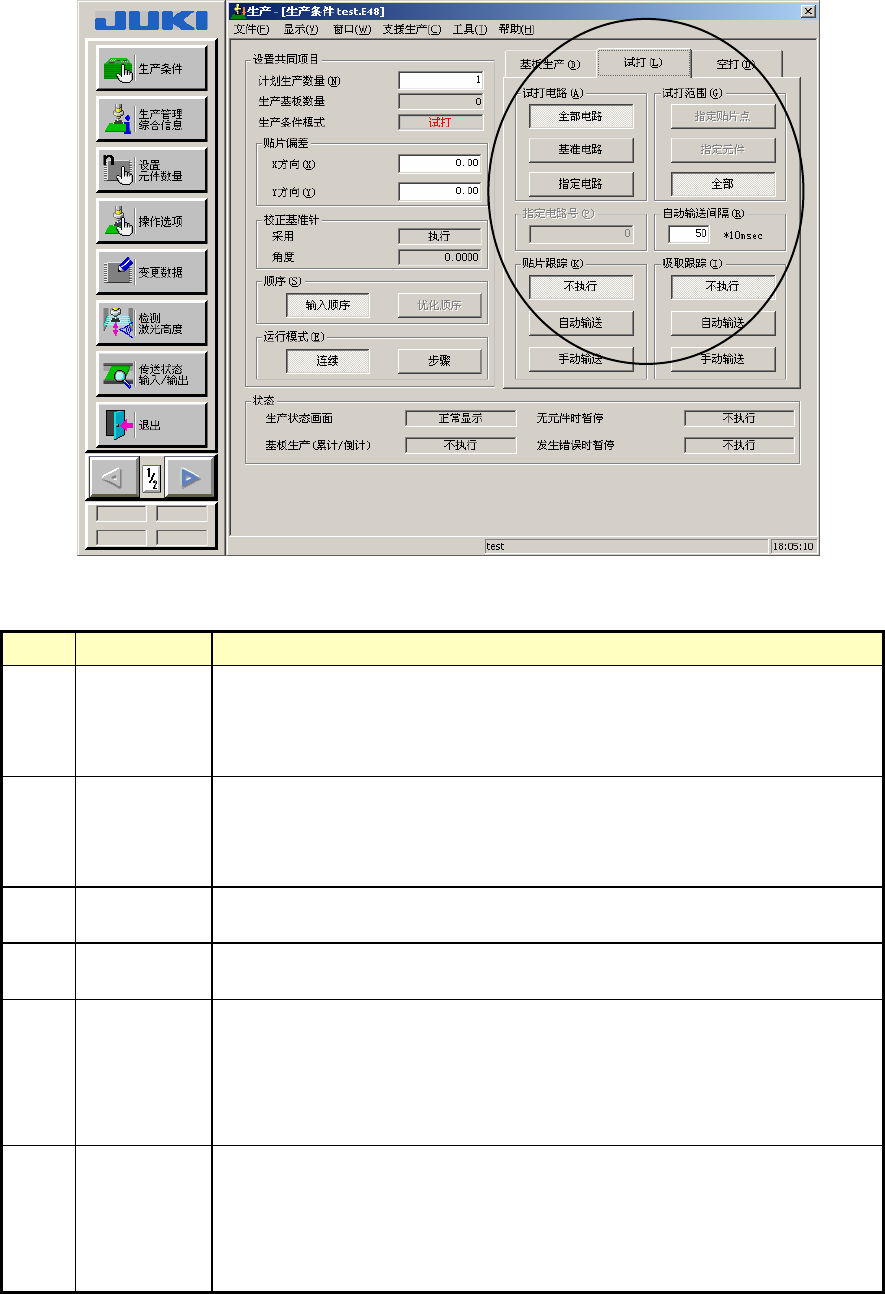

图 3-2-3 试打条件的设定
No. 项目 内容□
１ 试打电路
设置试打的电路。单板基板时不使用。
·全部电路：对全部电路试打范围中设置的元件进行贴片。
·基准电路：对基准电路试打范围中设置的元件进行贴片。
·指定电路：对指定的电路试打范围中设置的元件进行贴片。
２ 试打范围
设置试打范围。
·指定贴片点：仅对贴片数据的试打项设置为进行的贴片点。
·指定元件：元件数据的试打项设置为进行的所有元件。
·所有点：所有贴片点。
３ 指定电路号
只有在试打电路中指定的指定电路才可设置。
只有指定的电路才可试打。
４ 自动输送间隔
设置自动传送时在停止位置上停止的时间。
单位是以 10msec(0.01 秒)为“1”。
５ 贴片跟踪
设置试打基板后是否利用摄象机进行贴片点跟踪，以及跟踪时是自动传
送还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪贴片点。
·手动传送：在贴片点停下来，由操作人员输入后才移动到下一贴片点。
６ 吸取跟踪
设置试打基板前是否利用摄象机进行吸取点跟踪，以及跟踪时是自动传
送还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪吸取点。
·手动传送：停止在吸取点，由操作人员输入后移动到下一贴片点。
操作手册 II
3-7
3) 空打
图 3-2-4 设置空打条件
No. 项目 内容□
１ 贴片范围
(步骤号)
需限定贴片范围时，请输入开始步骤号和结束步骤号。
在总贴片点数项中显示每 1 电路中的总贴片步骤号。
仅在设定为输入顺序时适用。
２ 自动输送间隔 自动传送跟踪时，请设置在停止位置上的停止时间。
以 10msec(0.01 秒)为“1”个单位。
３ 贴片跟踪 设置空打基板后是否进行摄象机的贴片点跟踪，以及跟踪时是自动传送
还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪贴片点。
·手动传送：在贴片点停止，由操作人员输入后移动到下一贴片点。
４ 吸取跟踪 设置空打基板前是否进行摄象机的贴片点跟踪，以及跟踪时是自动传送
还是手动传送。
·不执行：不跟踪。
·自动传送：自动跟踪贴片点。
·手动传送：在贴片点停止，由操作人员输入后移动到下一贴片点。
操作手册 II
3-8
3-2-3 生产开始
指定生产条件，按下操作面板的<START>开关。
开始生产后，显示生产状态画面，或生产设备状态画面。
如果按下<START>开关时尚未返回原点，则应先按下<ORIGIN>开关返回原点，然后再按下
<START>开关。
注意
按下<START>开关后贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认没有人在进行设备内部的作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整工
具等)。
注意
如果尚未进行过送料器台架识别(在返回原点后，或降下、升起台架后)，在移动吸取位
置前将自动识别送料器台架。此时，由于贴片头会横跨供给装置上方，因此请勿将手、
脸等靠近或伸入装置中。
注意
・
使用 SCS 时的注意要点
完成元件的核对后，请按＜START＞按钮。
核对未完成时，无法开始生产。
详情请参见 SCS 使用说明书。
