操作手册 II 3-21 ② 传送个别控制 按下“个别控制”按钮，显示个别控制画面。 按下各按钮，可进行开/关控制。 按下“支撑台”，可向“移动后坐标”的设定值方向移动。 图 3-3-8 个别控制 图 3-3-9 个别控制(支撑台) 按下“退出”按钮, 结束个别控制。 结束时，执行传送状态初始化。 3-3-3-2 生产进行画面 在生产进行中，不显示传送方向、基板厚度、传送运行命令和传送状态。 而只显示生产状态。 图 3-3-10 传送·…
操作手册 II
3-20
3-3-3 传送·I/O状态
显示传送信息、I/O各种传感器信息(ON/OFF状态)。
此外，在下图的生产通过中画面，可以执行基板搬入/搬出等传送运行。
从菜单栏中单击“窗口”/“传送·I/O状态”，显示如下的画面。
3-3-3-1 生产时通过中的画面

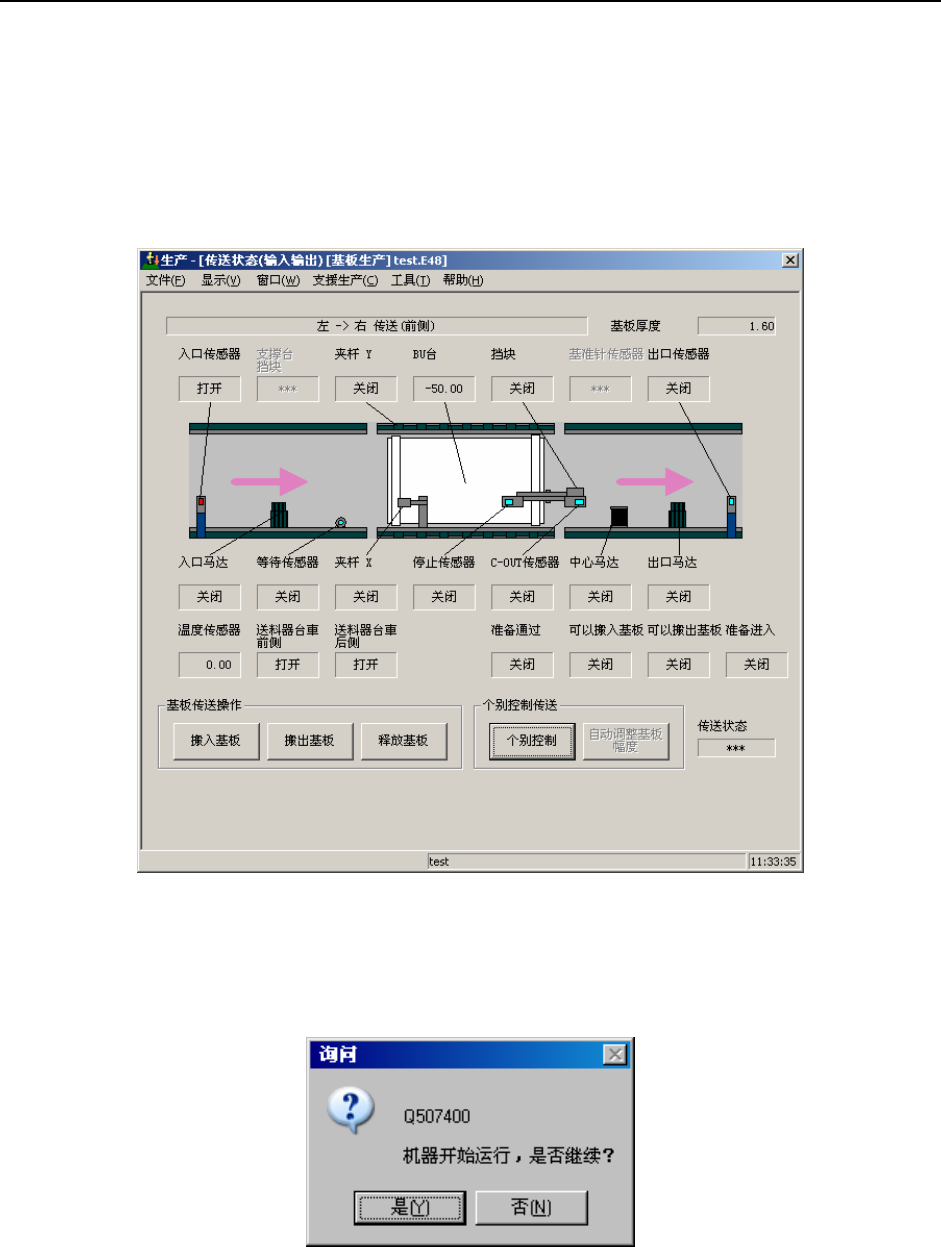

图 3-3-6 状态(生产时通过中状态)
① 基板传送运行(基板搬入/基板搬出/释放基板)
按下各按钮，可显示如下讯息。
图 3-3-7 执行确认信息
选择“是”，则轴移动到待机位置，开始基板搬入/搬出，或释放基板。选择“否”则设备
不运行。
操作手册 II
3-21
② 传送个别控制
按下“个别控制”按钮，显示个别控制画面。
按下各按钮，可进行开/关控制。
按下“支撑台”，可向“移动后坐标”的设定值方向移动。

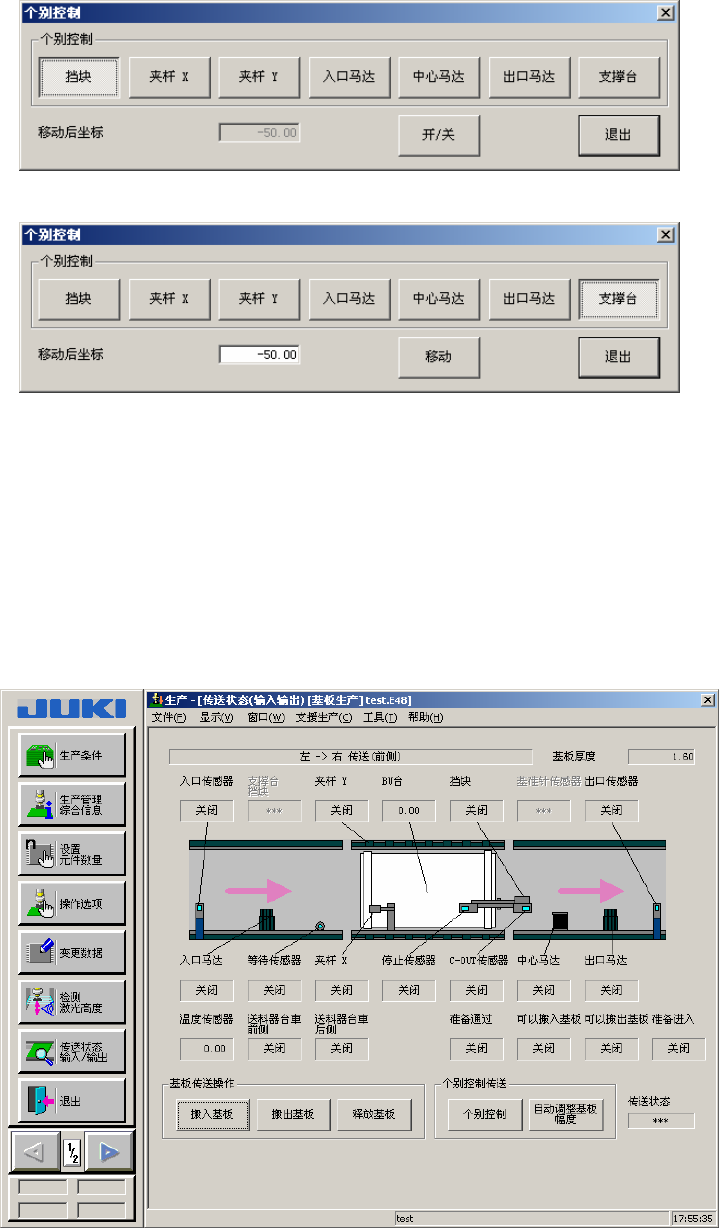

图 3-3-8 个别控制
图 3-3-9 个别控制(支撑台)
按下“退出”按钮, 结束个别控制。
结束时，执行传送状态初始化。
3-3-3-2 生产进行画面
在生产进行中，不显示传送方向、基板厚度、传送运行命令和传送状态。
而只显示生产状态。
图 3-3-10 传送·I/O 状态(生产进行中)
操作手册 II
3-22
3-4 工具
3-4-1 设置元件数
输入元件数，以便管理剩余元件。不输入时，托盘将自动根据元件数据的托盘信息计算出元
件数量进行设置，把送料器设定为“0”。此时，将不进行送料器元件剩余数量的管理。
调整至能够吸取元件后，要继续生产时，必须清除错误。清除错误的操作,要在设置元件数时
进行。
从菜单栏中单击“工具”/“设置元件数”，显示设置元件数画面。
选择供应装置。

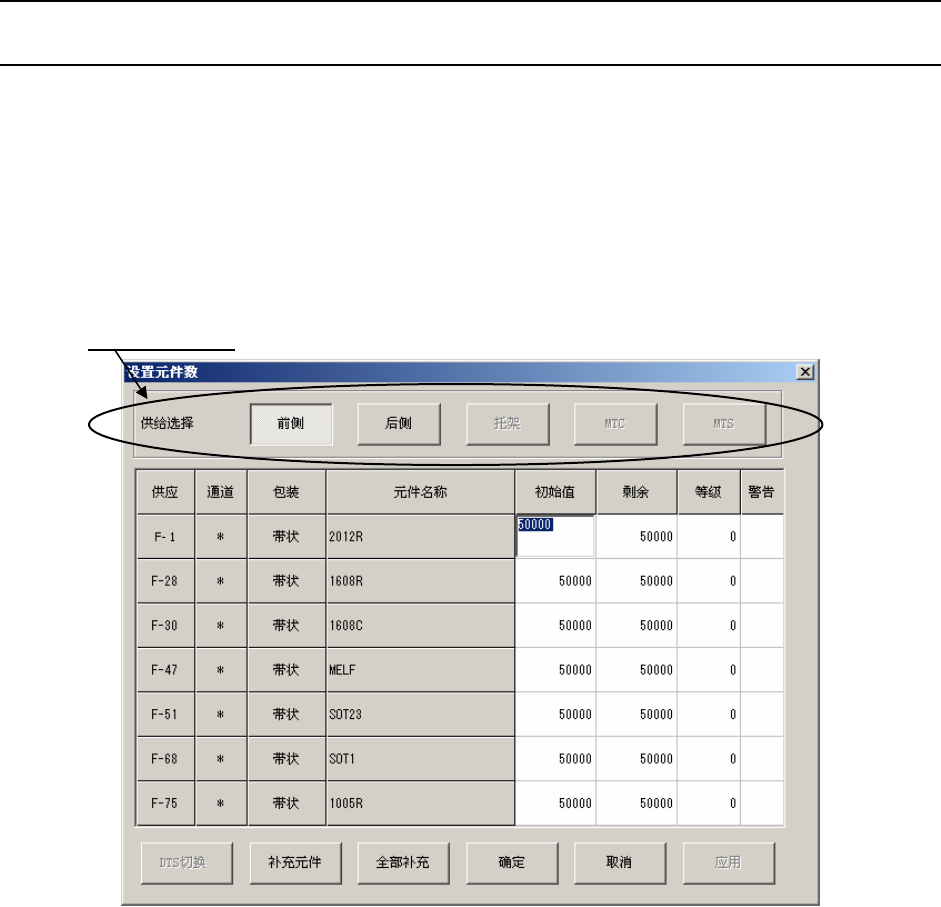

图 3-4-1 设置元件数画面
