操作手册Ⅱ 4-25 4-1-1-7 制作图像数据 单击“图像表格”标签后，可显示制作图像数据的画面。 关于制作方法，请参见“2-3-7 图像数据”。 4-1-1-8 打印 从菜单栏中单击“文件”/“打印”后，显示如下画面。 设置打印条件，单击“确定”后，即可打印。 打印需要安装打印机驱动程序。 4-1-1-9 退出数据库 单击“文件”/“退出”。
操作手册Ⅱ
4-24
4) 默认值
① 如何设置吸嘴的默认值
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。制作数据时自动选择的吸嘴号，
将根据根据这里的设置而变。
例)指定“使用500号吸嘴为默认值”时
□输入元件尺寸“2mm×1.2mm 后，“500 号吸嘴”即被自动选择。
② 更改元件尺寸时选择吸嘴
元件尺寸有变更时，需要选择的吸嘴号、真空压。
按照在此处的设置后，当数据变更时会自动选择吸嘴号、真空压。
例）设置 “吸嘴号、真空压返回默认值”时
⇒
元件尺寸变更后，将自动选择默认值。
操作手册Ⅱ
4-25
4-1-1-7 制作图像数据
单击“图像表格”标签后，可显示制作图像数据的画面。
关于制作方法，请参见“2-3-7 图像数据”。
4-1-1-8 打印
从菜单栏中单击“文件”/“打印”后，显示如下画面。
设置打印条件，单击“确定”后，即可打印。
打印需要安装打印机驱动程序。
4-1-1-9 退出数据库
单击“文件”/“退出”。
操作手册Ⅱ
4-26
4-2 操作选项
4-2-1 概要
对制作程序、或生产时的动作条件等进行设置。
操作选项中可设置的项目列表如下。
4-2-2 详细设置项目
从主画面的菜单栏中选择[选项]/[操作选项]，显示操作选项的设置画面。
操作选项由7项构成，点击画面上方的标签可切换各项目。
4-2-2-1 示教

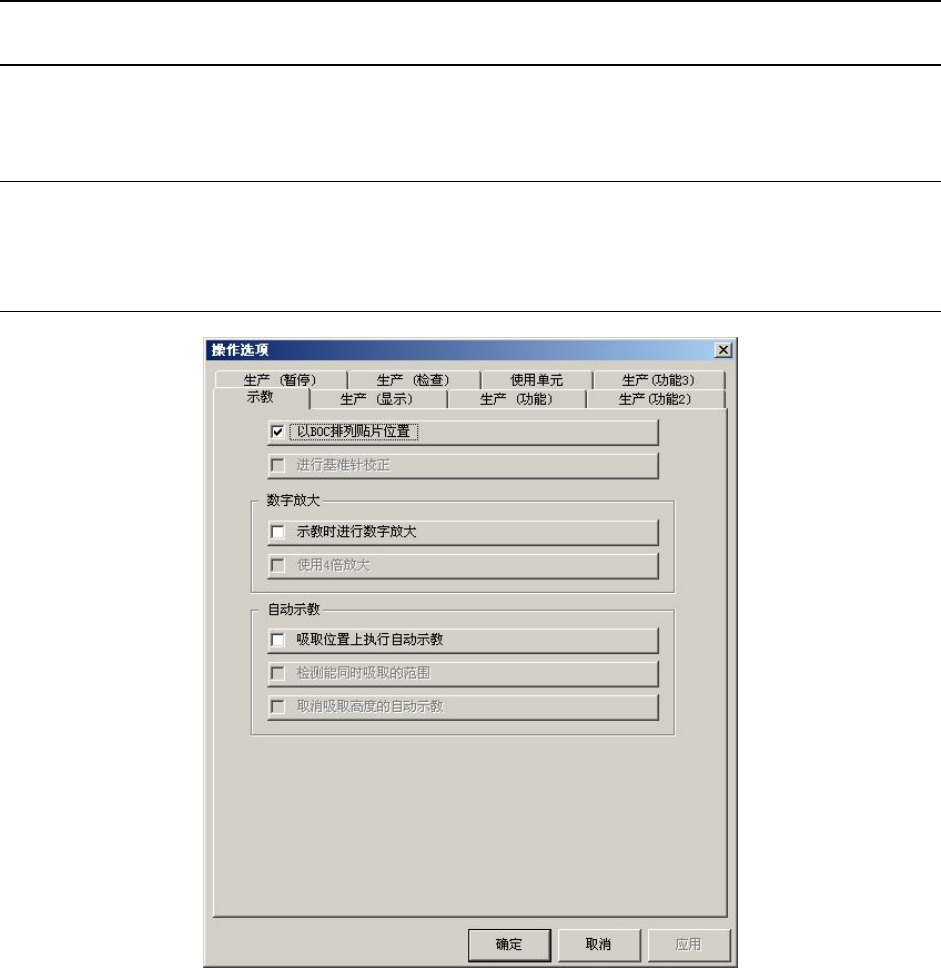

图 4-2-1 示教选项
