⑥ 剪切面识别

对使用 VCS 进行吸嘴的剪切面图像识别的可否识别状态进行设置。(仅 KE-1080)

No. 设置项目设置内容

1 OK 剪切面识别可

2 NG 剪切面识别不可

3 *** 未进行剪切面识别

4 －不是剪切面识别对象的吸嘴

操作手册Ⅱ

4-49

⑦ 前端识别

对使用 VCS 识别吸嘴前端的可否识别状态进行设置。(仅 KE-1080)

No. 设置项目设置内容

1 OK 前端识别可

2 NG 前端识别不可

3 *** 未进行前端识别

4 －不是前端识别对象的吸嘴

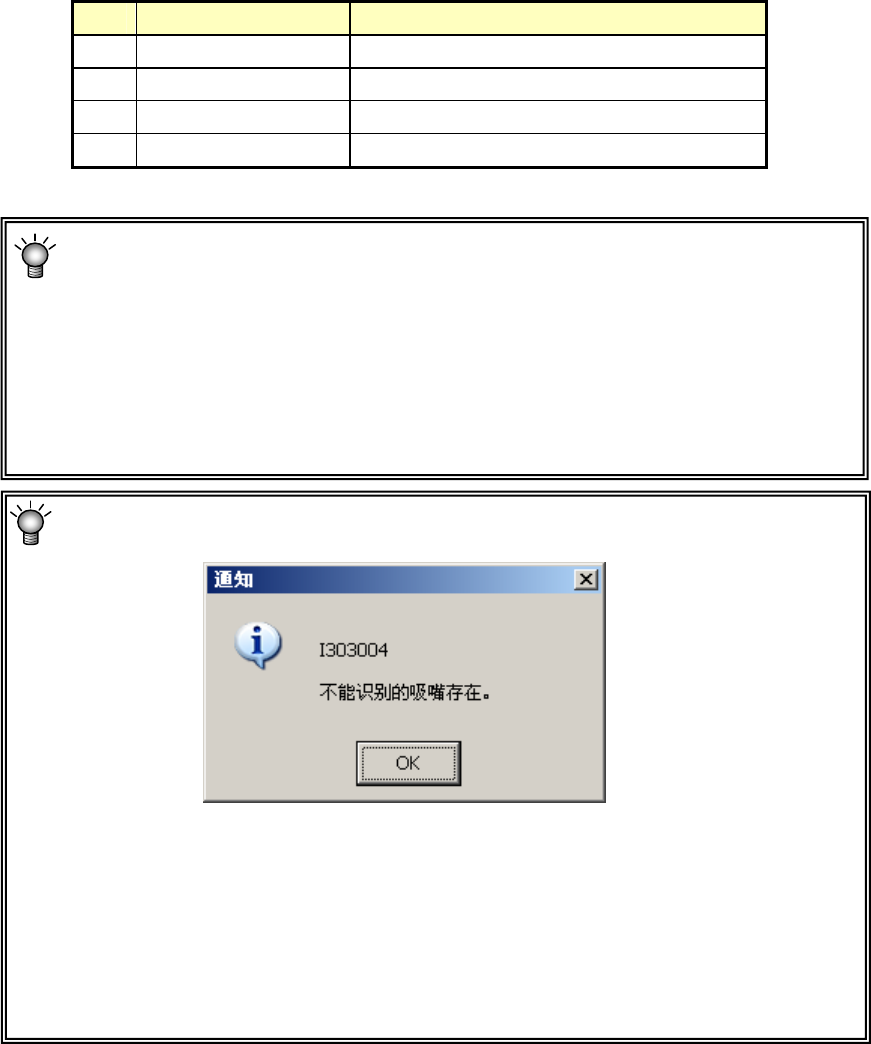

剪切面识别、前端识别失败时，会显示如下不能识别通知，识别结果为“NG”。

①剪切面识别、前端识别失败的吸嘴，也可进行正常生产。

②剪切面识别、前端识别失败的吸嘴，不能在生产中进行 IC 贴片头的角度校正，

所以需要进行角度校正时，要擦干净对象部分的脏污，重新进行分配。

③执行「②」识别仍失败时，请更换吸嘴，再进行一次分配。

④反复分配、进行识别时，有的吸嘴识别结果不稳定。这种吸嘴在生产中有时不能进行

角度校正，遇此情况请执行②或③。

剪切面识别、前端识别，在吸嘴有伤痕、裂痕、脏污等情况下，有可能识别失败。

此外，吸嘴形状等也有影响，下列几种吸嘴，识别可能失败。

＜剪切面识别＞

・

吸嘴上带着固定螺丝的。

＜前端识别＞

・

吸嘴及其周边为黑色、或是金属等，在识别画像时，吸嘴前端和周围难以区别

的。

・

宽度极薄的Ｔ型吸嘴。

操作手册Ⅱ

4-50

4-4-4-2 无吸嘴真空值

设置未安装吸嘴状态下的各贴片头的真空值。

通过此项设置，可检查贴片头真空值出现的不均现象。

与机器交货时的值相比，数值发生较大变化时(大致标准为10%左右)，请进行贴片头的检查和

清扫。

选择无吸嘴真空值时，显示下列无吸嘴真空值设置画面。

图 4-4-7 无吸嘴真空值设置(显示例.KE-1080)

选择对象贴片头后点击“执行”，可自动获得真空值。

设置结束后，按“确认”予以确定。

点击“执行”后轴开始移动，装卸吸嘴。因此，在单击“执行”前，请务必

确认装置内部无人作业。另外，为了避免人身伤害，在设备运行时，切勿将

手放入装置内部，也不要将脸和头靠近装置。

警告
