操作手册Ⅱ
4-69
10
基板下降限制
设置支撑台的基板下降限制值。 (单位为 mm)
11
速度
从“快”、“中”、“慢”、“慢 2”的 4 种速度中选择支撑台的速度。(默认值为“快”)
若因焊锡的粘度低等原因而导致元件易动，请设置为“中”、“慢”或“慢 2”。
12
推进量（补偿
量）
输入支撑台上升时的偏移值(0～5mm)。
按已设置的值，支撑销向上顶压基板。
(默认值：0.5mm)
4-4-4-13 信号灯
可设置各画面以及运行时各信号灯的点亮状态。
选择信号灯，可显示下图的信号灯设置画面。

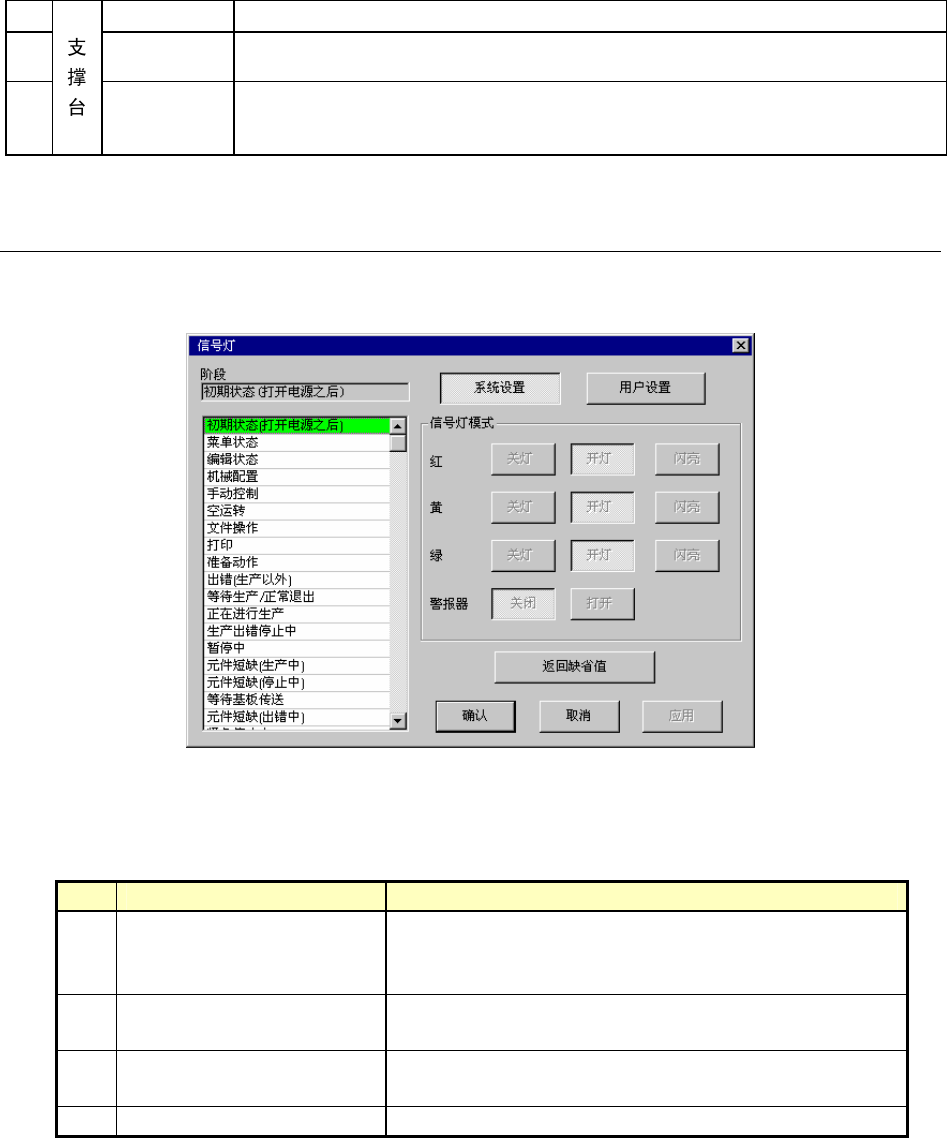

图 4-4-24 信号灯设置画面
1) 设置项目
No. 项目 设置内容
1 系统设置、用户设置
· 系统设置：机器固有的设置。可以参照系统初始值的
设置参数。(无法改变设置)
· 用户设置：可以改变信号灯式样。
2
信号灯样式
(红、黄、绿)
设置各操作阶段的信号灯的点亮式样。
3
信号灯样式
(蜂鸣器)
※注
设置各操作阶段的蜂鸣器 ON/OFF。
4 系统初始值 将用户设置内容统一为系统设置。
※注： 当蜂鸣器鸣叫时，按面板上的任意开关，如<START>开关或<STOP>开关，均可停止鸣
叫。为停止蜂鸣器而按下的开关，只能停止蜂鸣器的鸣叫声，对原来的开关功能不起
作用。
2) 设置方法
根据画面左侧的一览表，选择要设置的动作(状态)，指定信号灯样式(选择后，按钮变为凹状
态)。
操作手册Ⅱ
4-70
4-4-4-14 坏板标记传感器示教
当坏板标记的颜色和基板的颜色难以区别时，应对传感器的灵敏度进行设置。
在基板记上坏板标记时，尽量选择水平位置。
选择坏板标记传感器示教，则显示如下图所示的[坏板标记传感器示教]设置画面。
从[摄像机]和[传感器]选择坏板标记的识别方法，使用 OCC 时，要设置阈值。

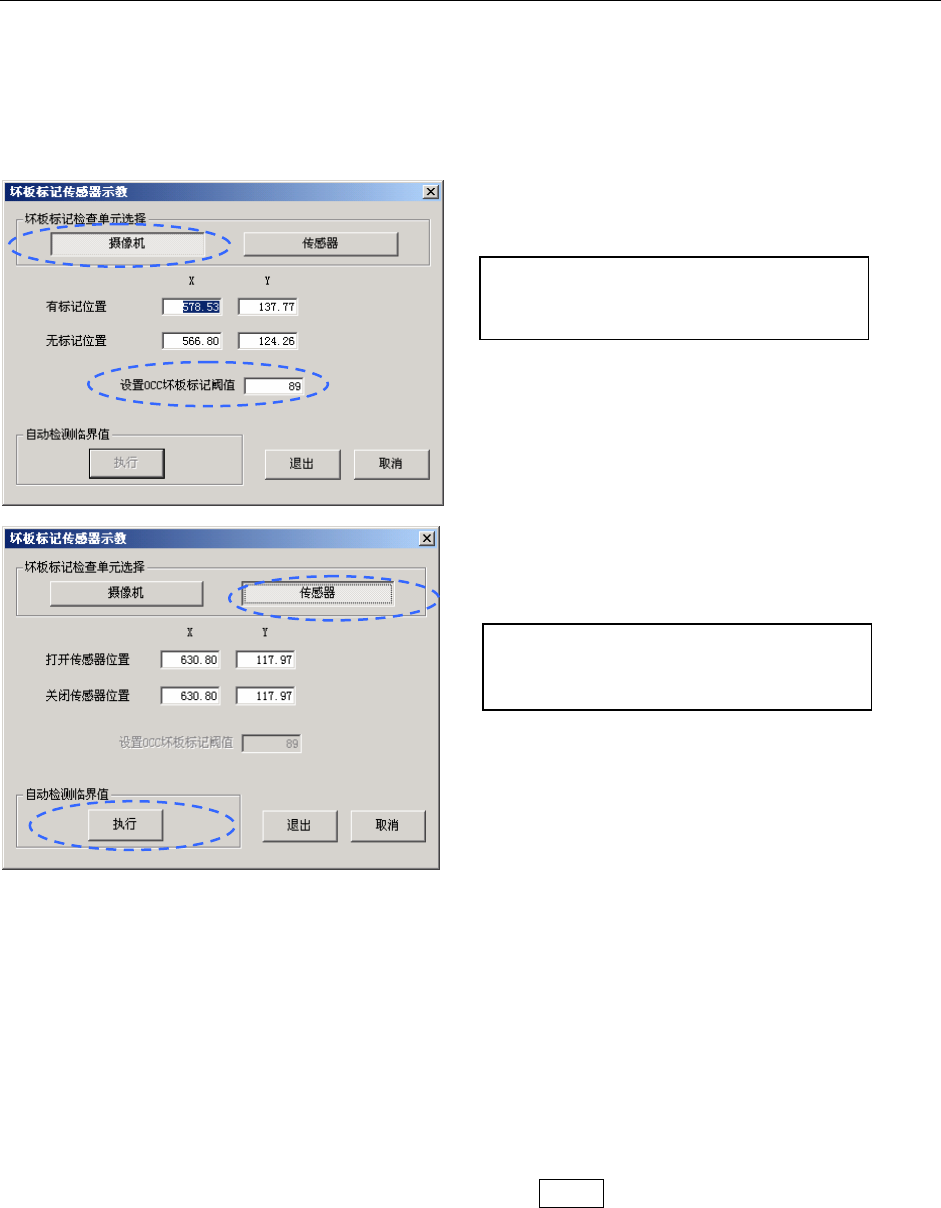

图 4-4-25 坏板标记传感器示教设置画面
设置方法
选择坏板标记检测单元。
要用 OCC 识别坏板标记时选择[摄像机]，用坏板标记传感器识别坏板标记时选择[传感器]。
根据选择单元切换设置项目，进行各设置项目的示教。
① 选择[摄像机]时
使用 HOD，用摄像机示教进行输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
[无标记位置]是，在标记周围，尽量指定相对于标记有对比度的位置。
把光标放在 OCC 坏板标记阈值设置位置上，按 CAMERA 键进行示教。
② 选择[传感器]时
用 HOD，用摄像机示教输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
输入 XY 位置后自动示教临界值。
选择[摄像机]后的状态
[设置 OCC 坏板标记阈值]有效
选择[传感器]后的状态
[自动检测临界值]有效
操作手册Ⅱ
4-71
<执行操作>
①设置 OCC 坏板标记阈值的操作
把焦点对准设置 OCC 坏板标记阈值的编辑框，按下 HOD 的 CAMERA 键开始示教。
确认坏板标记位置的坐标后，指定检测框（左上、右下）。
用 HOD 的方向键变更检测框尺寸，按 ENTER 键确认。
图 4-4-26
确认检测框后，进行取得阈值的操作。交互进行有标记位置与无标记位置的识别操作。
经测定，取得阈值后，显示结果。
② 临界值的自动示教
选择[执行]后，显示坏板标记传感器[初始化中]对话框，进行坏板标记传感器初始化。
之后，显示坏板标记传感器示教[执行中]对话框，自动执行示教。
设置检测框时，其位置选
在标记里面。
检测框
标记
