操作手册Ⅱ 5-11 1) 请确认各个插头的连接确实无误。（托盘供应装置、键盘、HOD 等） 检查项目 5-2-10 电缆、插头 实施频度 ：每天 检查内容 检查确认电缆、插头的连接情况 插入、拔出各个接头时 ，请先切断电源。 危 险 ・ 绝对不要在不同电压 规格下使用。 ・ 接通电源时，请确认 装置是处于安全状态下。 接通电源时 ，请务必确认无人在进行装置内 部的作业。 ・ 接通电源时，请确认装置内部没有安装、或 放置妨碍各种动作 的…
操作手册Ⅱ
5-10
控制印刷基板传送方向的 “(Ａ)X 夹杆”和 “(Ｂ)挡块” 的端部，安装有“挡片①”。
“挡片①”因与基板摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1. 拧松螺丝②，更换挡片①。
2. 一定要按照下图（Ｃ）所示方向，安装挡片①。
检查项目
5-2-9 挡片
实施频度 ：每周
检查内容 检查挡片的磨损、破损
更换 更换挡片 使用工具 ：螺丝刀 更换标准 ：2 年
(C) ストッパチップの取付
(A) Xプッシャ図
(B) ストッパ図
③ ストッパ
① ストッパチップ
② ネジ
① ストッパチップ
④ X プッシャ
② ネジ
Xﾌﾟｯｼｬ
ｽﾄｯﾊﾟ
（Ｂ）
Ｃ
操作手册Ⅱ
5-11
1) 请确认各个插头的连接确实无误。（托盘供应装置、键盘、HOD 等）
检查项目
5-2-10 电缆、插头
实施频度 ：每天
检查内容 检查确认电缆、插头的连接情况
插入、拔出各个接头时，请先切断电源。
危
险
・
绝对不要在不同电压规格下使用。
・
接通电源时，请确认装置是处于安全状态下。
接通电源时，请务必确认无人在进行装置内部的作业。
・
接通电源时，请确认装置内部没有安装、或放置妨碍各种动作
的物体。
・
供气时，请先切断电源。
注
意
警告
为防止发生触电等重伤事故，请关闭总电源。
总电源开关是指安装在建筑物的电源开关，不是指主机上的开关。
マウス
キーボード
HOD
ﾄﾚｲ供給装置
USB
Ethernet など
操作手册Ⅱ
5-12
5-3 清扫

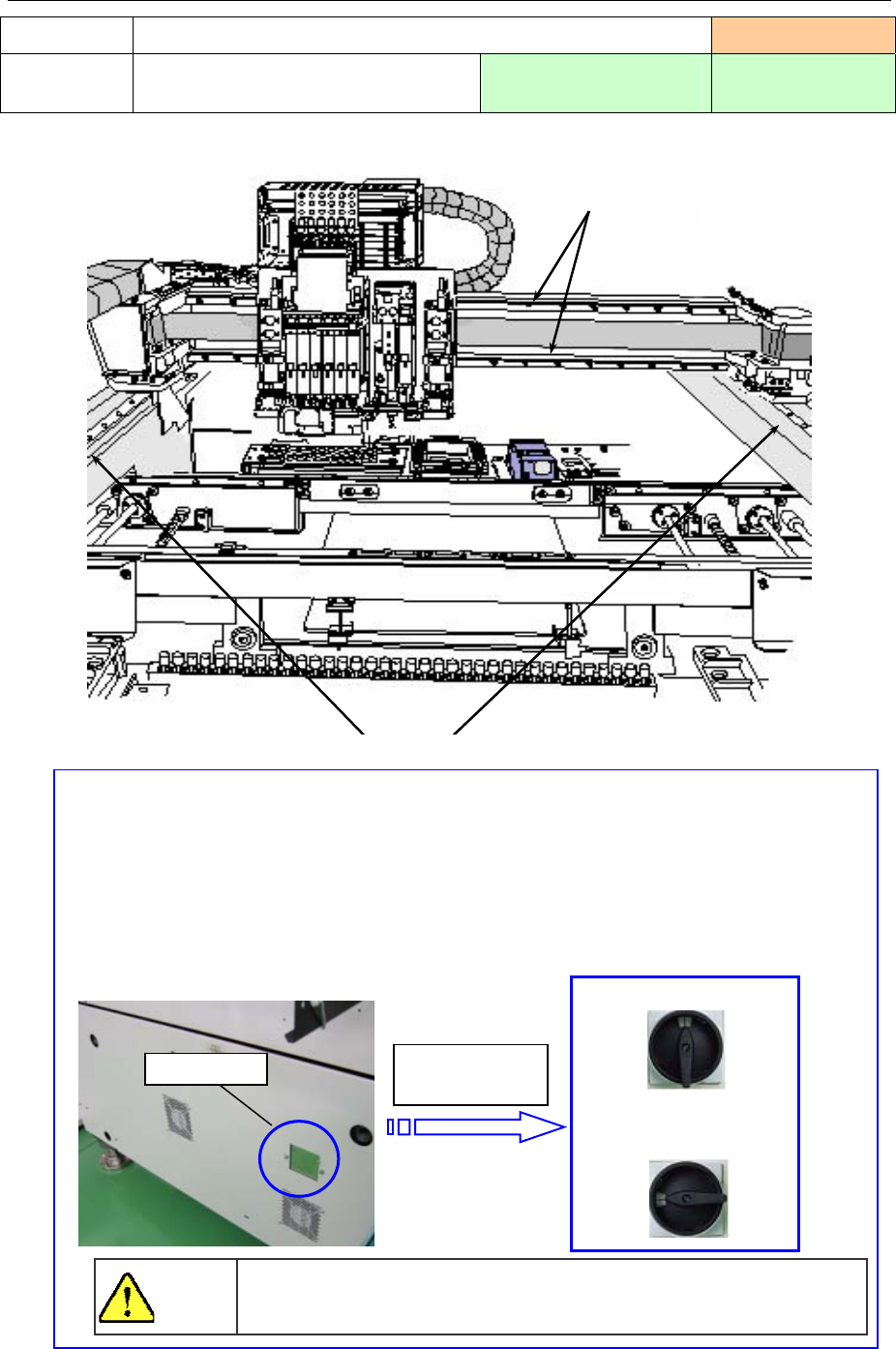

1) 请检查Ｘ轴单元和Ｙ軸单元轨道上有无附着垃圾、灰尘，并清扫干净。
把黄油揩干后，请涂抹新黄油。
＜Y 轴强力制动器解除开关＞
在装置左侧下面的位置设有解除 Y 轴强力制动器的开关（使 Y 轴马达 Free 的开关），
供保养时使用。
解除该开关后，很容易用手动方式把贴片头（X 轴）在 Y 方向上移动。
请把滑动罩全部打开，操作强力制动器解除开关。在通电状态下打开滑动罩时，
为了保障安全，机器会紧急停止。切勿在通电状态下进行操作。另外，在接通电源时，
请确认解除开关及滑动罩的状态。
・
通常状态
・
解除状态
清扫部位
5-3-1 XY轴直动单元
实施频度 ：每月
清扫内容 除去轨道上的灰尘、脏黄油
使用工具 ：
毛刷、抹布
使用黄油 ：
6459 润滑油 N
X 轴直动单元
Y 轴直动单元
危险
在通电状态下操作很危险。请务必在切断装置的电源后再进行操作。
打开滑动罩后再
操作。
滑动罩
